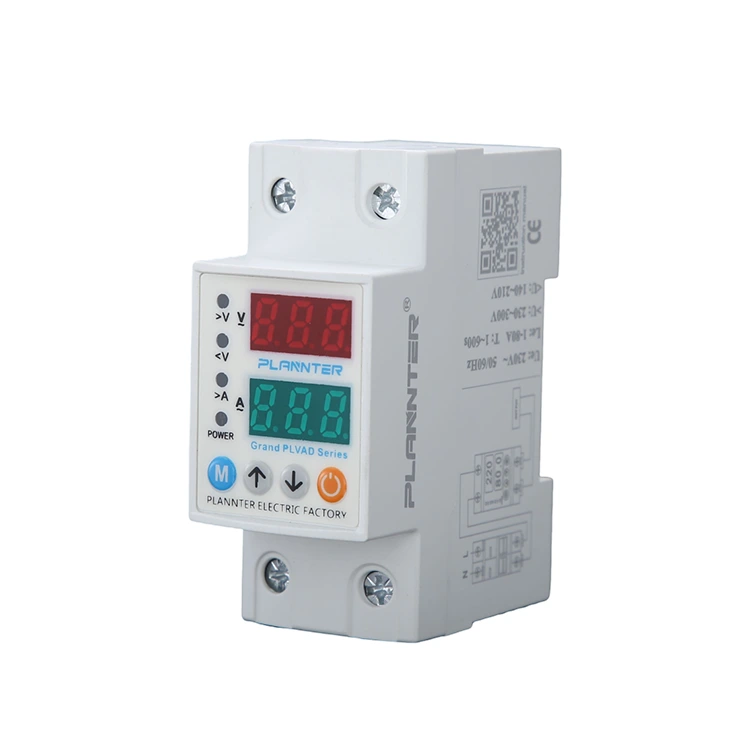

40A 63A Үстінен және астынан қорғағыш

Пугао 40A 63A Үстінен және астынан қорғағыштізбектер мен қосылған құрылғыларды кернеу тұрақсыздығынан қорғауға арналған арнайы электр қауіпсіздігі құрылғысы. Стандартты 220VAC/230VAC жүйелері (50/60Гц) үшін есептелген, бұл рельске орнатылған құрылғы желідегі кернеуді үздіксіз бақылайды.

Ол кернеу деңгейі қауіпсіз шектерден (артық кернеу) асатын немесе тым төмен (төмен кернеу) төмендеген кезде қуат көзін автоматты түрде ажыратып, қозғалтқыштардың, схемалық платалардың және сымдардың зақымдалуын болдырмайды. -20°C-тан +55°C-қа дейінгі температурада жұмыс істей алатын берік дизайнымен ол әртүрлі орталарда сенімді өнімділікті қамтамасыз етеді.

Жұмыс істеу принципі

40A 63A Үстінен және астынан қорғағыш жұмыс принципі шын мәнінде кернеу деректерін бақылау болып табылады. Бұған, мысалы, сенсорларды, басқару блоктарын, релелерді және басқа жағдайларды анықтау және бақылау кіреді.

Датчик: кернеу деңгейін нақты уақытта бақылауға болады. Кернеу алдын ала белгіленген шекті мәннен асып кетсе немесе төмен түссе, сенсор басқару блогына сигнал жіберіп, процесті басқаруға шақырады.

Басқару блогы: сенсордан сигнал қабылдай алады және кернеудің қалыпты емес екенін анықтайды. Кернеу тым жоғары немесе тым төмен деп танылса, басқару блогы қорғаныс шараларын іске қосады.

Эстафета: Басқару блогының бұйрығымен реле жабдықты зақымданудан қорғау және өрттің алдын алу үшін тізбекті жылдам ашады.

Жабдықты қорғау

Сезімтал машиналар дұрыс жұмыс істеуі үшін тұрақты қуатты қажет етеді. The40A 63A Үстінен және астынан қорғағышқорғау үшін кеңінен қолданылады:

• Медициналық жабдық:Маңызды диагностикалық құралдардың электр қуатының жоғарылауынан зақымданбауын қамтамасыз ету.
• Құралдар:Тұрақты кернеуге негізделген басқару жүйелері мен сенсорлардың дәлдігін сақтау.

Өнеркәсіптік/коммерциялық жүктер

Ауыр қолданбалар үшін құрылғы елеулі электр жүктемелерін өңдеу үшін жоғары ток көрсеткіштерін ұсынады:

• 40A рейтингі:Стандартты коммерциялық жарықтандыру схемалары мен кішігірім кеңсе жабдықтарын орнату үшін қолайлы.
• 63A рейтингі:Өнеркәсіптік тарату тақталары, ауыр қозғалтқыштар және жоғары ток қуаты қажет негізгі қуат беру үшін өте қолайлы.

Қорғау түрі және механизмі

The40A 63A Үстінен және астынан қорғағышқуат қауіпсіздігін басқару үшін сенсорлар мен релелерді қамтитын смарт басқару жүйесін пайдаланады:

• Артық кернеуден қорғау:Кернеудің кенеттен көтерілуін анықтайды (мысалы, бейтарап желіні ажырату) және өрт қаупі мен оқшаулаудың ескіруін болдырмау үшін қуатты өшіреді.
• Төмен кернеуден қорғау:Қозғалтқыштардың қызып кетуіне және тоқтап қалуына әкелетін кернеудің төмендеуін анықтайды, күйіп қалуды болдырмау үшін жүктемені ажыратады.
• Автоматты қалпына келтіру:Кернеу тұрақты диапазонға оралғаннан кейін құрылғы тізбекті автоматты түрде қайта жауып, қолмен араласу қажеттілігін азайтып, үздіксіз жұмысты қамтамасыз ете алады.

Артықшылықтары

Нақты уақыттағы кернеуді бақылау және жылдам ажырату: 40A 63A жоғары және төмен қорғаныс құралы желідегі кернеуді күн сайын үздіксіз бақылап отырады, кернеу белгіленген шекті мәннен асып кеткенде, мысалы, жоғары кернеу немесе төмен кернеу анықталған кезде, қорғаушы электр құрылғыларының жоғары кернеу немесе төмен кернеу салдарынан тұрақты зақымдануын болдырмай, қуат көзін өшіреді.

Электр құрылғыларының қызмет ету мерзімін ұзарту: ұзақ мерзімді кернеу ортасы тұрақты болса, зақымдану мен қартаюдан туындаған кернеу соққыларына байланысты электрондық компоненттерді азайтады, электрмен жабдықтауды тұрақтандыру және тербелістерді азайту, жабдықтың жалпы қызмет ету мерзімін ұзарту.

Қорғау жабдықтары: компьютерлер, медициналық жабдықтар, бақылау-өлшеу құралдары және басқару жүйелері жоғары кернеу дәлдігін қажет етеді. Қалыпты кернеу анықталса, ол жабдық деректерінің жоғалуын болдырмау үшін қуат көзін өшіреді.

Жоғары қауіпсіздік және қорғаныс өнімділігі: кернеудің кенеттен жоғарылауы сымның қызып кетуіне, қысқа тұйықталуға немесе өртке әкелуі мүмкін болса, 40A 63A Over and Under Protector шамадан тыс кернеу сәтінде қуат көзін уақтылы өшіреді, электр тоғының өрт қаупін азайтады және электр қуатының қауіпсіздігін жақсартады.

Жиі қойылатын сұрақтар

Кернеудің шектерін қалай реттеуге болады?

Құрылғы қосылған құрылғылардың арнайы талаптарына сәйкес келетін асқын кернеу мен төмен кернеу шектерін калибрлеуге мүмкіндік беретін реттелетін параметрлермен жабдықталған.

«Автоматты қалпына келтіру» мүмкіндігі қандай?

Ақаулық жойылғаннан кейін және кернеу қауіпсіз диапазонға оралғаннан кейін, 40A 63A артық және төмен қорғаныс құралы қуатты автоматты түрде қалпына келтіріп, қолмен қалпына келтіру қажеттілігін азайтып, үздіксіздікті қамтамасыз ете алады.

40А мен 63А арасындағы айырмашылық неде?

Бұл номиналды ток қуатына қатысты. 63А үлгісі 40А үлгісіне қарағанда жоғары электр жүктемесін (көп құрылғылар) көтере алады. Жалпы қосылған жүктеме негізінде таңдаңыз.

Бұл найзағайдың кернеуінен қорғайды ма?

Бұл құрылғы жоғары/төмен кернеуден қорғауға арналған. Тікелей найзағай соғуынан толық қауіпсіздікті қамтамасыз ету үшін бұл қорғаныс құралын арнайы ток кернеуінен қорғайтын құрылғымен (SPD) бірге пайдалану ұсынылады.

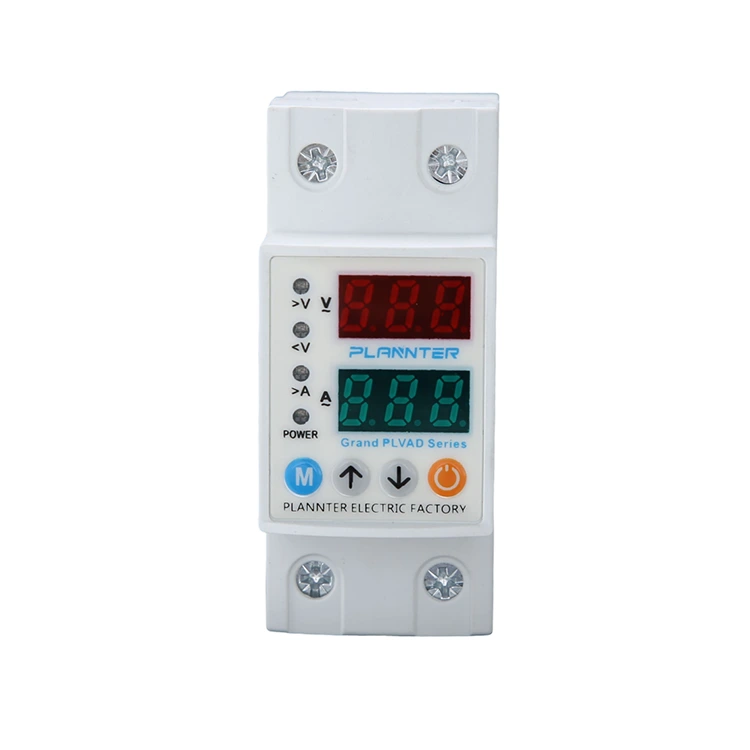

Дисплей және түймелер

1 - SET түймесі: Бұл түйме артық ток мәндерін және жоғары/төмен кернеуді орнату мәндерін және қатені орнатқаннан/өзгерткеннен кейін сақтау үшін пайдаланылады.

күту уақыты.

2 - UP түймесі: қажетті мәнді арттырыңыз.

3 - Төмен түймесі: қажетті мәнді азайтыңыз.

4 - Қолмен қосу/өшіру түймесі: құрылғы шығысын қолмен қосу немесе өшіру үшін пайдаланылады. Шығыс өшірілгенде, экранда «OFF» көрсетіледі және құрылғы автоматты түрде қалпына келтіруді орындай алмайды. Құрылғыны қайта іске қосу және қалыпты жұмысты жалғастыру үшін түймені қайта басыңыз (егер бар ақау болмаса).

5 - Ағымдағы дисплей

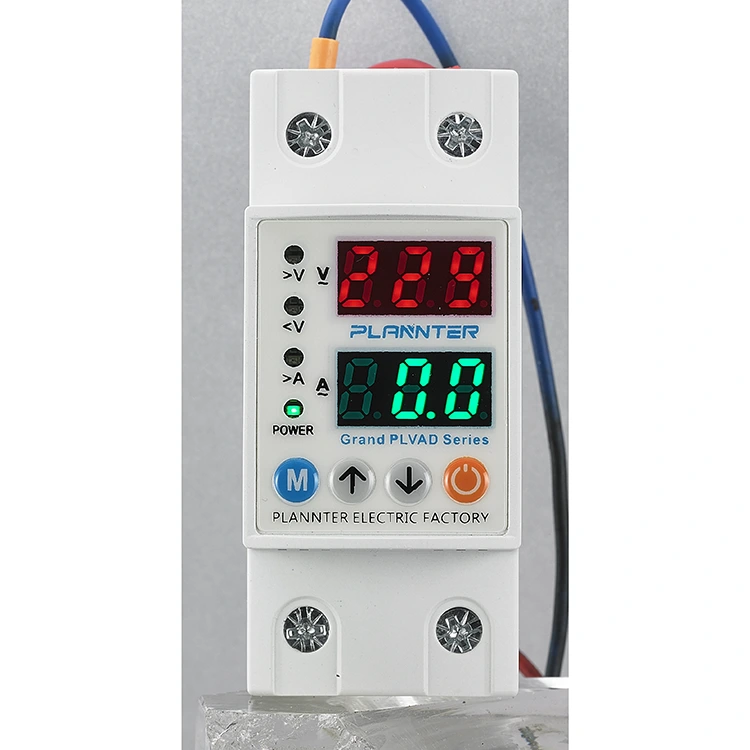

1-дисплей тобы: Қалыпты жұмыс кезінде бұл дисплей кіріс (электр) кернеуінің мәнін көрсетеді. Ешбір ақау болмаған кезде экран тұрақты түрде жанып тұрады және жоғары немесе төмен вольтты қате орын алса, жыпылықтайды. Бағдарламалау кезінде дисплейде шамадан тыс ток, жоғары/төмен кернеу шектері, ақаулық кешігуі және қалпына келтіру кідірісі уақыттары сияқты орнатылып жатқан тиісті параметр мәндері көрсетіледі.

6 - Кернеу дисплейі

2-дисплей тобы: Қалыпты жұмыс кезінде бұл бөлім ағымдағы мәнді көрсетеді. Жүйе қалыпты жұмыс істеп тұрғанда экран тұрақты түрде жанып тұрады және шамадан тыс ток ақаулығы кезінде жыпылықтайды. Бағдарламалау процесі кезінде ол сәйкес бағдарлама параметрінің сандық мәнін көрсетеді.

7 - Жарықдиодты индикаторлар:

A>: артық ток ақауы анықталғанда жанады.

V>: жоғары кернеу ақаулығы орын алған кезде жанады.

V<: Төмен кернеу ақаулығы орын алған кезде жанады.

Out: Құрылғы шығыс жұмысын бастағанда жанады.

Қосылу диаграммасы

Желіден шығатын нөлдік және фазалық сымдар құрылғыдағы «Кіріс» деп белгіленген «N» және «L» терминалдарына қосылуы керек.

Артық немесе төмен кернеуден қорғауға арналған жабдықтың нөлдік және фазалық сымдары құрылғының «Шығыс» бөліміндегі «N» және «L» терминалдарына қосылуы керек.

Өлшемдері
