Жабдықты асқын кернеуден қорғаңыз

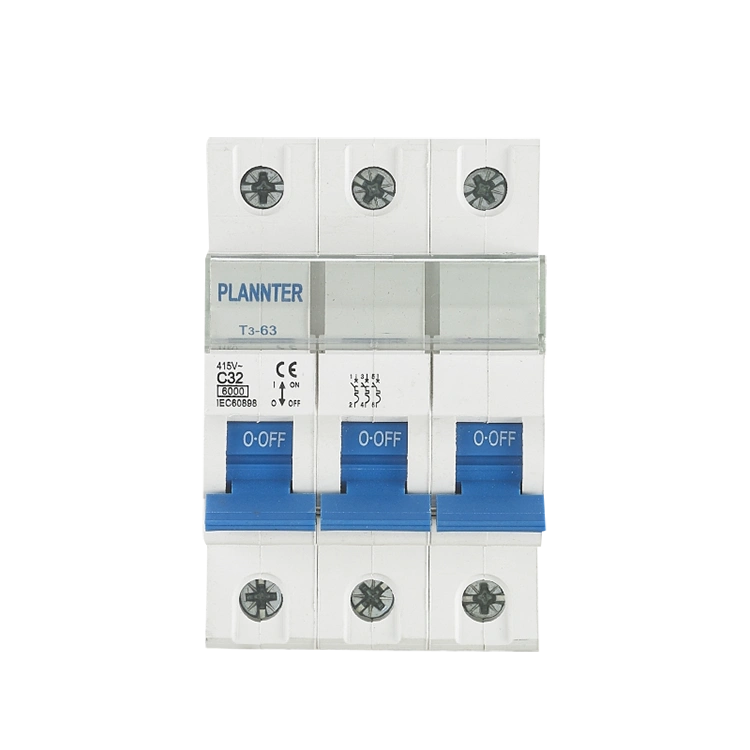

Шағын ажыратқыштардың (MCBs) кәсіби өндірушісі ретінде, Pugao(Жоспарлаушы)тұтынушыларға жоғары тиімді электр қауіпсіздігі мен сенімділік өнімдерін ұсынады. MCB заманауи электр жабдығының негізгі құрамдас бөліктері болып табылады, олар шамадан тыс жүктемеден және қысқа тұйықталудан қорғауды қамтамасыз етеді. Олар ақаулық кезінде токты автоматты түрде өшіреді. Дәстүрлі сақтандырғыштардан айырмашылығы, олар ұзақ қызмет ету мерзімін және төмен шығындарды ұсына отырып, қалпына келтіріледі.

Миниатюралық ажыратқыш қалай жұмыс істейді?

АнMCBтізбектерді шамадан тыс ток жағдайында қорғайтын электромеханикалық құрылғы болып табылады. Ол ақаулық жағдайларын анықтайды және қосу/өшіру қосқышын үзу арқылы токты дереу өшіреді. Атап айтқанда, оның функциясы шамадан тыс жүктемелерден және қысқа тұйықталудан қорғау болып табылады. Сонымен, бұл процесс қалай жұмыс істейді?

MCB арқылы өтетін ток ұзақ уақыт бойы оның номиналды мәнінен асып кетсе, ішіндегі биметалл жолағы қызып, майысып қалады. Бұл әрекет автоматты ажыратқыштың өшіру механизмін іске қосады және ток тоқтатылады. Бұл процесс арқылы шамадан тыс жүктемеден қорғауға қол жеткізіледі.

Токтың үлкен толқыны кенеттен пайда болған кезде, яғни қысқа тұйықталу пайда болған кезде, MCB ішіндегі электромагниттік катушкалар күшті магнит өрісін тудырады, контактілерді бірден бөлуге мәжбүр етеді, тізбекті бірнеше миллисекундта кесіп тастайды. Бұл қысқа тұйықталудан қорғау.

Ақаулық жойылғаннан кейін оны жұмыс иінтірегін «ҚОСУ» күйіне қайтару арқылы қолмен қалпына келтіруге болады, ал қуатты бөлшектерді ауыстырмай-ақ қалпына келтіруге болады.

B, C және D типті шағын автоматты ажыратқыштың айырмашылығы неде?

Шағын автоматты сөндіргіш оның өшіру сипаттамаларына, әсіресе ағындық токтарға қалай жауап беретініне байланысты B, C және D түріне жіктеледі. Дұрыс түрін таңдау қажетсіз өшірілмей тиісті қорғанысты қамтамасыз етеді.

B түрі:

• Номиналды токтан (In) 3-5 есе жиі қозғалады.
• Төмен кіріс ток қолданбалары үшін қолайлы.
• Көбінесе жарықтандыру және шағын құрылғылар сияқты тұрғын үй схемаларында қолданылады.
• Сезімтал жүктемелер үшін жылдам қорғауды қамтамасыз етеді.

C түрі:

• Номиналды токтан (In) 5-10 есе жиі қозғалады.
• Орташа кіріс ток жүктемелеріне арналған.
• Коммерциялық және жеңіл өнеркәсіптік қолданбаларда кеңінен қолданылады.
• Кондиционерлер, сорғылар және шағын қозғалтқыштар сияқты жабдық үшін өте қолайлы.

D түрі:

• Номиналды токтан (In) 10-20 есе жиі қозғалады.
• Мазасыздықты тудырмай, жоғары ағынды токтарды өңдейді.
• Ауыр өнеркәсіп салаларында қолданылады.
• Трансформаторларға, үлкен қозғалтқыштарға және дәнекерлеу жабдықтарына жарамды.

MCB және RCD / RCCB арасындағы айырмашылық

Шағын ажыратқыш және RCD/RCCB екеуі де электр жүйелеріндегі маңызды қорғаныс құрылғылары болып табылады, бірақ олар әртүрлі мақсаттарға қызмет етеді. Олардың айырмашылықтарын түсіну тізбекті толық қорғауды қамтамасыз етеді.

Шағын ажыратқыш (MCB):

• Шамадан тыс жүктемеден және қысқа тұйықталудан қорғайды.
• Ток номиналды шектен асқанда автоматты түрде өшіріледі.
• Тұрғын үй, коммерциялық және өнеркәсіптік тарату жүйелерінде қолданылады.
• Токтың ағып кетуін немесе электр тогының соғу қаупін ТҰРМАЙДЫ.

RCD / RCCB (қалдық ток құрылғысы / қалдық ток сөндіргіш):

• Жерге ағып кетуден және электр тогының соғуынан қорғайды.
• Тоқты және бейтарап токтар арасындағы теңгерімсіздікті анықтайды.
• Ағып кету тогы қауіпсіз шекті мәннен (мысалы, 30мА) асқанда өшірулер.
• Шамадан тыс жүктемеден немесе қысқа тұйықталудан қорғауды қамтамасыз етпейді.

Негізгі айырмашылықтар:

• Қорғау түрі:MCB жабдықты қорғайды; RCD/RCCB адамдарды қорғайды.
• Функция:MCB шамадан тыс токты өңдейді; RCD/RCCB ағып кету тогын анықтайды.
• Қолданылуы:Толық қорғау үшін жиі бірге қолданылады.
• Қауіпсіздік деңгейі:Екі құрылғыны біріктіру электрлік және жеке қауіпсіздікті қамтамасыз етеді.

Неліктен Pugao's (Plannter) миниатюралық ажыратқыштарын таңдау керек?

Біздің MCB өнімдері шамадан тыс жүктеме мен қысқа тұйықталудан қорғауды, жоғары қауіпсіздікті қамтамасыз ете алады және өрт қаупін азайтады. Сонымен қатар, қорғаныс қажет болғанда, ол тез жауап береді және желілер мен жалғанған жабдықтың зақымдалуын азайта отырып, бірден істен шығуы мүмкін. Оны кейін де оңай қалпына келтіруге болады. Схема күйін коммутаторда көрсетілген күй арқылы анықтауға болады, бұл оны пайдалануды өте ыңғайлы етеді.

Біздің миниатюралық ажыратқыштар өлшемі бойынша ықшам және пайдаланушы блоктары мен тарату қораптарында жоғары тығыздықта орнатылуы мүмкін, бұл кеңістікті пайдалануды өте тиімді етеді. Сондай-ақ, олар басқа жабдыққа әсер етпей, тек ақауға ең жақын автоматты ажыратқышты өшіретіндей етіп үйлестірілуі мүмкін.

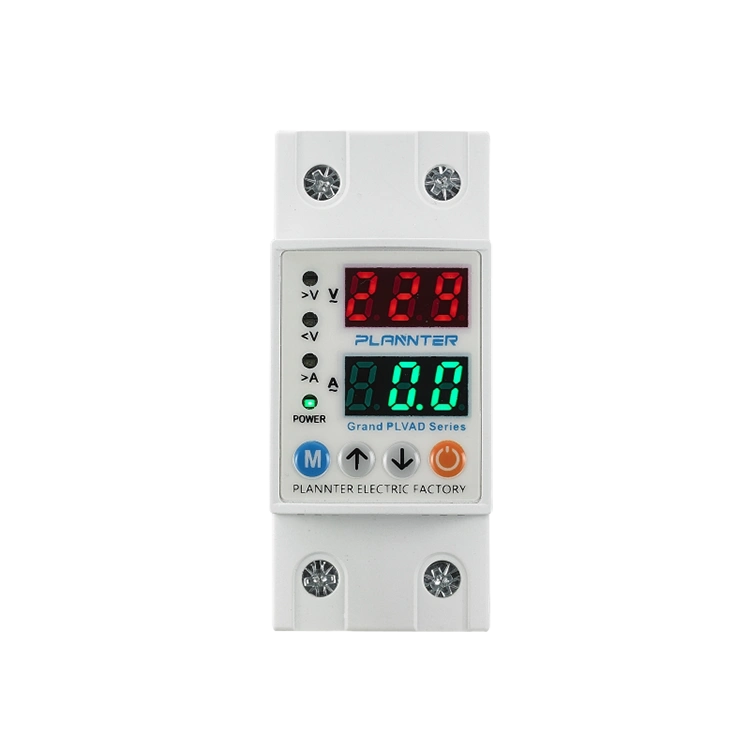

Кернеуден қорғағыштар, сондай-ақ кернеуден қорғағыштар немесе кернеу тұрақтандырғыштары деп те атауға болады, бұл Pugao(Plannter) ұсынатын тағы бір электр құрылғысы.MCBsжәнеауыстырып қосқыштар. Олар электронды құрылғыларды кернеудің күтпеген ауытқуларынан қорғайды, біз оны кернеудің жоғарылауы немесе жоғарылауы деп атаймыз, бұл тұрақты қуат көзін қамтамасыз етеді.

Негізгі мүмкіндіктер

Pugao(Plannter) кернеуден қорғағыштарды жобалау және өндіру үшін озық технологияны пайдаланады. Бұл құрылғылар 90-280 В-тан қорғауды ұсынатын кіріс кернеуінің кең диапазонына ие, бұл оларды әртүрлі электр желілеріне өте бейімделгіш етеді. Ток кернеуі пайда болған кезде протектор 40 кВ кернеуге төтеп бере алады, үлкен шыңдардың пайда болуына жол бермейді және 1 наносекундтан аз уақыт ішінде қалыптан тыс кернеуге жауап береді.

Біздің өнімдерімізде қуатты қосуды, қорғанысты белсендіруді және пайдалану кезінде өте ыңғайлы сым ақауларын ескерту үшін анық индикатор шамдарын көре аласыз. Корпус қауіпсіздікті арттыру үшін отқа төзімді материалдан жасалған.

Негізгі функциялар

Асқын/төмен кернеуден қорғау:

• Voltage Protector нақты уақытта қоректендіру кернеуін үздіксіз бақылайды.
• Кернеу алдын ала белгіленген шектен асқан немесе төмендеген кезде тізбекті автоматты түрде ажыратады.
• Тұрақсыз қуат көзінен туындаған құрылғылардың зақымдалуын болдырмайды.

Уақытты кешіктіру функциясы:

• Кірістірілген кешіктіру мүмкіндігі кернеудің ауытқуы кезінде жиі ауысуды болдырмайды.
• Компрессорлар мен сезімтал жабдықты қорғайтын қуат тұрақтанғаннан кейін қауіпсіз қайта қосуға мүмкіндік береді.
• Кешіктіру уақытын қолданба қажеттіліктеріне қарай реттеуге болады.

Реттелетін параметрлер:

• Voltage Protector реттелетін асқын кернеу, төмен кернеу және ток параметрлерін қолдайды.
• Пайдаланушылар әртүрлі жүктеме талаптарына сәйкес қорғаныс шегін орната алады.
• Тұрғын үй, коммерциялық және өнеркәсіптік қолданбалар үшін икемділікті жақсартады.

Индикатор шамдары:

• Жұмыс күйін анық көрсету үшін жарықдиодты индикаторлармен жабдықталған.
• Қалыпты жұмыс, ақаулық және қорғаныс режимі сияқты жағдайларды көрсетеді.
• Пайдаланушыларға жүйе күйін жылдам анықтауға және ақаулықтарды жоюға көмектеседі.

Орнату және техникалық қызмет көрсету

Орнату алдында бірінші кезекте ескеру керек орнату орны. Бүкіл үйді қорғауды қамтамасыз ету үшін Pugao(Plannter) негізгі тарату тақтасына негізгі кернеу қорғанысын орнатуды ұсынады. Нүктеден қорғау үшін кернеуден қорғағышты тікелей қабырға розеткасына қосыңыз және оның басқа қуат жолағы немесе ұзартқыш сымымен тізбектелмегеніне көз жеткізіңіз.

Орнатқаннан кейін ол электр құрылғыларын қорғай алады. Барлық қол жетімді розеткаларды пайдалануға болады, бірақ жабдықтың максималды жүк көтергіштігінен аспауы керек. Сезімтал және қымбат электронды жабдыққа, әсіресе кейбір аудио жабдықтар мен медициналық жабдықтарға басымдық берілуі мүмкін.

Бүкіл пайдалану процесінде кернеу қорғанысы негізінен ешқандай техникалық қызмет көрсетуді қажет етпейді. Сіз назар аударуға болатын негізгі операция - күй индикатор шамын жүйелі түрде тексеру. Ішінде пайдаланушы жөндеуге болатын бөліктер жоқ және олардың қызмет ету мерзімі шектеулі, олар сіңірген сайын өнімділігі төмендейді. Сондықтан, егер айқын ақаулар болмаса да, оларды ұзақ уақыт пайдаланғаннан кейін ауыстыру қажет болады. Бұл пайдаланудың табиғи құбылысы.

Түрлері мен қолданбалары

Жалғыз розеткадан қорғайтын құрылғылар:

• Жалғыз розеткадағы кернеуден қорғағыш жеке құрылғыларға арналған.
• Көбінесе тоңазытқыштар, кондиционерлер және теледидарлар үшін қолданылады.
• Бір құрылғы үшін асқын кернеу мен төмен кернеуден арнайы қорғанысты қамтамасыз етеді.
• Орнату оңай және тұрғын үйде пайдалануға өте ыңғайлы.

Қосылатын кернеуден қорғағыштар:

• Компьютерлер, маршрутизаторлар және кеңсе жабдықтары сияқты бірнеше құрылғылар үшін қолданылады.
• Қосымша қауіпсіздік үшін кернеу қорғанысын асқын кернеуді басуды біріктіреді.
• Үй кеңселері мен шағын коммерциялық қондырғылар үшін қолайлы.
• Портативті және уақытша немесе икемді қондырғылар үшін ыңғайлы.

Панельге орнатылған / ауыр жүк:

• Тарату тақталарында немесе электрлік панельдерде орнатылады.
• Өндірістік және коммерциялық ортада бүкіл жүйені қорғауға арналған.
• Жоғары ток жүктемелерін өңдейді және орталықтандырылған қорғанысты қамтамасыз етеді.
• Зауыттар, сервер бөлмелері және үлкен электр жүйелері үшін өте қолайлы.

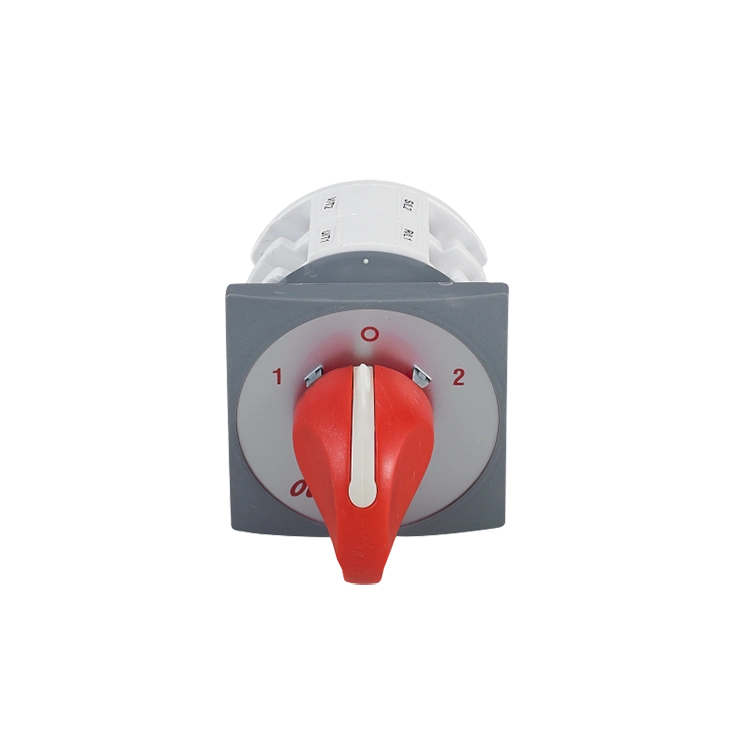

Pugao(Plannter) ұсынған ауыстыру ауыстырғышын сатып алуға қош келдіңіз, бізде осы өнімнің үш түрі бар:автоматты, нұсқаулық, жәнеәмбебап ауыстырғыштар. Олардың функциясы екі қуат көзі арасындағы жүктемені ауыстыру болып табылады, мысалы, электр қуатын өшіру немесе техникалық қызмет көрсету кезеңінде негізгіден екіншіге немесе резервтік қуатқа. Бұл өнімді пайдалану арқылы сіз үздіксіз қуат беру, операцияларды жүргізу және сезімтал жабдықты қорғау нәтижелерін ала аласыз.

Негізгі мүмкіндіктер мен функционалдық артықшылықтар

Қауіпсіз көзді оқшаулау:

• Ауыстыру қосқышы бір уақытта тек бір қуат көзінің қосылуын қамтамасыз етеді.
• Жүйе қауіпсіздігін арттыра отырып, негізгі және резервтік қуат арасындағы кері беруді болдырмайды.
• Персоналды және электр жабдықтарын қорғау үшін қажет.

Қолмен және автоматты жұмыс:

• Қолмен ауыстыру қосқышы қуат көздері арасында пайдаланушы басқаратын ауысуға мүмкіндік береді.
• Автоматты нұсқалар электр қуатының бұзылуын анықтайды және араласусыз бірден ауысады.
• Қос режимді конструкциялар қалыпты және төтенше жағдайлар үшін икемділікті қамтамасыз етеді.

Ортадан тыс позиция:

• Екі қуат көзі де ажыратылған бейтарап жағдайды қамтамасыз етеді.
• Тоқты токсыз қауіпсіз техникалық қызмет көрсетуді және тексеруді қамтамасыз етеді.
• Орнату немесе қызмет көрсету кезінде тәуекелді азайтады.

Өту түрлері:

Ашық өтпелі (үзіліс жасау алдында):

• Ауыстыру қосқышы сақтық көшірмені қоспас бұрын негізгі көзді ажыратады.
• Қысқа үзіліс жасайды, бірақ қауіпсіз ауысуды қамтамасыз етеді.
• Стандартты тұрғын үй және коммерциялық жүйелерде кеңінен қолданылады.

Жабық өту (үзіліс алдында жасау):

• Коммутация кезінде екі көзді де бір сәтте қосады.
• Тоқтаусыз үздіксіз қуат көзін қамтамасыз етеді.
• Синхрондауды қажет етеді және маңызды қолданбаларда қолданылады.

Жүктемені басқару:

• Ауыстыру қосқышы әртүрлі қуат көздері арасында жүктемені тиімді бөлуге көмектеседі.
• Электр қуатын өшіру кезінде маңызды жүктемелердің тұрақты жұмысын қолдайды.
• Жалпы энергияны басқаруды және жүйе сенімділігін жақсартады.

Берік дизайн:

• Жоғары сапалы оқшаулағыш материалдармен және берік контактілермен салынған.
• Ұзақ механикалық және электрлік қызмет ету үшін жасалған.
• Тұрғын үй, коммерциялық және өндірістік ортада үздіксіз жұмыс істеуге жарамды.

Жалпы қолданбалар

Апаттық қуат жүйелері:

• Ауыстыру қосқышы үздіксіз электрмен жабдықтауды қамтамасыз ету үшін апаттық қуат жүйелерінде кеңінен қолданылады.
• Тор ақауы кезінде жүктемені резервтік қуатқа автоматты түрде немесе қолмен тасымалдайды.
• Ауруханалар, деректер орталықтары және маңызды инфрақұрылым үшін өте қажет.

Генератордың сақтық көшірмесі:

• Коммуналдық қуат пен генератор көзі арасында қауіпсіз ауысуға мүмкіндік береді.
• Жабдықты зақымдауы немесе қызметкерлерге қауіп төндіруі мүмкін кері қуат ағынын болдырмайды.
• Әдетте тұрғын үй, коммерциялық және өнеркәсіптік генератор жүйелерінде орнатылады.

Камперлік фургондар / RV:

• Жағадағы қуат пен борттық батарея немесе генератор жүйелері арасында ауысу үшін қолданылады.
• Саяхат кезінде немесе желіден тыс пайдалану кезінде құрылғылардың тұрақты қуат көзін қамтамасыз етеді.
• Ықшам дизайн оны шектеулі кеңістіктегі қондырғылар үшін қолайлы етеді.

Дұрыс ауыстырғышты қалай таңдауға болады?

Таңдау алдында Pugao(Plannter) бірнеше негізгі факторларды ескеруді ұсынады. Электр жүйесінің номиналды тогы мен кернеуі, полюстердің қажетті саны, жұмыс механизмі (қолмен, электрлік немесе автоматты түрде), қоршаған орта жағдайлары (IP қорғау деңгейі), жергілікті стандарттарға сәйкестік және оны орнатып, пайдаланғыңыз келетін орын. Осы факторларды қарастырғаннан кейін сіз әлі де кәсіби техникалық қолдау мен таңдау бойынша кеңес алғыңыз келсе, кез келген уақытта бізбен кеңесуіңізге болады.

Орнату және техникалық қызмет көрсету

Тасымалдаушы қосқышты орнатқан кезде орнату нұсқаулығын және жергілікті электр кодтарын орындаңыз. Қадамдарға коммутаторды орнату, қуат сымдарын қосу, жүктеме сымдары және жерге қосу кіреді.

Қолданудан кейін жүйелі тексерулер қажет. Әрбір тексеру қосылымның босағанын немесе тозу мен коррозияның бар-жоғын растай алады, қосқыштың жұмысын тексеріп, шаңды немесе қоқысты күнделікті тазалай алады. Автоматты қосқыштар қолмен қосқыштарға қарағанда тағы бір тексеруді қажет етеді, яғни басқару тізбегі мен батареяны растау.
