Қос дисплей кернеуінен қорғағыш

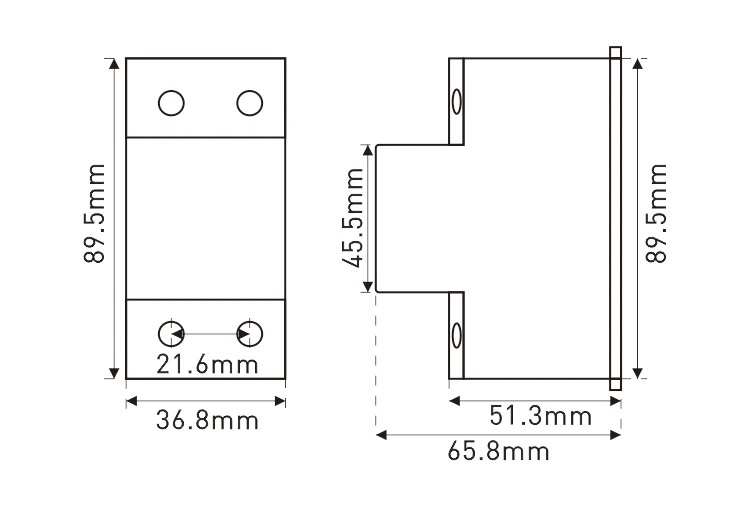

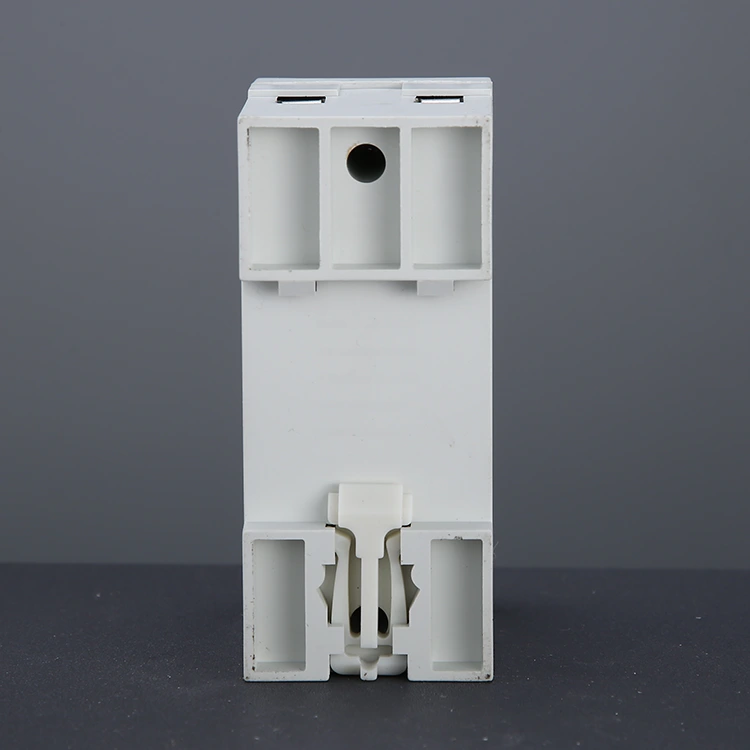

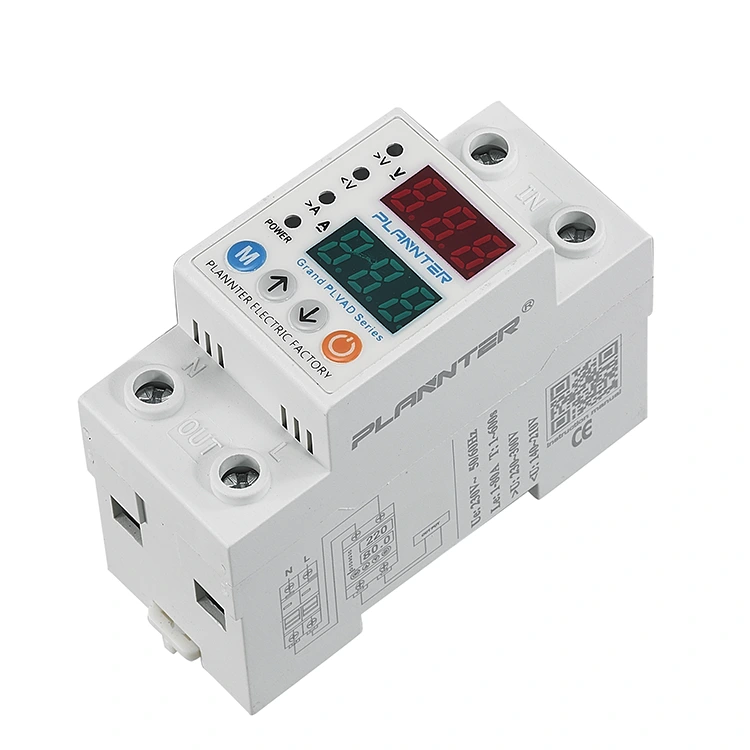

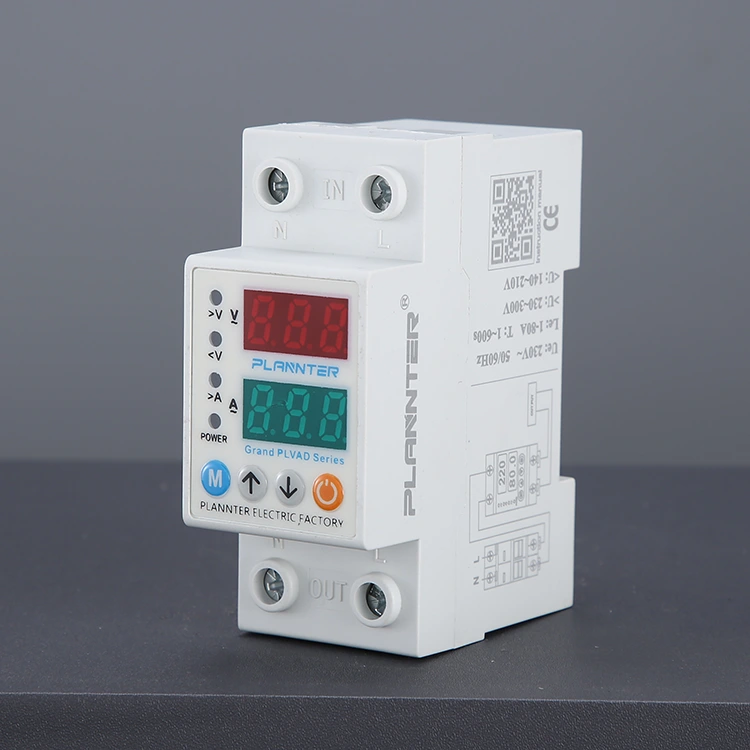

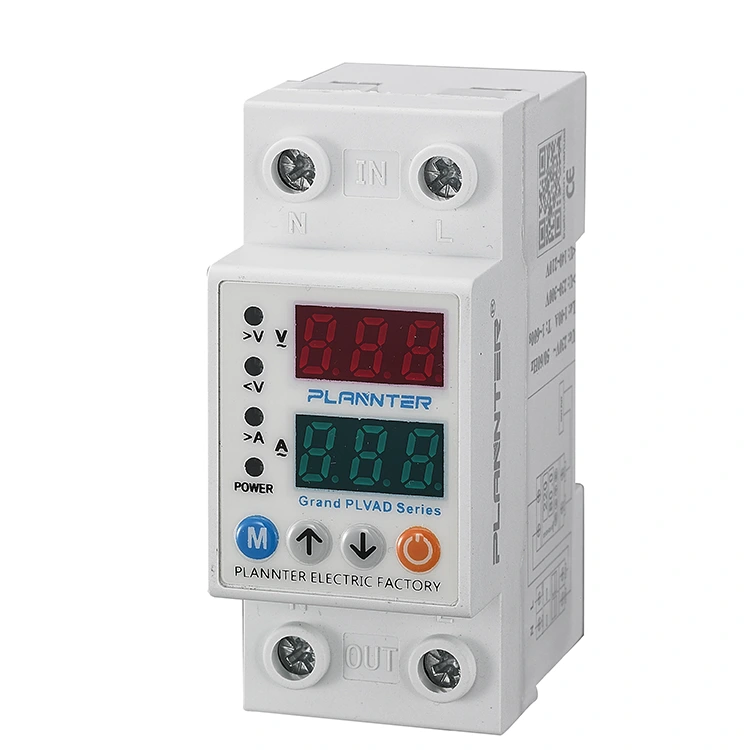

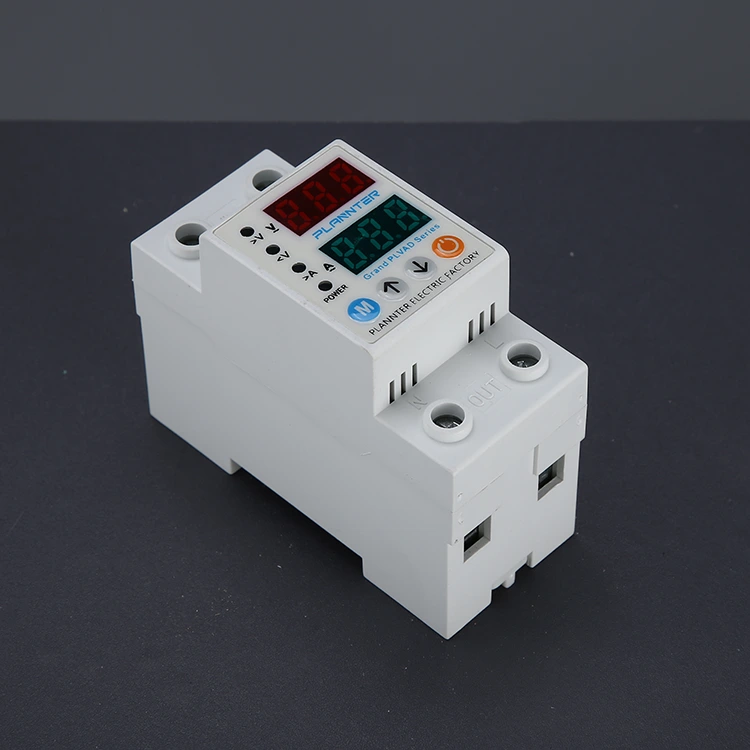

Реттелетін кернеу жабдықтың зақымдануын болдырмау үшін күн қондырғылары сияқты әртүрлі жүйелер үшін электр жүйелерін асқын кернеуден, төмен кернеуден, артық токтан және төмен токтан қорғайды. Өнеркәсіптік, коммерциялық және тұрғын үй қолданбалары үшін нақты уақыттағы бақылау және қорғау жүйесін қамтамасыз етеді. Бұл PUGAO (Plannter Electric) қос дисплей кернеуін қорғау құралы кіріс кернеуі мен жүктеме тоғының бір көрінісін қамтамасыз ететін қос жарықдиодты экрандарға ие. DIN рельсімен орнату арқылы орынды үнемдейді және орнату/жоғары/төмен/қолмен қосу/өшіру түймелерінің көмегімен орнату оңай.

Ерекше өзгешеліктері

Реттелетін кернеу/ток қорғанысы: Біз теңшелетін асқын кернеуді орната аламыз, мысалы: >230 В және электр жүйесін қуат ауытқуларынан болатын зақымдардан бақылау және қорғау үшін 63А шегіне дейінгі шектен тыс ток.

Нақты уақыттағы қос дисплей экраны: Бұл қос дисплей кернеуін қорғау құралында 220В/230В кернеу мен ток мәндерін бақылайтын сандық LED экраны бар.

Бірнеше индикатор дабылдары: Қызыл және жасыл жарықдиодты шамдар нақты уақыттағы бақылауды және өнеркәсіптік, коммерциялық және тұрғын үй қолданбалары үшін сенімді жүйені қорғауды қамтамасыз ететін қуат күйін, асқын кернеу/артық ток және төмен кернеу/төмен ток жағдайларын анық көрсетеді.

Қос дисплей кернеуін қорғау құралының функциялары қандай?

Ажыратқыштар кернеу деңгейіне қарамастан, ең алдымен қысқа тұйықталудан және шамадан тыс жүктемелерден қорғауды қамтамасыз еткенімен, кернеуге қатысты нақты мәселелерді шешу үшін мамандандырылған жабдық қажет болса, PUGAO қос дисплей кернеуін қорғау құралы тамаша таңдау болып табылады.

1. Асқын кернеуден қорғау

Кернеу кенеттен көтерілгенде, мысалы, сынған бейтарап сым кернеудің 380 В-қа дейін көтерілуіне әкелсе, құрылғы кернеу алдын ала белгіленген шекті мәннен асқан сәтте қуат көзін бірден өшіреді, осылайша электр құрылғыларының зақымдалуын немесе жануын болдырмайды.

2. Төмен кернеуден қорғау

Кернеу тым төмен түссе (мысалы, электр қуатын пайдаланудың ең жоғары кезеңінде 170 В-тан төмен түсу) құрылғы қуатты автоматты түрде ажыратады. Бұл жеткіліксіз кернеуде жұмыс істеуге байланысты мотор басқаратын құрылғылардың қызып кетуіне және күйіп кетуіне жол бермейді.

3. Асқын токтан қорғау

PUGAO өнімдері жетілдірілген және жоғары сенімді, біріктірілген ағымдағы бақылау мүмкіндіктері бар. Ток алдын ала орнатылған шекті мәннен асып кетсе, құрылғы қорғанысты қамтамасыз ету үшін өшіріледі.

4. Автоматты қалпына келтіру

Кернеу қалыпты деңгейге оралғаннан кейін, кернеуді қорғау құралы қолмен араласуды қажет етпей, қысқа кідірістен кейін қуатты автоматты түрде қалпына келтіреді.

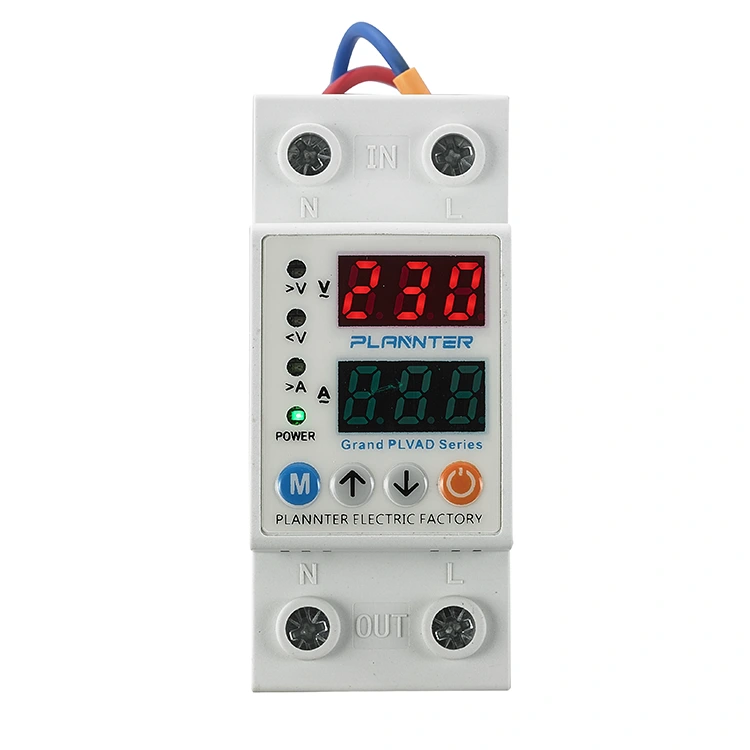

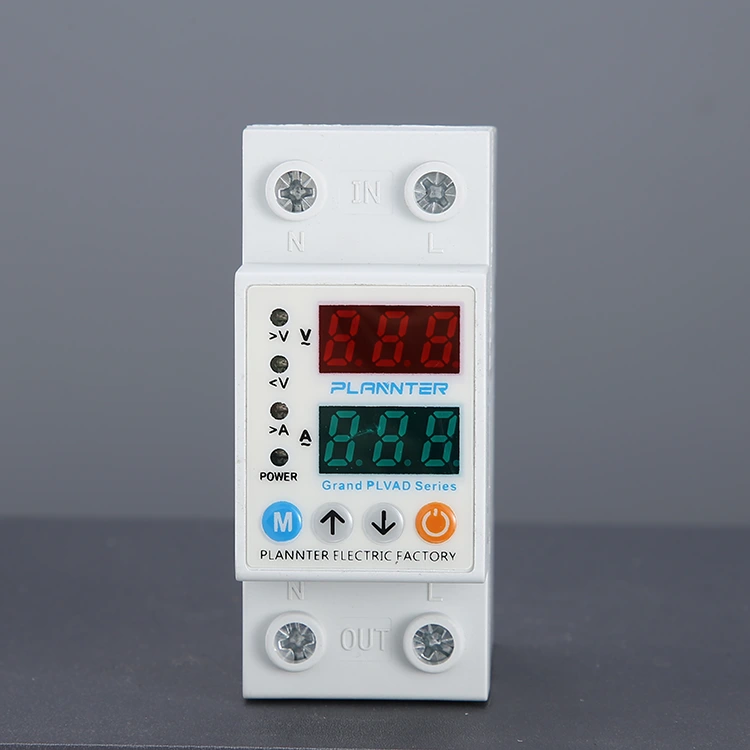

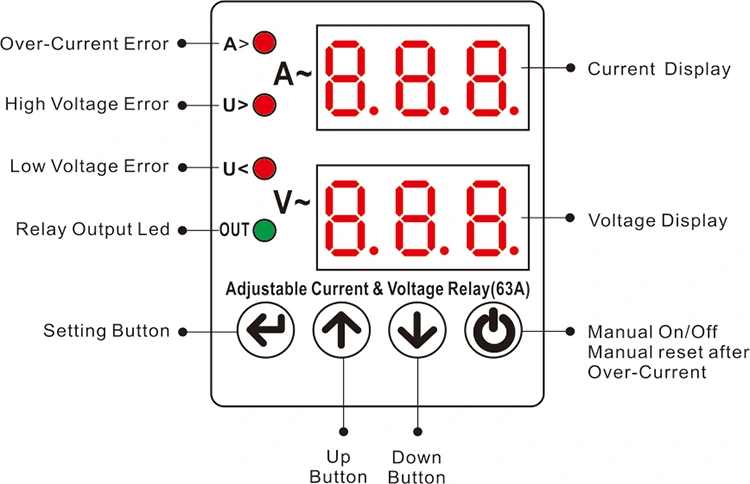

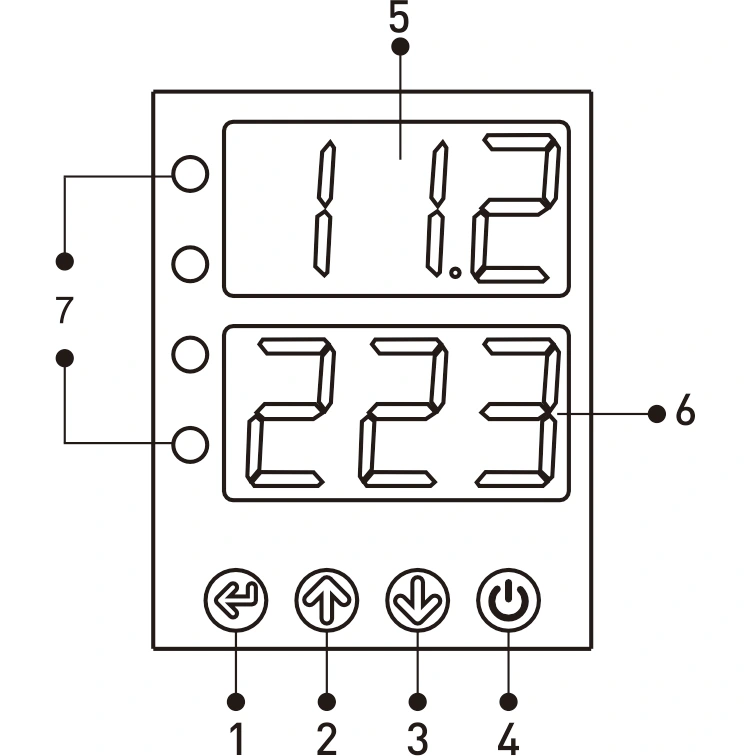

Дисплей және түймелер

1 - SET түймесі: орнатудағы артық ток мәнін, жоғары/төмен кернеуді орнату мәндерін, қателерді және т.б. орнатуға немесе өзгертуге арналған.

2 - ЖОҒАРЫ түйме: Қажетті мәнді арттырады.

3 - Төмен түймесі: қажетті мәнді азайтады.

4 - Қолмен қосу/өшіру түймесі: Құрылғы шығысын өшіру үшін пайдаланылады. Егер бұл күйде болса, экранда «сөндіру» көрсетіледі және құрылғы өзін-өзі қалпына келтірмейді. Құрылғы ақаулы болмаса, бұл түймені қайта басу құрылғыны қосып, оны қайтадан пайдаланады.

5 - АҒЫМДАҒЫ ДИСПЛЕЙ

Бірінші дисплей тобы: қалыпты жұмыс кезінде кіріс кернеуі осы жерде көрсетіледі; ақаусыз жағдайларда экран әрқашан жанып тұрады; жоғары немесе төмен кернеуге байланысты ақаулар кезінде дисплей жыпылықтайды. Бағдарламалау кезінде дисплей сәйкес бағдарламаның шамадан тыс ток, жоғары кернеу/төмен кернеу, ақаулық күту, күту параметрлерін қалпына келтіру мәндерін көрсетеді.

6 - Кернеу дисплейі

Екінші дисплей тобы: Қалыпты жұмыс кезінде бұл ағымдағы мәнді көрсетеді; ақаусыз күйде экран жанып тұрады; шамадан тыс ток ақаулығы кезінде экран жыпылықтайды. Бағдарламалау кезінде бұл сәйкес бағдарлама мәнін көрсетеді.

7 - жарықдиодты шамдар:

A>: артық ток ақауы кезінде жанады.

V>: жоғары кернеу ақаулығы кезінде жанады.

V<: төмен кернеу ақаулығы кезінде жанады.

OUT: құрылғы шығысын шығарып жатқанда жанады.

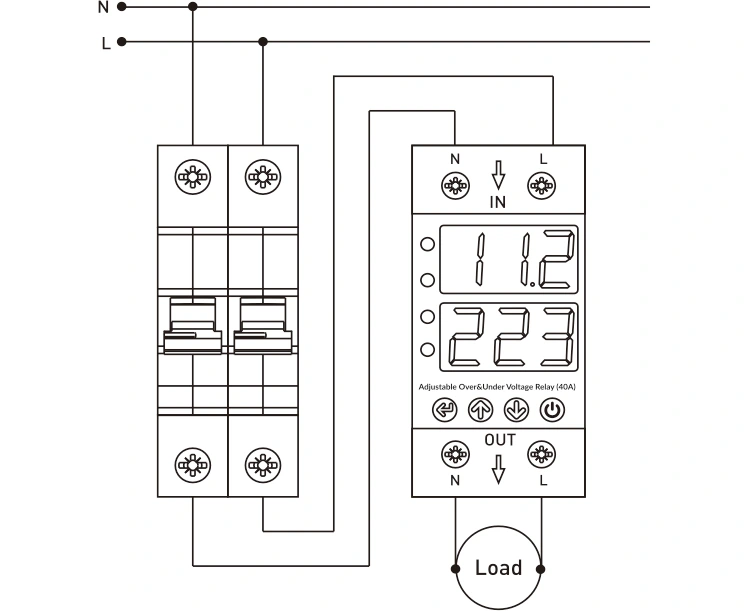

Қосылу диаграммасы

Қуат көзінен шыққан нөлдік және фазалық сымдар құрылғының «Кіріс» бөліміндегі «N» және «L» терминалдарына қосылуы керек.

Асқын кернеуден және төмен кернеуден қорғауды қажет ететін құрылғылар үшін бейтарап және фазалық сымдар құрылғының «Шығыс» бөліміндегі «N» және «L» терминалдарынан қосылуы керек.

Қолдану сценарийлері

Жиі қойылатын сұрақтар

С: Кернеу шектеулерін қолмен реттей аламын ба?

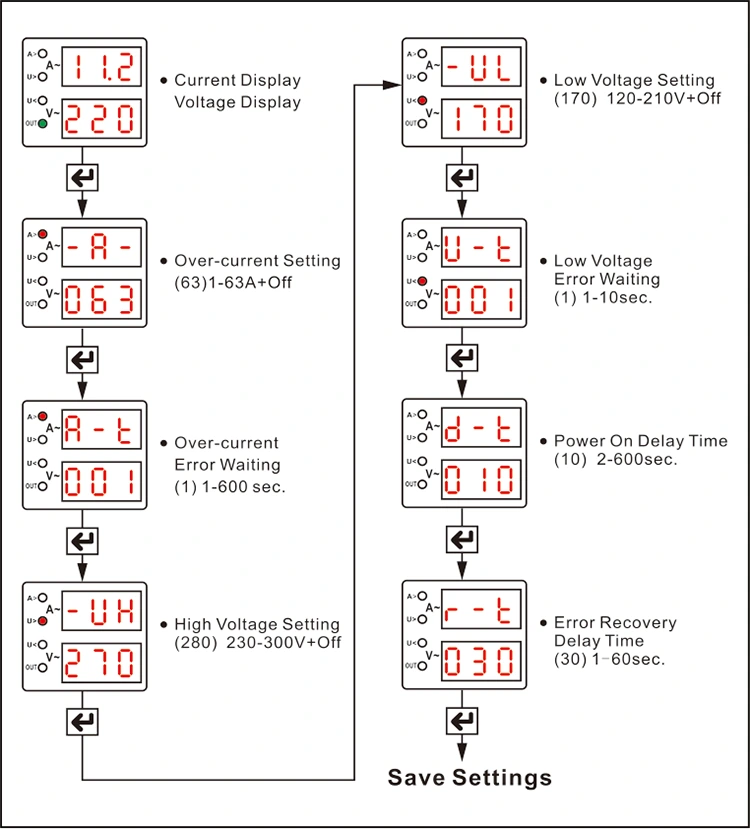

A: Иә. Бұл PUGAO өнімдерінің негізгі артықшылықтарының бірі. Басқару тақтасындағы реттеу түймелері арқылы келесі параметрлерді қолмен реттеуге болады:

Артық кернеуден қорғау шегі

Төмен кернеуден қорғау шегі

Артық токтан қорғау шегі

Қалпына келтірудің кешігу уақыты

Арнайы конфигурация қадамдары үшін өніммен бірге берілген пайдалану нұсқаулығын қараңыз.

С: Неліктен экран қуат көзіне қосылғаннан кейін бірден жанады, бірақ қуат жүктемеге бірден жеткізілмейді?

Ж: Қандай да бір сандар жыпылықтап тұрғанын немесе кері санақ жүріп жатқанын көру үшін экранды тексеріңіз. Бұл қорғаныс құралының кешіктірілген іске қосу функциясы белсенді екенін көрсетеді.

Мақсаты: Электр желісін жөндеуден немесе қалпына келтіруден кейін бірден пайда болуы мүмкін токтың кенеттен көтерілуінен электр құрылғыларының зақымдануын болдырмау.

Ұсыныс: Қосылғаннан кейін қуаттың бірден жеткізілуін қаласаңыз, қалпына келтірудің кешігу уақытын оның ең төменгі мәніне орнатуға болады; дегенмен, құрылғының қауіпсіздігі үшін белгілі бір кідіріс кезеңін сақтауды ұсынамыз.
