Электр кернеуінен қорғағыш

Pugao (PLANNTER) электр кернеуінен қорғағышты өндіруге маманданған, кернеу күйін нақты уақыт режимінде бақылау, кернеудің жоғары немесе төмен кернеуіне тап болған кезде автоматты түрде және қуатты тез өшіріп, жабдықтың қызмет ету мерзімін тиімді ұзартады. Өнімдер OEM/ODM теңшеуін қолдайды және тікелей қытай зауыттарынан жеткізіледі және үйде, кеңседе, медициналық және өнеркәсіптік басқару жүйелерінде кеңінен қолданылады.

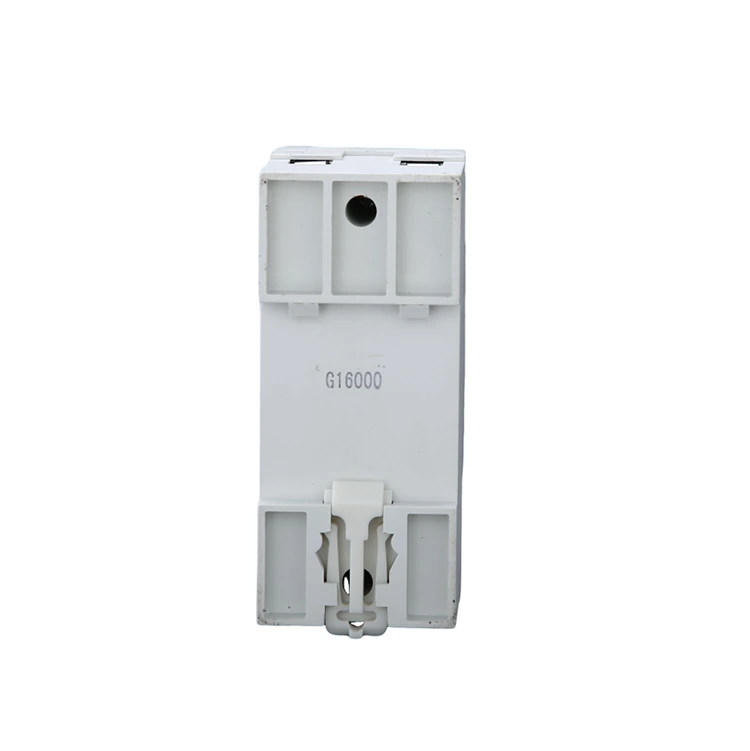

Кәсіби өндіруші және жеткізуші ретінде қол жетімді бағамен электр кернеуінен қорғау құралдарын ұсынады. Оның номиналды тогы 40А/63А және номиналды кернеуі 220В/230В. Ол оңай және жылдам орнатылады, рельске орнатылады, стандартты тарату қорабына толығымен орнатылады және жалынға төзімді материалда орналасқан. Оны үйге немесе өнеркәсіптік тізбектерге оңай қосуға болады және үйлер мен шағын зауыттарда тізбекті қорғауға жарамды.

Ескертпе: Құрылғы қосылымдарын қосылым түріне сәйкес жасаңыз. Құрылғының шамадан тыс ток, жоғары және төмен кернеуді орнату мәндерін жүктеменің жұмыс тогы мен кернеу мәндеріне сәйкес реттеңіз. Әйтпесе, құрылғы зақымдалуы мүмкін.

Техникалық мүмкіндіктер

Қос дисплей дизайны:Кіріс кернеуі мен шығыс кернеуін бір қарағанда көруге болады, бұл ағымдағы күйді және жабдықты қуат көзінің күйін көрнекі түрде бағалау үшін жақсы.

Бағдарламаланатын шектер:Жиі ауысуды болдырмау үшін алдын ала бағдарламаланған жабдыққа сәйкес артық/төмен кернеу мәнін және кешіктірілген қалпына келтіру уақытын орнатуға болады.

Жоғары оқшаулағыш материалды қабылдау:Электр кернеуінен қорғайтын құрал отқа төзімді қабық пен жоғары кернеуге төзімді оқшаулағыш материалды қабылдайды, оның қауіпсіздік коэффициенті жоғары және қызмет ету мерзімі ұзақ.

Ток кернеуінен қорғағышты таңдаудағы негізгі ойлар

Дұрыс таңдауЭлектр кернеуінен қорғағышСезімтал жабдығыңыздың болжанбайтын желі ауытқуларынан толық қорғалғанын қамтамасыз ету үшін бірнеше техникалық параметрлерді түсінуді қажет етеді. Сарапшы ретіндеҚытай жеткізушісі, PUGAO (Plannter Electric) келесі факторларды бағалауды ұсынады:

1. Қысқыш кернеуі (кернеуден қорғау деңгейі)

Бұл қорғаныс күшінің кернеу кезінде жабдыққа өтуіне мүмкіндік беретін максималды кернеу.

• Қауіпсіздік шегі:Қысқыштың төменгі кернеуі жақсы қорғанысты көрсетеді. Біздің қорғаушыларда бағдарламаланатын шектері бар (мысалы, 230В-тан 300В-қа дейін), осылайша сіз өзіңіздің жабдықыңыз көтере алатын шекті дәл орната аласыз.
• Жабдық сәйкестігі:Диэлектриктердің бұзылуын болдырмау үшін қысқыш кернеуі қосылған құрылғылардың оқшауламаға төзімді кернеуінен төмен екеніне көз жеткізіңіз.

2. Жауап беру уақыты

Төбелес болған жағдайда әрбір миллисекунд маңызды. Жоғары сапалыЭлектр кернеуінен қорғағышкернеу сіздің ішкі компоненттеріңізге жеткенше әрекет ету керек.

• Миллисекунд триггері:Біздің құрылғыларымыз ақау түріне байланысты әдетте 20-50 мс аралығында жауап беретін жылдам ажырату үшін жасалған.
• Жылдам оқшаулау:Жылдамырақ жауап беру уақыттары кернеудің «бірінші толқынын» компьютерлер мен медициналық құрылғылардағы нәзік жартылай өткізгіш тізбектерді зақымдаудан тиімді болдырмайды.

3. Қорғаныс қамтуы

Жүйенің толық тұрақтылығын қамтамасыз ету үшін құрылғының қандай нақты тәуекелдерді қамтитынын бағалаңыз.

• Артық/төмен кернеу:Барлық толқындар «жоғары» емес. Тұрақты төмен кернеу (қоңыр түсу) кондиционерлер мен сорғылардағы қозғалтқыштарды ұшқын сияқты оңай күйдіруі мүмкін.
• Артық ток және ағып кету:Кешенді қондырғыларға сонымен қатар ішкі тізбек ақауларынан және атмосфералық жарық әсерлерінен қорғау үшін ағымдағы бақылау және кернеуді тоқтату кіреді.

4. Ток кернеуінен қорғау түрлері

«Аймақ» орнатуды түсіну дұрыс таңдауға көмектеседіЭлектр кернеуінен қорғағышСіздің нысаныңыз үшін:

• Рельске орнатылған (2/3 түрі):Олар тікелей тарату қорабына орнатылады. Олар үй, кеңсе және өнеркәсіптік басқару жүйелері үшін тамаша таңдау болып табылады, көптеген салалық тізбектер үшін орталықтандырылған қорғауды ұсынады.
• Қолдану нүктесі:Жеке жоғары құнды активтерге арналған шағын құрылғылар.
• Өнеркәсіптік дәреже:Қондырғылар ауыр индуктивті жүктемелері бар зауыттық орталар үшін арнайы әзірленген отқа төзімді, жоғары оқшаулағыш материалдарда орналасқан.

5. Техникалық қызмет көрсету және қалпына келтіру мүмкіндіктері

Заманауи қорғаушылардың маңызды сипаттамасы - олардың қуатты автоматты түрде қалпына келтіру қабілеті.

• Автоматты қалпына келтіру функциясы:Бағдарламаланатын кешіктірілген қалпына келтіру уақыты бар қорғаушыларды іздеңіз. Бұл электр қуатының тез өшіп қалуы мен өшуі кезіндегі «жыпылықтау» әсерін болдырмайды, бұл бір реттік өшіруден гөрі зиян келтіруі мүмкін.
• Көрнекі бақылау:Қос дисплей конструкциялары техникалық қызмет көрсету персоналына сыртқы мультиметрлерді қажет етпей кіріс қуатының денсаулығын жылдам тексеруге мүмкіндік береді.

Жиі қойылатын сұрақтар

Қуат жолағы мен кернеуден қорғағыштың айырмашылығы неде?

Қуат жолағы тек қосымша розеткаларды қамтамасыз етеді, сонымен біргеЭлектр кернеуінен қорғағышАппараттық құралдардың күйіп қалуын болдырмау үшін кернеудің жоғарылауы немесе төмендеуі кезінде тізбекті белсенді түрде бақылайды және үзеді.

Кернеуден қорғағышты сатып алғанда нені іздеуім керек?

Реттелетін кернеу шектерін, жоғары сапалы жалынға төзімді корпусты және жалпы жүктемеңізге сәйкес келетін жоғары үзіліс ток рейтингін (мысалы, 40А немесе 63А) іздеңіз.

Кернеуден қорғағыштар тозады ма?

Иә. Уақыт өте келе кернеудің жоғарылауының қайталануы ішкі құрамдастарды нашарлатуы мүмкін. Төзімді оқшаулағыш материалдары бар жоғары сапалы қорғағыштар ұзағырақ қызмет етеді, бірақ олар жұмыс дәлдігі үшін мерзімді түрде тексерілуі керек.

Маған барлық құрылғылар үшін кернеуден қорғағыш қажет пе?

Тоңазытқыштар, медициналық жабдықтар және өнеркәсіптік CNC жүйелері сияқты сезімтал қозғалтқыштары немесе басқару тақталары бар құрылғылар үшін өте ұсынылады, өйткені олар тұрақсыз кернеуге ең осал.

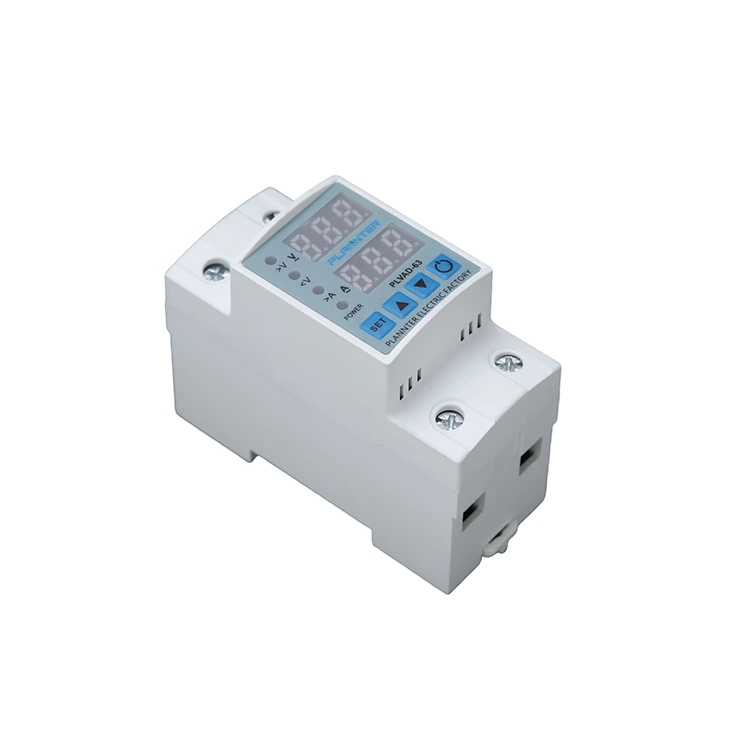

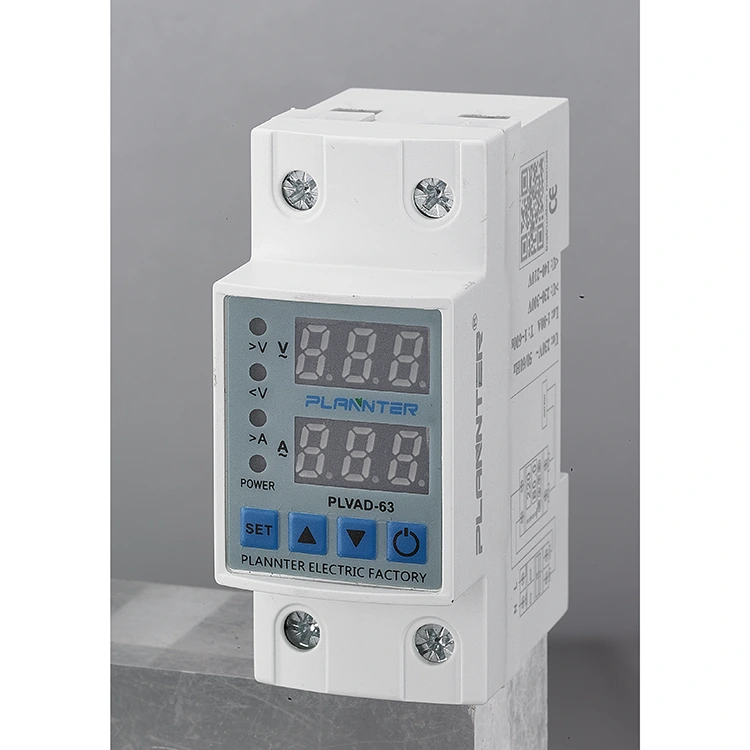

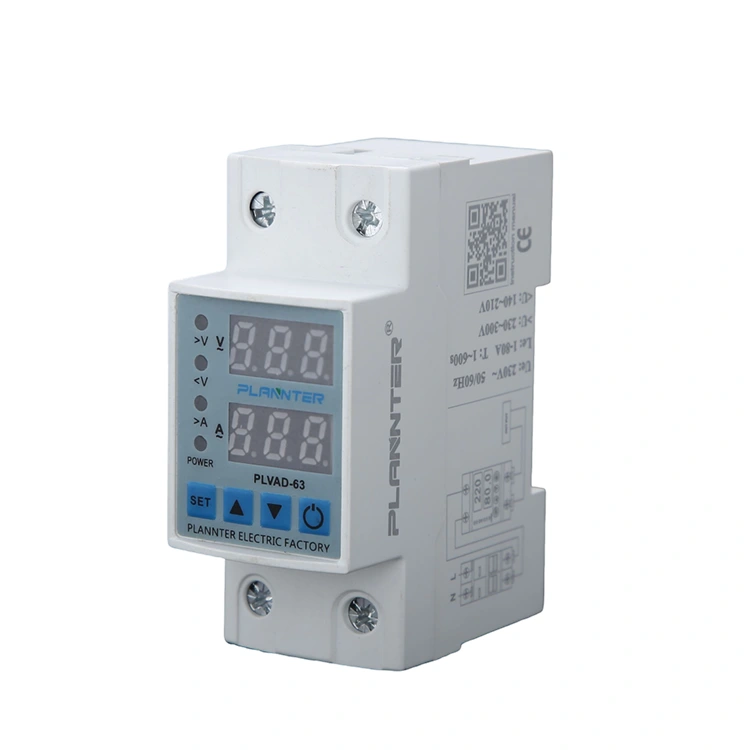

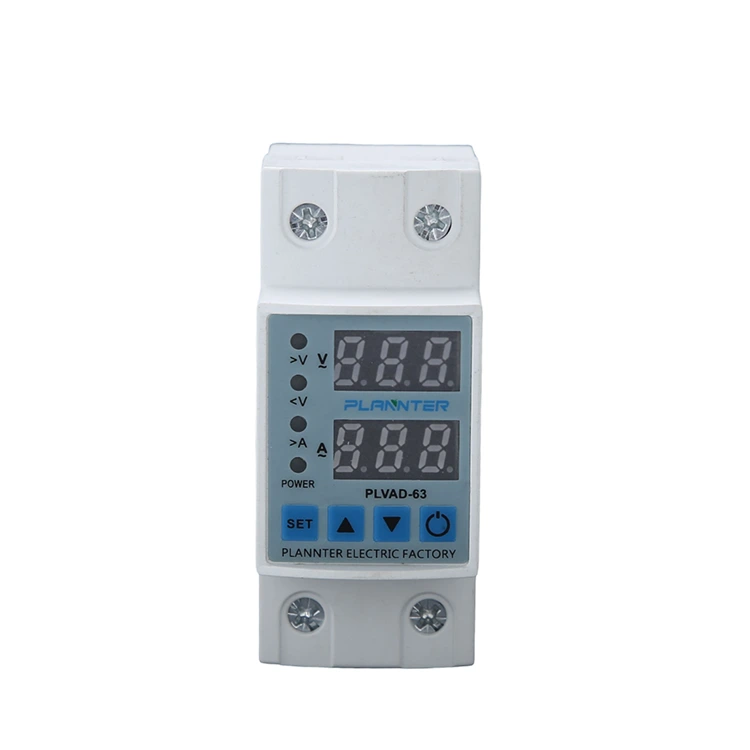

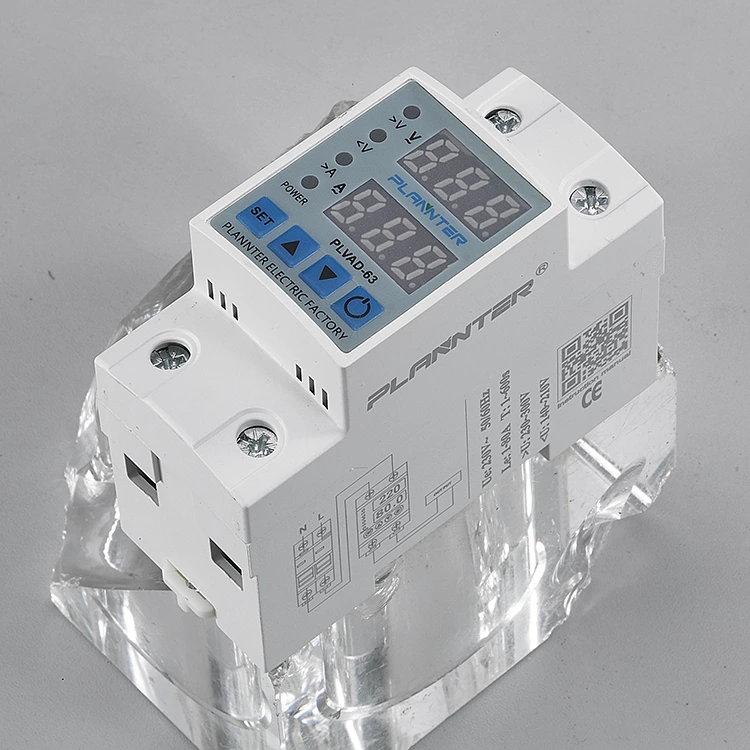

Дисплей және түймелер

1 - SET түймесі: Бұл түйме артық ток мәндерін және жоғары/төмен кернеуді орнату мәндерін және қатені орнатқаннан/өзгерткеннен кейін сақтау үшін пайдаланылады.

күту уақыты.

2 - UP түймесі: қажетті мәнді арттырыңыз.

3 - Төмен түймесі: қажетті мәнді азайтыңыз.

4 - Қолмен қосу/өшіру түймесі: құрылғы шығысын өшіру үшін пайдаланылады. Бұл күйде экранда «сөндіру» көрсетіледі және құрылғы автоматты түрде қалпына келтіруді орындамайды. Құрылғыны қалыпты жұмыс істеу үшін (ақаусыз жағдайларда) қайта қосу үшін осы түймені қайта басыңыз.

5 - Ағымдағы дисплей

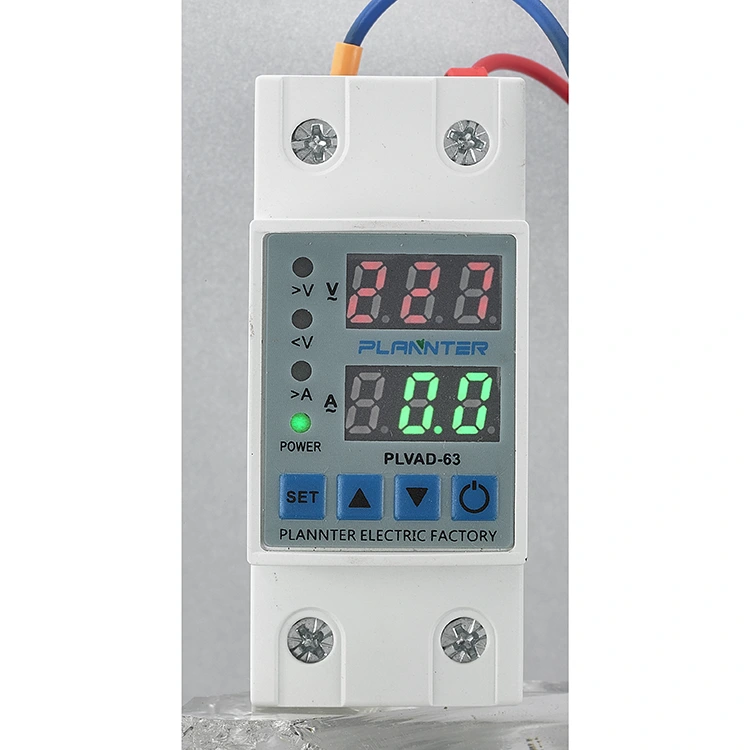

1-дисплей тобы: Қалыпты жұмыс кезінде бұл бөлім кіріс (желілік) кернеу мәнін көрсетеді. Ешқандай ақау болмаған кезде экран тұрақты түрде жанып тұрады және ақаулық болған жағдайда (артық кернеу немесе төмен кернеу) жыпылықтайды. Бағдарламалау кезінде ол шамадан тыс ток, жоғары/төмен кернеу шектері, қате кешігуі және қалпына келтіру кідірісі сияқты сәйкес параметр мәндерін көрсетеді.

6 - Кернеу дисплейі

2-ші дисплей тобы: Қалыпты жұмыс жағдайында бұл бөлім ағымдағы мәнді көрсетеді. Ешбір ақаулар болмаған кезде экран тұрақты түрде жанып тұрады және шамадан тыс ток жағдайы орын алса, ол жыпылықтайды. Бағдарламалау кезеңінде бұл дисплей сәйкес параметрлердің сандық мәндерін көрсетеді.

7 - Жарықдиодты индикаторлар:

A>: артық ток ақауы анықталғанда жанады.

V>: жоғары вольтты ақаулық орын алған кезде жанады.

V<: төмен вольтты ақаулық орын алған кезде жанады.

Out: Құрылғы шығыс жұмысын бастағанда жанады.

Қосылу диаграммасы

Негізгі қуат көзінің нөлдік және фазалық сымдары құрылғының кірісі ретінде белгіленген «N» және «L» терминалдарына қосылуы керек.

Асқын және төмен кернеуден қорғалатын жабдықтың бейтарап және фазалық желілері құрылғының Шығыс бөлімінде орналасқан «N» және «L» терминалдарына қосылуы керек.

Өлшемдері
