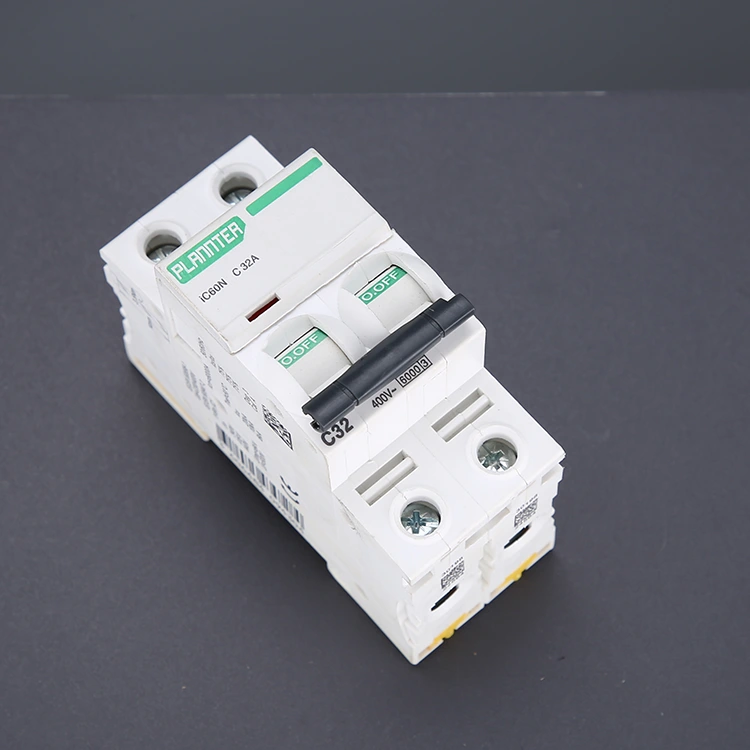

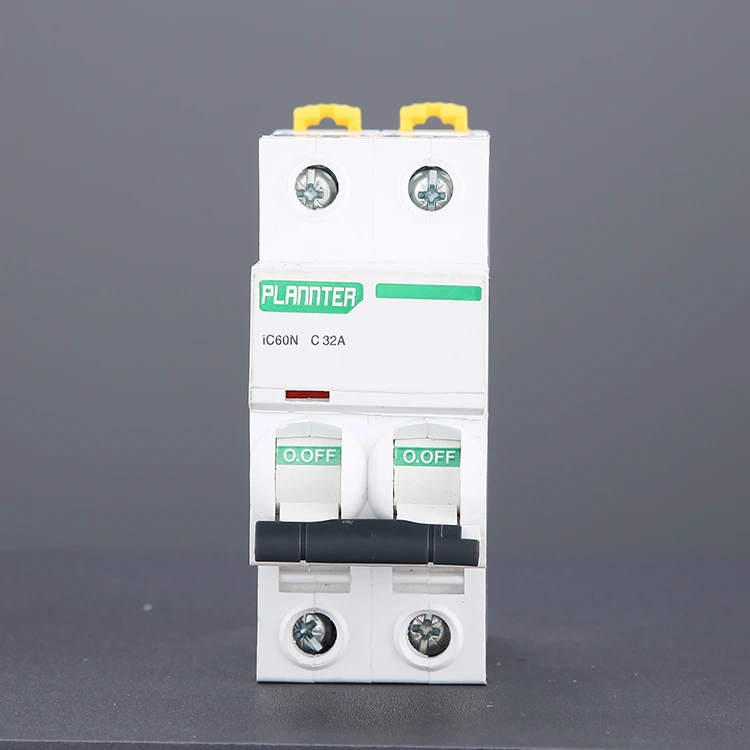

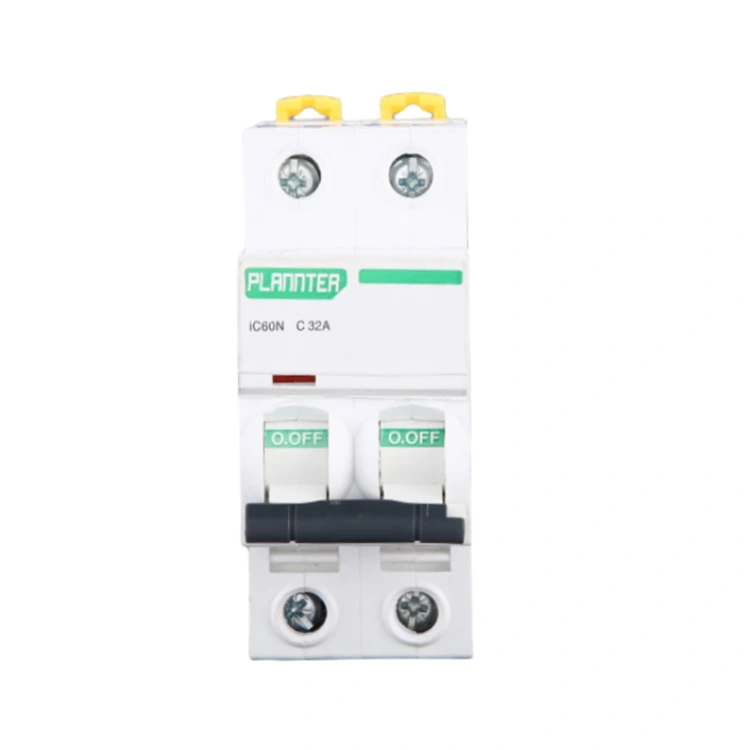

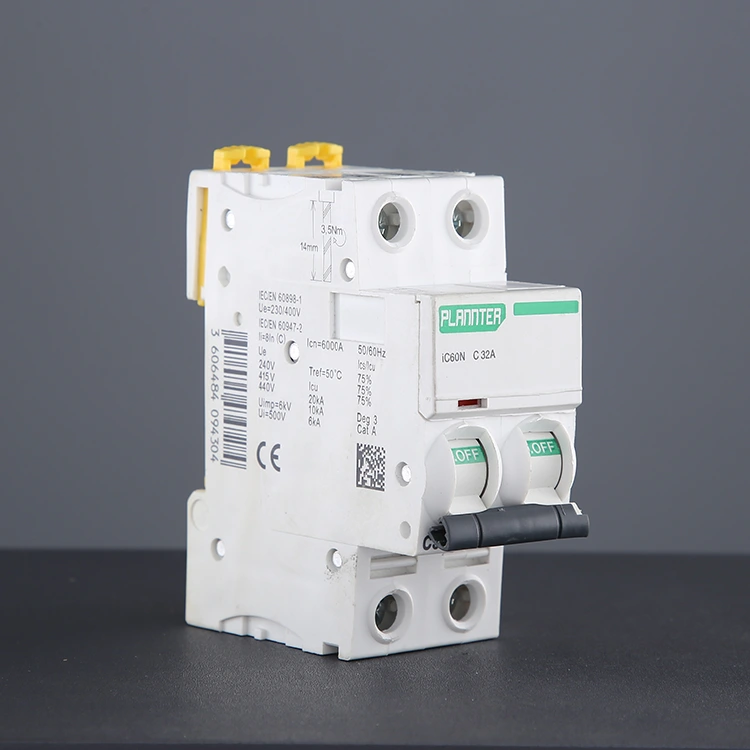

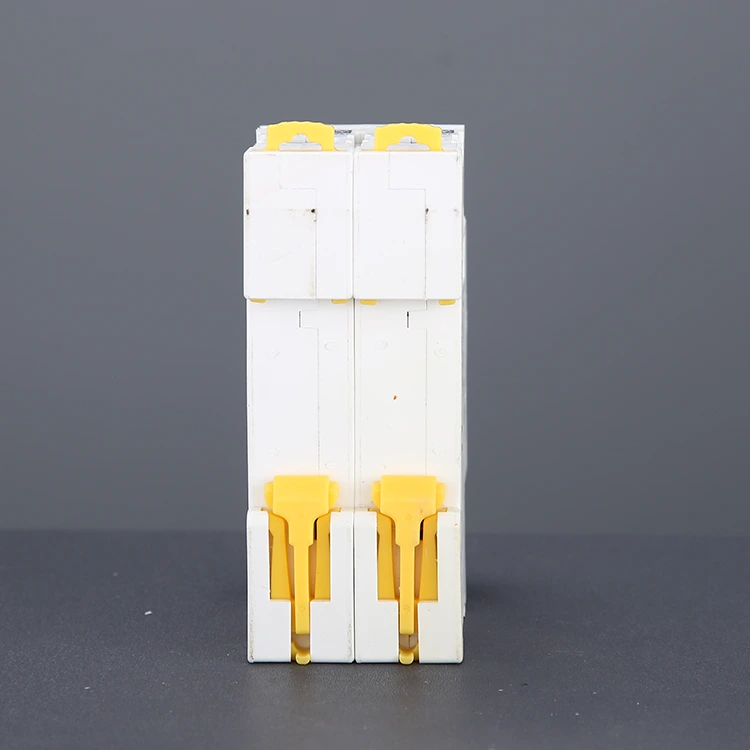

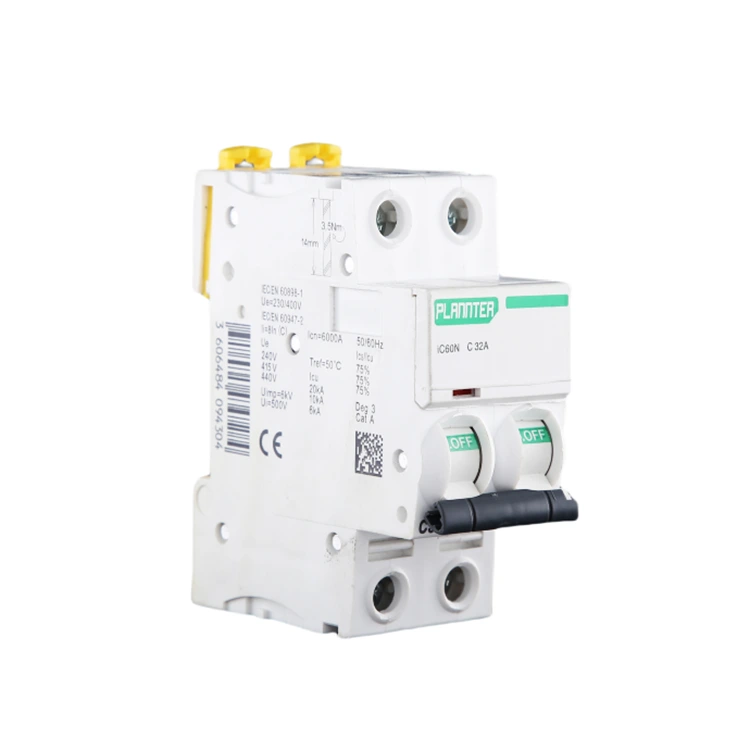

DIN рельсті миниатюралық ажыратқыш

Өрт сымын ғана ажырататын бір полюсті ажыратқыштан (1P) айырмашылығы, 2 полюсті DIN рельсіне орнатылған миниатюралық ажыратқыш нөлдік сымның электрленуіне байланысты электр тогының соғу қаупін болдырмай, өшіру кезінде өрт сымын және нөлдік сымды синхронды түрде ажыратады, бұл жоғары қауіпсіздік факторы болып табылады. Сондықтан, ол әсіресе тұрмыстық кондиционерлер, су жылытқыштар, таратудың негізгі ажыратқыштары, шағын қуат жабдықтары және т.б. сияқты электр қуатының бұзылуынан толық қорғауды қажет ететін қолданбаларға қолайлы.

Неліктен DIN рельс дизайны салалық стандарт болып табылады?

1. Модульдік және икемділік

Блоктары бар құрылыс сияқты, рельске бірнеше автоматты ажыратқыштарды, қалдық ток құрылғыларын, контакторларды немесе релелерді қатар орнатуға болады.

Егер тізбек қосымша тармақты қажет етсе, барлық тарату тақтасын ауыстырмай-ақ, рельстегі бос орынға жаңа ажыратқышты салу керек.

2. Орнатудың ерекше тиімділігі

Электриктер үшін DIN рельсіне орнатылған шағын автоматты ажыратқышты орнату бірнеше секундты алады. Дәстүрлі бұрандамен бекітілген әдістермен салыстырғанда орнату уақыты 80%-дан астамға қысқарады.

3. Стандарттау және өзара алмастыру

IEC 60898 стандартын сақтай отырып, PUGAO автоматты ажыратқыштары ABB, Schneider Electric және Siemens сияқты брендтермен өлшемді түрде толық үйлесімді. Қолданыстағы жабдықты ауыстыру қажет болса, біздің өнімдер тікелей ауыстыру ретінде қызмет етеді.

4. Жылу бөлу және техникалық қызмет көрсету

Рельсті орнату автоматты ажыратқыштарды тоқтатады, олардың артында жылуды тиімді таратуды жеңілдететін ауа айналымын жасайды.

Техникалық қызмет көрсету үшін шкафтың бүкіл қоршауын бөлшектеу қажеттілігін болдырмай, белгілі бір құрылғыны рельстен алып тастау керек.

DIN рельсті монтаждау және тұрақты монтаждау: айырмашылығы неде?

Рельсті орнатуды таңдау сценарийлері: рельсті орнату автоматты ажыратқыш қолданбаларының 90% астамы үшін таңдаулы таңдау болып табылады.

● Стандартты тарату қораптары немесе шкафтар

● Пакеттік орнатуды қажет ететін жағдайлар (инженерлік жобалар)

● Болашақ техникалық қызмет көрсету немесе кеңейту қажет болуы мүмкін жағдайлар

● Тұрғын үй, коммерциялық және көптеген өнеркәсіптік қуат тарату жүйелері

Функция

Шамадан тыс жүктемеден қорғау: Жүктеме тогы ұзақ уақыт бойы номиналды мәннен асып кеткенде, МКБ ішіндегі биметал жылу әсерінен майысып, механикалық механизмнің әрекет етуін іске қосады және тізбекті үзіп, желінің қызып кетуіне және өрттің пайда болуына жол бермейді.

Қысқа тұйықталудан қорғау: Желіде қысқа тұйықталу пайда болғанда және ток бірден көтерілгенде, электромагниттік соққы тез күшті магниттік күш тудырады және контактілерді ажырату үшін байланыстыру механизмін итеріп, миллисекундтық өшіруді жүзеге асырады.

Толық оқшаулау: Техникалық қызмет көрсету немесе күрделі жөндеу кезінде автоматты ажыратқыштың қолмен жұмыс істеуі бір уақытта өрт сызығы мен нөлдік желіні ажыратып, жабдықтың электрленбегенін және операторлардың қауіпсіздігін қамтамасыз етеді.

Қосарлы бақылау: Бұл DIN рельсті орнату миниатюралық ажыратқышы нақты уақытта өрт сызығының және нөлдік сызықтың ағымдағы күйін бақылай алады және кез келген желіде қандай да бір ауытқулар болған кезде қорғау әрекетін дереу орындай алады.

DIN рельсіне орнатылған автоматты ажыратқышты қалай дұрыс орнату керек?

Өнімді жеткізумен бірге PUGAO толық орнату және техникалық қызмет көрсету нұсқаулығын ұсынады; қандай да бір мәселелерге тап болсаңыз, біздің сатудан кейінгі техникалық қолдау көрсету тобына хабарласыңыз. DIN рельсінің дизайны орнату процесін жеңілдететіндіктен, біз стандартты орнату тәжірибесіне негізделген ұсыныстарды да ұсына аламыз.

1-қадам: Қуат көзін ажыратыңыз

Кез келген операцияны орындамас бұрын, тарату қорабына негізгі қуат көзін өшіру қажет. Кіріс терминалдарын тексеру үшін мультиметрді немесе кернеуді тексеру құралын пайдаланыңыз; кернеудің жоқтығын растағаннан кейін ғана жұмысқа кірісіңіз. Оқшауланған қолғаптар мен қорғаныс көзілдіріктерін киюді ұсынамыз.

2-қадам: Орнату ортасын тексеріңіз

Тарату қорабында стандартты 35 мм DIN рельсінің орнатылғанын тексеріңіз. Жылудың таралуын және болашақта техникалық қызмет көрсетуді жеңілдету үшін жеткілікті саңылау бар екеніне көз жеткізіңіз және рельстің бос болмай сенімді бекітілгенін растаңыз.

3-қадам: Ажыратқышты рельске орнатыңыз

Ажыратқыштың жоғарғы қысқышын DIN рельсімен туралаңыз, содан кейін төменгі қысқыш автоматты түрде орнына түскенше төмен басыңыз. Құрылғы мықтап бекітілген және ешбір дірілсіз болуы керек.

Модульдік дизайн бірнеше автоматты ажыратқыштарды қатар орнатуға мүмкіндік береді.

4-қадам: Қуат және жүктеме желілерін қосыңыз

Стандартты сым конфигурациясы қуат кірісін жоғарғы терминалдарға және жүктеме шығысын төменгі терминалдарға қосуды қамтиды. Көрсетілген ток деңгейіне сәйкес келетін сымдарды пайдаланыңыз (мысалы, 32А ажыратқыш үшін ≥4мм² сым қимасы ұсынылады). Бос қосылымдарды немесе қызып кетуді болдырмау үшін терминал бұрандаларын мықтап қатайтыңыз.

5-қадам: Сымдар мен орнату күйін тексеріңіз

Барлық сым қосылымдарының қауіпсіз екенін және ешқандай жалаңаш сымдардың көрінбейтінін растаңыз. Полярлықты және фазалар ретін тексеріңіз — бұл әсіресе үш фазалы жүйелер үшін өте маңызды. Автоматты ажыратқыштың «OFF» (ажыратылған) күйінде екеніне көз жеткізіңіз.

6-қадам: Қуатты қосуды тексеру

Негізгі қуат көзін қалпына келтіргеннен кейін дұрыс жұмыс істеуін тексеру үшін автоматты ажыратқышты «ҚОСУ» күйіне ауыстырыңыз. Кез келген қалыптан тыс шуды, қызып кету белгілерін немесе күтпеген өшірулерді тексеріңіз.

Жиі қойылатын сұрақтар

1. Сіз сауда компаниясы немесе өндірушісіз бе?

Біз DIN рельсті миниатюралық ажыратқышта 10 жылдық тәжірибесі бар кәсіби зауытпыз.

2. Сіз теңшелген қызметті қабылдайсыз ба?

Біз OEM/ODM қызметін ұсынамыз, біз сіздің бренд логотипін өнімдерге басып шығара аламыз. Кәсіби техникалық және баға белгілеу командасы сіздің сызбаларыңыз бен параметр талаптарына сәйкес қанағаттанарлық шешімдерді ұсына алады.
