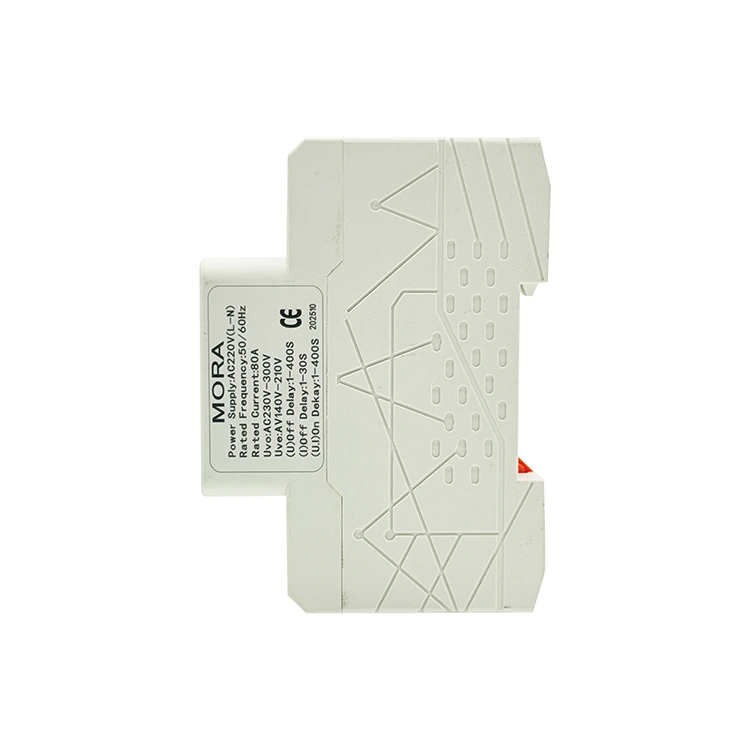

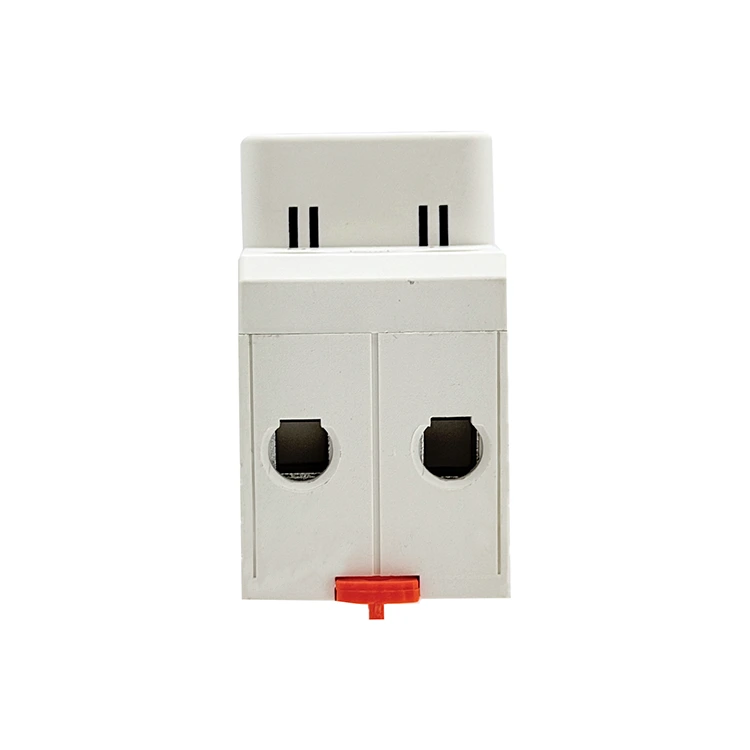

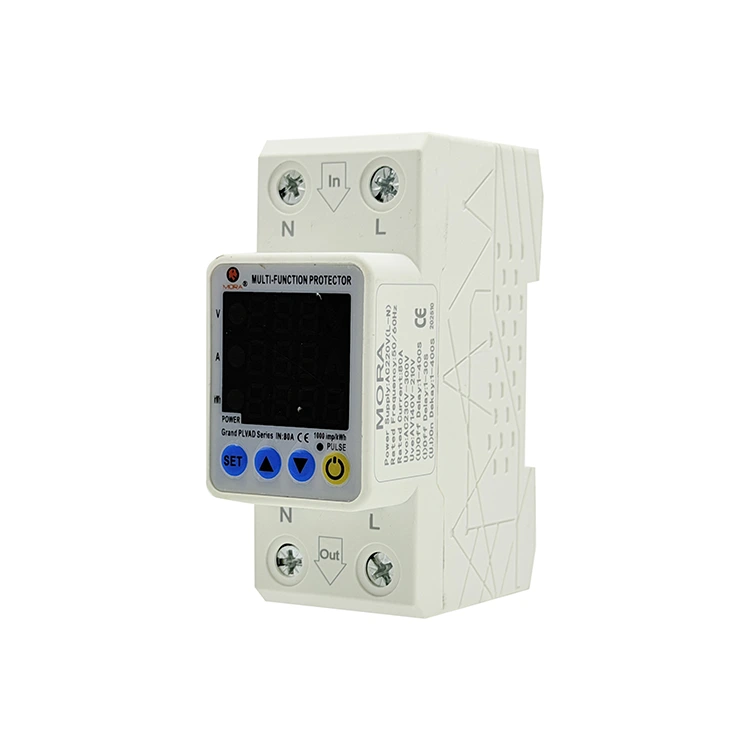

2P Автоматты қайта қосылатын кернеуден қорғағыш M түріндегі үштік дисплей

Қашықтағы инфрақұрылым үшін коммутациялық құрылғыларды сатып алатын сатып алу топтары жүйенің жұмыс уақытын арттыру үшін уақытша қуат ақауларынан автоматты түрде қалпына келтіретін смарт қорғаныс модульдерін қажет етеді. Пугао (Мора) әзірлеген және құрастырған, өнімділігі жоғары 2P автоматты қайта қосылатын кернеуден қорғағыш M типті үш еселік дисплей осы қараусыз қолданбалар үшін арнайы әзірленген. Негізгі қолмен қалпына келтіру релесі шегінен шығып, бұл құрылғы сапардан кейін тор жағдайларын бақылайтын интеллектуалды автоматты қайта жабу алгоритмін ұсынады. Қызметтік кернеу белгіленген кері санақ кезеңі үшін қауіпсіз параметрлер шегінде тұрақтанғаннан кейін, ішкі қозғалтқышпен басқарылатын механизм төменгі ағындағы телекоммуникациялық массивтерге, қауіпсіздік желілеріне немесе ауа райын бақылау жүйелеріне қуатты қалпына келтіре отырып, тізбекті автоматты түрде жауып тастайды.

Ақаулық есептегіш интеграциясы бар үш терезелі массив

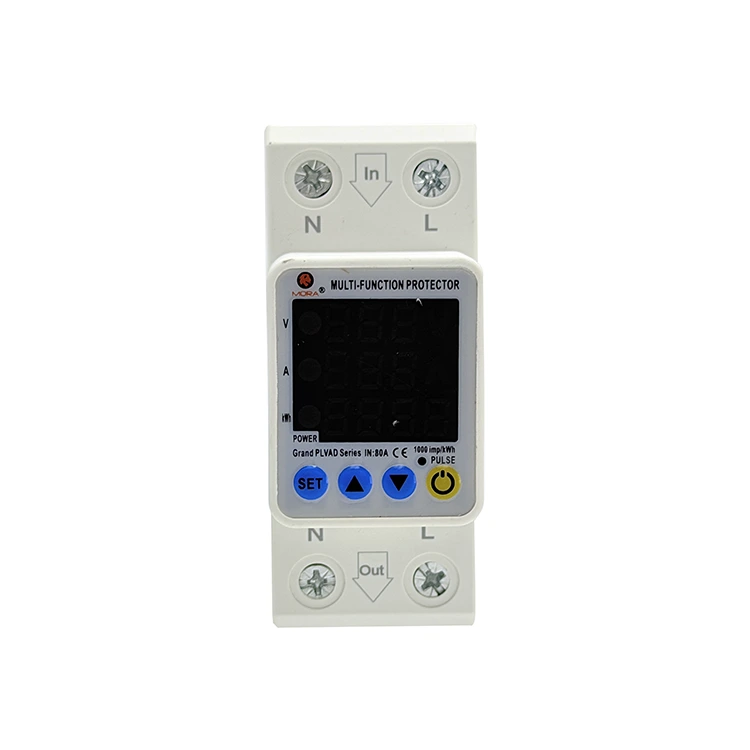

Көпөлшемді деректердің синхронды дисплейі: M типті 2P автоматты қайта қосылатын кернеуден қорғағыш үш еселік дисплей сәйкесінше нақты уақыттағы кернеуді, нақты уақыттағы токты және жинақталған ақау уақыттарын көрсетеді, нақты деректер классификациясы және тізбектің жұмыс күйін бір экранда толық түсіну.

Сандық ақаулық туралы ерте ескерту: кіріктірілген ақаулық есептегіш жұмыс цикліндегі асқын кернеу мен асқын токтың шығу санын жаза алады. Техникалық қызмет көрсету қызметкерлері болжамды техникалық қызмет көрсетуді жүзеге асыра отырып, ақау деректері арқылы жердегі тордың тұрақтылығын және төменгі ағынды жабдықтың ескіруін бағалай алады.

Өнімнің негізгі артықшылықтары

Қашықтан басқару және жөндеу жүк көліктерінің роликтерін жою

• Қашықтан техникалық қызмет көрсетудің ауыртпалық нүктелерін шешу: ұялы байланыс базалық станциялары, тау метеорологиялық станциялары және бақылаусыз сорғы станциялары үшін желдің өтпелі ауытқуы дәстүрлі қорғаныс релелерінің өшіп қалуына және өшіп қалуына себеп болады, бұл жоғары уақыт пен еңбек шығындарымен орнында қолмен қалпына келтіруді қажет етеді.

• Жүйенің жұмыс істеу уақытын барынша арттыру: ақауларды автоматты түрде бақылауды, тұрақтылықты бағалауды және механикалық қайта жабуды қалпына келтіруді толық процесті жүзеге асырады. Тордың уақытша ауытқулары үшін 2P автоматты түрде қайта қосылатын кернеуден қорғағыш M типті үштік дисплей адамның араласуынсыз қуатты қалпына келтіруді дербес аяқтайды, жөндеу және жөндеу шығындарын айтарлықтай азайтады және жабдықтың үздіксіз жұмыс жылдамдығын жақсартады.

Реттелетін қайта жабу циклі және интеллектуалды қауіпсіздік құлыптауы

• Ақаулықтың қайталама зақымдалуын болдырмау: тұрақты қысқа тұйықталу ақаулары үшін қайталап қайта жабу желілер мен жабдыққа термиялық зақым келтіреді. 2P автоматты қайта қосу кернеуін қорғау құралы M типті үштік дисплей максималды қайта жабу әрекеттерінің реттелетін параметрін қолдайды.

• Қауіпсіздікті автоматты түрде құлыптау: алдын ала орнатылған қайта жабу уақыттары таусылғанда және ақаулық әлі де болса, жүйе қозғалтқыш жетек механизмін құлыптап, ақау дабылын қосады және қауіпті циклдік ауысуды болдырмау үшін тізбекті оқшауланған күйде ұстайды.

Техникалық өнімділік параметрлері

• Номиналды жұмыс тогы опциялары: 40A / 63A үздіксіз жүктеме рейтингі

• Автоматты қайта жабу уақытының реттелу мүмкіндігі: 1 секундтан 900 секундқа дейінгі максималды диапазон

• Үздіксіз қайта жабудың максималды циклдері: құлыптау алдында 1-30 конфигурацияланатын әрекет

• Кернеуді бақылау дәлдігі / ток диапазоны: ±1% ауытқу / 0,5А - 63А динамикалық көрсеткіш

• Терминалдың көлденең қимасының сыйымдылығы: 25 мм² дейін қатты / 16 мм² ілгекпен (M5 қысқыш)

• Шассидің диэлектрлік беріктігі: 2,5 кВ тексерілген оқшаулау кедергісі

• Сәйкестік және сертификаттар: CE сертификатталған, RoHS сәйкес, EN 60947-1 құрылымдық стандарттарына сәйкес

Жиі қойылатын сұрақтар

С: Егер тор толығымен 0В дейін төмендесе, қозғалтқыштың төменгі ағынды берілістерді қорғау үшін қалдық қуаты жеткілікті ме?

A: Иә. Өнеркәсіптік жоғары қуатты энергия сақтау конденсаторларымен жабдықталған, желі кенеттен толық сөніп қалған жағдайда, жинақталған электр энергиясы редуктор механизмін лезде іске қосу әрекетін аяқтау үшін жетектей алады, контактілерді қауіпсіз ашуға және құлыптауға мәжбүрлейді, басқару қуаты толығымен таусылғанға дейін жүктеме жағынан электр қуатының ағып кетуін қамтамасыз етеді.

С: Тұрақты тор ақаулары кезінде максималды қайта жабу шегіне жеткенде не болады?

A: Тұрақты тізбек ақауларына тап болған кезде, алдын ала орнатылған қайта жабу әрекеттерін торды қалпына келтірмей орындағаннан кейін, 2P автоматты қайта қосу кернеуін қорғау құралының M типті үш еселік дисплейі қозғалтқышты басқару функциясын автоматты түрде құлыптайды, барлық автоматты қайта жабу әрекеттерін өшіреді және тізбекті ашық күйде ұстайды. Ол ақаулы тізбектерге шексіз циклдік ауысуды болдырмайды, ішкі механикалық құрылымдарды және төменгі ағынды желілерді термиялық зақымданудан қорғайды және қалпына келтіру үшін ақауларды қолмен жоюды және қалпына келтіруді қажет етеді.

С: Контроллер өтпелі кернеуді тұрақты қысқа тұйықталудан қалай ажыратады?

A: Жүйе кернеуді анықтау және ток таңдауын қосарлы анықтау механизмін біріктіреді. Қайта жабуды анықтау кезінде, егер желі кернеуі тұрақты болса, бірақ лезде үлкен ток секірісі пайда болса, MCU оны дереу қысқа тұйықталудың тұрақты ақаулығы ретінде бағалайды, қайта жабудың кешігуін орындамай, лезде өшіруді іске қосады және ішкі коммутациялық құрылымды жоғары ток әсерінен зақымданудан қорғайды.
