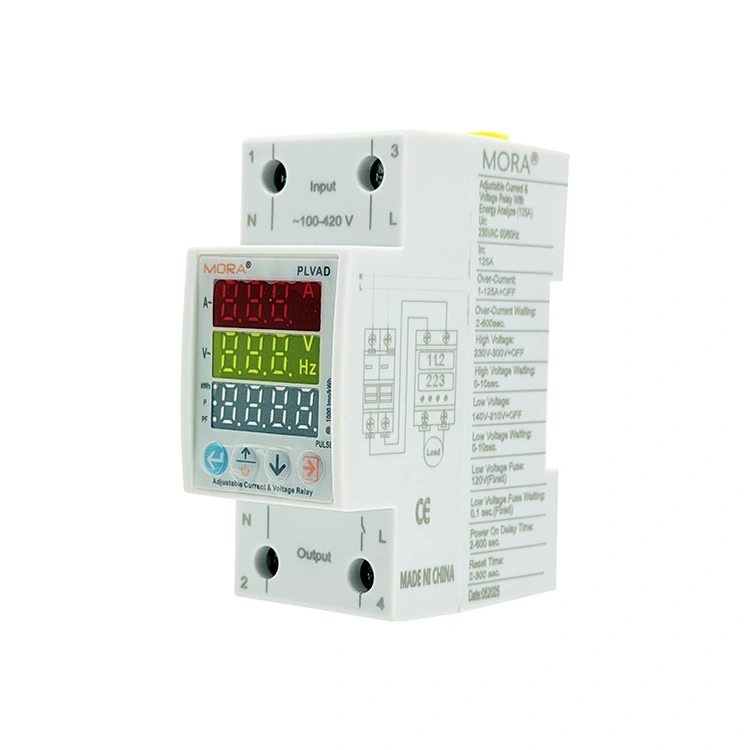

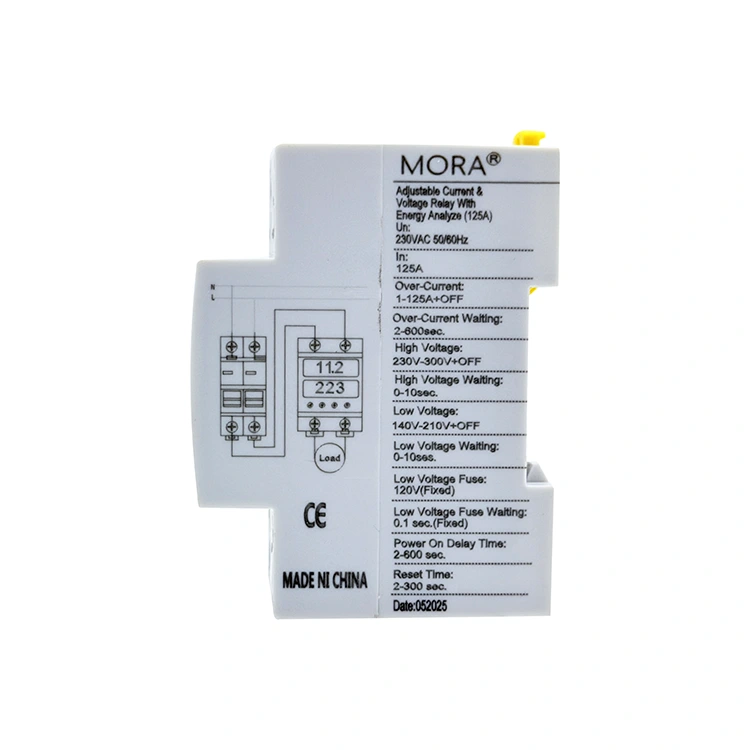

Үш дисплейі бар C типті 2P сандық кернеуден қорғау құралы

Өнеркәсіптік тарату құрылғыларын сатып алушылар рельстік кеңістікті үнемдейтін және далалық сымдардың күрделілігін азайтатын көп функциялы бақылау құрылғыларын іздейді. PUGAO (Mora) дәлдікпен құрастырылған, үш рет дисплейі бар жоғары тиімді 2P сандық кернеуден қорғау құралы C типті ені 36 мм модульдік пакетпен бір жерде осы іздеу мақсатына жауап береді. Ескі қос терезелі конструкциялардан айырмашылығы, бұл құрылғыда кірістірілген ішкі ток сенсоры және жоғары ажыратымдылықтағы ағып кетуді бақылау тізбегі бар. Борттық микропроцессор сезімтал автоматтандырылған машиналарды толық қорғауды қамтамасыз ету үшін асқын кернеу, асқын ток және қалдық ток ақауларына тәуелсіз реттеу ауқымдарын қамтамасыз ете отырып, бұл кірістерді бір уақытта өңдейді.

Үш терезелі интерфейс техникалық қызмет көрсету тиімділігі үшін не істей алады?

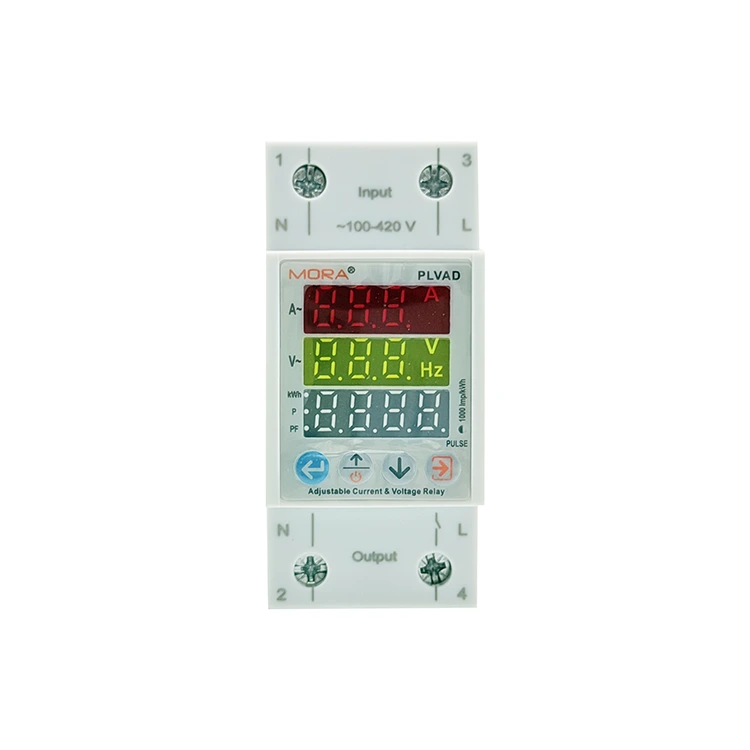

Заманауи автоматтандыру қосалқы панельдері диагностиканы жеңілдету және бос уақытты болдырмау үшін егжей-тегжейлі электрлік деректерді қажет етеді. Үш дисплейі бар C типті 2P сандық кернеуді қорғау құралы желі кернеуін (V), белсенді тізбек тогын (A) және нақты уақыттағы қалдық ток/қуат көрсеткіштерін бір уақытта көрсететін үш тәуелсіз, жинақталған сандық дисплей терезесін пайдаланады. Бұл нақты уақыттағы деректер дисплейі беткі тақта түймелерін пайдаланып мәзірлерді қолмен айналдыру қажеттілігін болдырмайды, бұл күрделі ақаулық жүйенің жоспардан тыс өшірілуіне әкелмес бұрын техникалық қызмет көрсету топтарына теңгерімсіз жүктемелерді, гармоникалық токтарды немесе сәтсіз оқшаулауды бірден анықтауға мүмкіндік береді.

Техникалық өнімділік параметрлері

• Жұмыс кернеуінің диапазоны: 140В - 300В айнымалы ток (50/60 Гц)

• Ағымды бақылау сыйымдылығы (Iₘₐₓ): 1А-дан 63А-ға дейін реттеледі (қадам: 0,1А)

• Ағып кетуге сезімталдық спектрі: 10мА-дан 99мА-ға дейінгі диапазон немесе конфигурацияланатын айналып өту

• Деректерді жаңарту жылдамдығы / дәлдігі: ≤ 0,5 с Сынама алу циклі / метрология 1.0 сыныбы

• Терминал сымдарының сыйымдылығы: 25 мм² қатты / 16 мм² икемді сымды кабельді қабылдайды

• Сәйкестік және сертификаттар: CE сертификатталған, RoHS сәйкес, IEC 60947-2 B қосымшасы стандарттарына сәйкес жасалған

Микросекундтық жердегі ағып кетуді бақылау

Миллиметрлік деңгейдегі ағып кетудің дәлдігін бақылау: қалдық токтың кәсіби бақылау өзегімен жабдықталған ол сымның ескіруінен, ылғалдың инфильтрациясынан және оқшаулаудың зақымдалуынан туындаған кішкентай ағып кету сигналдарын дәл түсіріп, миллиампер деңгейіндегі жерге тұйықталу тогын нақты уақыт режимінде бақылауды қолдайды.

Қосарланған өрт пен электр тогының соғуының алдын алу: қысқа тұйықталудан қорғау негізінде тізбек үшін екінші қауіпсіздік қорғаныс тосқауылын жасайды, оқшаулаудың бұзылуынан туындаған электрлік өрттерді және электр тогының соғуын тиімді болдырмайды және ескі сым қондырғылары мен қауіпсіздік деңгейі жоғары өнеркәсіптік сценарийлер үшін жарамды.

Кірістірілген аз шығынды ток сенсоры және артық токтан қорғау

Біріктірілген зондтау кеңістігін үнемдейтін дизайн: кірістірілген төмен кедергісі жоғары дәлдіктегі ток трансформаторы, 0–63A толық диапазондағы жоғары дәлдіктегі ток бақылауын қолдайды. Үш дисплейі бар C типті 2P цифрлық кернеуді қорғау құралы сыртқы CT сенсорлары мен қосалқы сымдардың қажеттілігін болдырмайды, тарату қорапшасының ішкі орналасуын айтарлықтай оңтайландырады және инженерлік шығындарды азайтады.

Интеллектуалды токты анықтау: пайдаланушылар шамадан тыс ток шегін және кешігу уақытын теңшей алады. Жүйе қозғалтқышты іске қосу кезінде лезде пайда болатын токты автоматты түрде анықтап, оны болдырмайды, қолайсыздықтар туғызбайды және тізбек жабдығын қорғау үшін шын тұрақты шамадан тыс жүктелу ақаулары үшін қуат көзін жылдам ажырата алады.

Ұзақ мерзімді тұрақты байланыс

• Газ өткізбейтін сымның дизайны: никельмен қапталған мыс қапсырмалар мен M5 болат композиттік бұрандалар күшті қысқыш күші бар 2,5 Нм сымның максималды моментін қолдайды.

• Қартаюға қарсы және босаңсуға қарсы: Терминалдың ішкі қабырғасындағы сырғанауға қарсы терең тістер мыс сымның өзегіне мықтап тістеп, мыс сусымалысы мен ұзақ мерзімді термиялық циклден туындаған бос контакт ақауларын тиімді шешеді және төзімділігі төмен тұрақты жұмысты сақтайды.

Жиі қойылатын сұрақтар

С: Қуаты аз жабдық қалыпты жұмыс істеп тұрғанда, ағымдағы дисплей неліктен 0,0А көрсетеді?

A: Осы үлгідегі кірістірілген ток трансформаторы 0,5А минималды анықтау шегімен өнеркәсіптік жоғары қуатты жүктемені бақылау үшін калибрленген. Шағын шамдар мен күту режиміндегі электроника сияқты қуатты аз жабдықтың жұмыс тогы анықтау шегінен төмен, сондықтан дисплейде 0,0А көрсетіледі. Үштік дисплейі бар бұл 2P сандық кернеуден қорғау құралы төмен қуатты жабдықты микротокты өлшеуге емес, өнеркәсіптік жоғары жүктемеден қорғауға арналған.

С: Ағып кетуден қорғау функциясын бастапқы ағу деңгейі жоғары ескі қондырғылар үшін өшіруге бола ма?

A: Иә. Қалдық ток шегін 10–99 мА шегінде еркін реттеуге немесе ескі желілердің бастапқы ағып кетуінен туындаған келеңсіздіктерді болдырмау үшін бағдарламалау мәзірі арқылы қолмен өшіруге болады. Жұмыс орнында жерге тұйықтау қауіпсіздігінің техникалық сипаттамаларына сәйкестігін қамтамасыз ету үшін жердегі сымдардың қауіпсіздігін растағаннан кейін оны білікті электрикпен басқару ұсынылады.

С: Электр қуатын өшіргеннен кейін теңшелген кернеу мен ток параметрлері жоғалады ма?

Ж: Жоқ. Пайдаланушы орнатқан барлық қорғаныс шектері мен жұмыс параметрлері борттық EEPROM ұшпайтын чипте бекітілген, батареяның резервтік көшірмесі қажет емес. Параметрлер тұрақты сақталады және желі қуатын қалпына келтіргеннен кейін қорғау жұмысын жалғастыру үшін автоматты түрде жүктелуі мүмкін.
