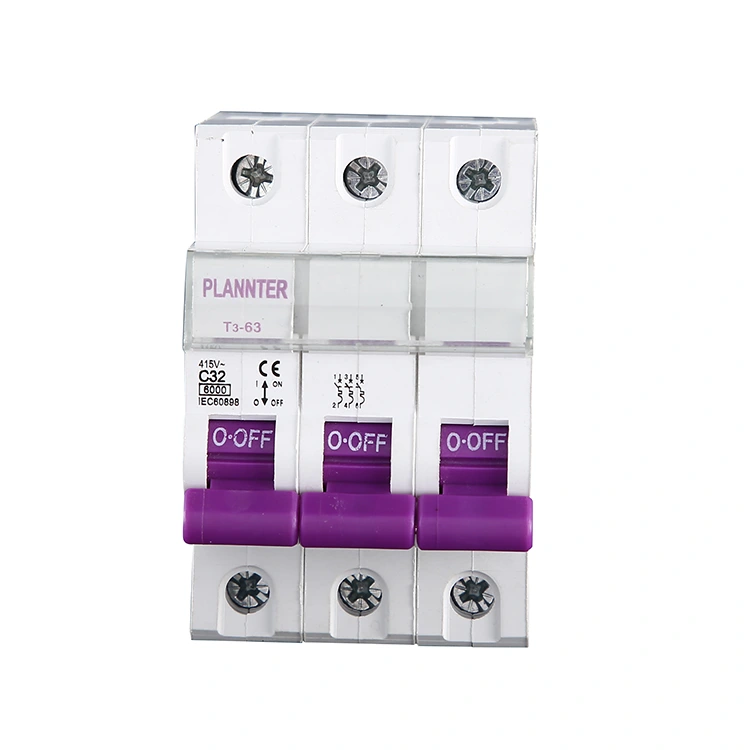

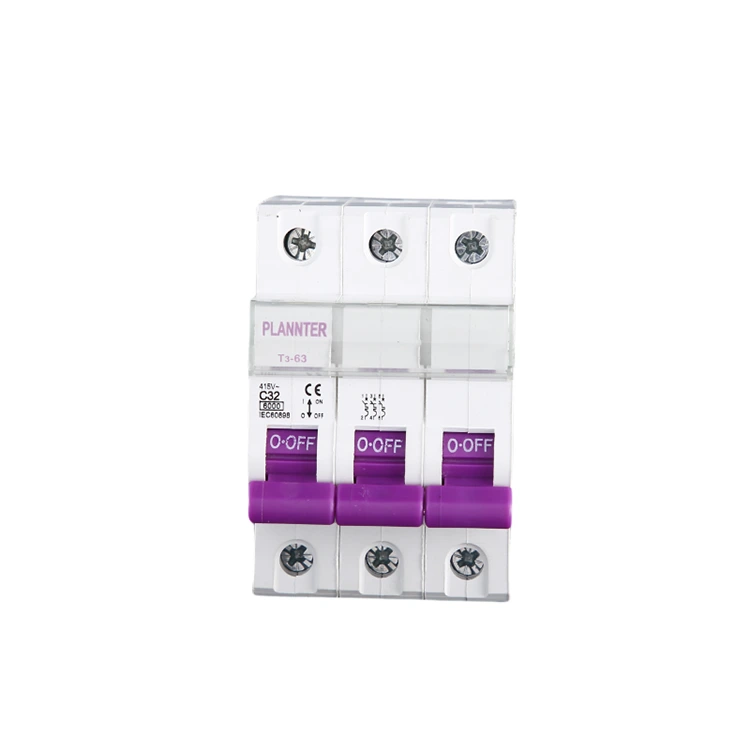

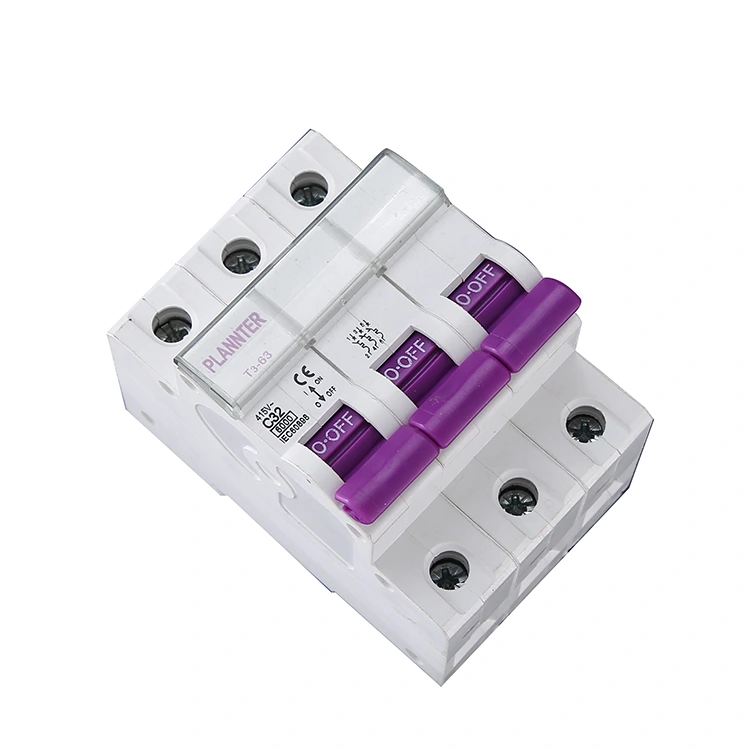

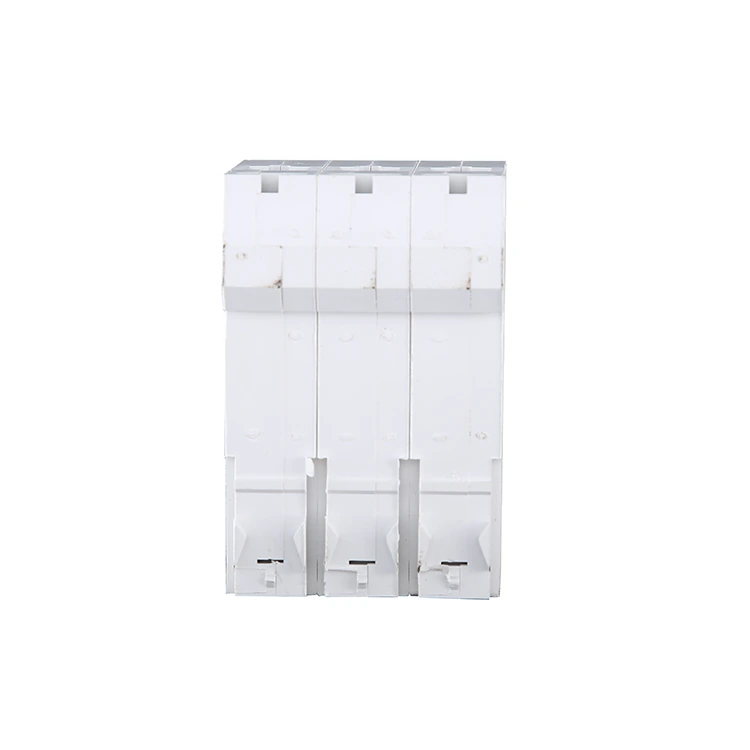

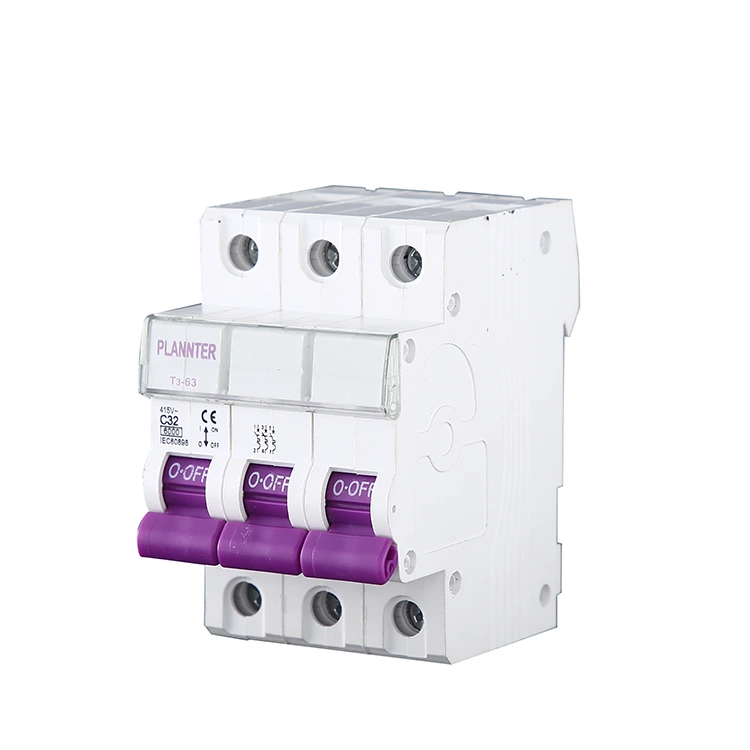

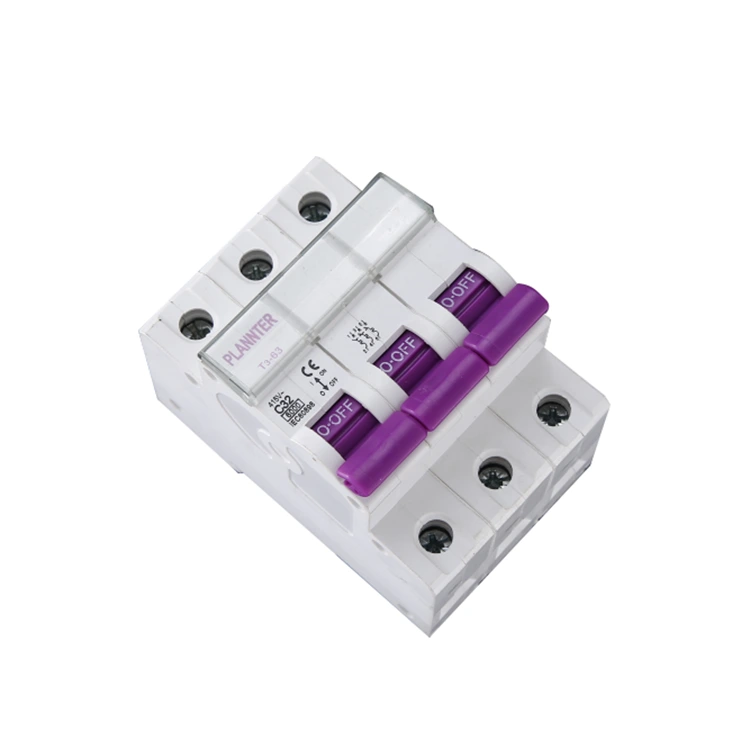

3 полюсті айнымалы токтың ажыратқышы

3 полюсті айнымалы ток сөндіргіші өнеркәсіптік, коммерциялық және азаматтық салаларда кеңінен қолданылатын, үш фазалы тізбектерге арналған төмен вольтты электр құрылғыларының санатына жатады, ағымдағы ауытқулар, мысалы, шамадан тыс жүктеме, қысқа тұйықталу жағдайлары, жабдықты және персонал қауіпсіздігін қорғау үшін тізбекті автоматты түрде өшіреді. Өндіруші ретінде PUGAO (Plannter Electric) таңдап, зауыттық бағаны алыңыз.

Өнім ерекшеліктері

1. Үш фазалы синхронды басқару

Бұл 3 полюсті айнымалы ток ажыратқыш L1, L2 және L3 үш фазалы электр желілерін бір уақытта қосуға немесе ажыратуға қабілетті. Кез келген бір фазада ақаулық орын алса, құрылғы барлық үш фазада бір уақытта электр қуатын өшіреді, осылайша фазалық жоғалу жағдайында жұмыс істеу нәтижесінде жабдықтың зақымдалуын болдырмайды.

2. Шамадан тыс жүктемеден және қысқа тұйықталудан қорғау

Шамадан тыс жүктемеден қорғау: тұрақты шамадан тыс ток жағдайларын шешу үшін термиялық өшіруді пайдаланады.

Қысқа тұйықталудан қорғау: жоғары ток ақауларын лезде тоқтату үшін магнитті өшіруді қолданады.

Осы жетілдірілген өнімді таңдау арқылы сіз электр тізбегіңіз үшін жан-жақты қауіпсіздікті қамтамасыз етесіз.

3. Жақсартылған жабдықты пайдалану қауіпсіздігі

Бұл өнім үш фазалы кернеудің теңгерімсіздігімен байланысты тәуекелдерді азайтады, қозғалтқыштар мен компрессорлар сияқты маңызды жабдықты қорғайды және жабдықтың зақымдалуы мен тоқтап қалуға байланысты шығындарды тиімді азайтады.

4. Модульдік жобалау және орнату

PUGAO өнімдерінде қуат тарату шкафтарына немесе басқару панельдеріне үздіксіз біріктіруге мүмкіндік беретін DIN рельсті орнату дизайны бар. Бұл инжинирингтік жобалар аясында тиімді топтаманы орнатуды және техникалық қызмет көрсетуді жеңілдетеді.

Негізгі параметрлер мен техникалық сипаттамалар

Өнімді сатып алғанда немесе таңдағанда, жобаның нақты талаптары негізінде 3-полюсті айнымалы ток ажыратқышының келесі параметрлерін тексеруге немесе қажеттіліктеріңізге бейімделген кешенді шешімді әзірлеу үшін бізге хабарласуға болады.

Номиналды кернеу (Ue): Әдетте 380В, 400В немесе 415В айнымалы ток (үш фазалы жүйелер үшін).

Номиналды ток (In): Жалпы рейтингтерге 16A, 32A және 63A кіреді; жоғары ток үлгілері 100А немесе 125А дейін қол жетімді.

Үзіліс сыйымдылығы (Icn): 6кА немесе 10кА сияқты. Үш фазалы қуатпен байланысты жоғары қуат деңгейлерін ескере отырып, қауіпсіздіктің артық болуын жақсарту үшін 10кА спецификациясына басымдық беру ұсынылады.

Қозғалыс қисығы:

C түрі: кеңсе ғимараттарына, жарықтандыру жүйелеріне немесе жалпы коммерциялық қуатты таратуға жарамды.

D түрі: номиналды токтан 10-14 есе лездік кіріс токтарына төтеп бере алатын қозғалтқышты іске қосу қолданбалары үшін арнайы әзірленген.

Қолдану бойынша сақтық шаралары

1. Электр жүйелері өте күрделі. Қауіпсіздік мақсатында 3 полюсті айнымалы ток ажыратқыштарын пайдалану және орнатуды білікті техниктер орындауы керек. Мысалы, жұмыс кезінде алдымен жүктеме жағындағы қуат көзін ажыратыңыз, содан кейін екінші және үшінші жақтарды ажыратыңыз.

2. Жұмыс кезінде жұмыс тәртібін қатаң сақтаңыз. Электр жүйесінің қалыпты жұмысына әсер ететін кез келген жағдай туындаса, шұғыл шараларды қабылдаңыз.

3. Сәтті орнатудан кейін автоматты ажыратқыш қалыпты жұмыс істейді. Жұмыс кезінде ағымдағы деректерді дереу бақылаңыз және мерзімді тексерулер мен техникалық қызмет көрсетуді орындаңыз.

3-полюсті айнымалы ток сөндіргіш қашан қажет?

Кәсіби өндіруші және жеткізуші ретінде PUGAO сонымен қатар 1-полюсті (1P) және 2-полюсті (2P) автоматты ажыратқыштарды ұсынады; дегенмен, өнімді таңдауға қатысты, үш фазалы электр жабдықтарымен немесе үш фазалы электр желілерімен жұмыс істегенде 3 полюсті (3Р) автоматты ажыратқышты пайдалану керек. Төменде нақты сценарийлер бойынша ұсыныстарымыз берілген:

1. Үш фазалы қозғалтқыш жабдығы

Мысалы, өнеркәсіптік қозғалтқыштар, су сорғылары, ауа компрессорлары және т.б.

Себебі:

Үш фазалы қозғалтқыштар барлық үш фазада бір уақытта қуат көзін қажет етеді. Егер басқалары белсенді болып қалған кезде тек бір фаза үзілсе, қозғалтқыш «фазалық жоғалту» жағдайында жұмыс істейді; бұл сөзсіз қозғалтқыштың жанып кетуіне әкеледі, бұл айтарлықтай қаржылық шығынға әкеледі.

2. Үш фазалы электрмен жабдықтау жүйелері

Мысалы, зауыттық электр қуатын тарату жүйелері, коммерциялық үш фазалы сымдар, үш фазалы тарату шкафтары және т.б.

Себебі:

Мұндағы негіздеме жоғарыда аталған жабдық санатын көрсетеді: үш фазалы желілер синхронды түрде қосылуы және өшірілуі керек. Кез келген бір фазада аномалия орын алса, жан-жақты, синхрондалған үш фазалы қорғанысты қамтамасыз ету үшін бүкіл тізбекті ажырату керек.

3. Қуатты өнеркәсіптік немесе коммерциялық жабдықтар

Мысалы, орталық ауаны баптау жүйелері, өнеркәсіптік жылу жабдықтары, автоматтандырылған өндіріс машиналары және т.б.

Себебі:

Мұндай жабдық әдетте жоғары қуатты тұтынады және үш фазалы қоректендіруге сүйенеді; демек, оның дұрыс жұмыс істеуі үшін тұрақты және теңдестірілген үш фазалы ток қажет.

4. Фазалық жоғалтудан қорғауды қажет ететін басқа сценарийлер

Мұндай жабдықты қамтитын жобаларда 3P құрылғысының орнына 1P немесе 2P ажыратқыштарын пайдалану қауіп тудырады: егер бір фаза үзіліп, басқалары қуатталған күйде қалса, жабдық бұзылған және қалыптан тыс күйде болса да жұмысын жалғастырады.

Арнайы шешім дизайны және техникалық қолдау қызметтері үшін PUGAO компаниясына хабарласыңыз.

Жиі қойылатын сұрақтар

С: PUGAO теңшеу қызметтерін ұсына ма?

A: Иә, біз теңшелген қызмет көрсетеміз. Зауытта 14 жылдық кәсіби тәжірибесі бар 3 полюсті айнымалы ток ажыратқышының қытайлық өндірушісі ретінде сіз нақты қажеттіліктерге сәйкес номиналды ток, ажырату қуаты және орнату әдісі сияқты параметрлерді теңшей аласыз.

С: Қандай техникалық параметрлерді көруім керек?

A: 1. Номиналды ток – жүктің нақты жұмыс тоғына сәйкес келуі керек;

2. Номиналды жұмыс кернеуі - жүйенің кернеу деңгейімен бірдей болуы керек;

3. Қысқа тұйықталуды ажырату қабілеті - Орнату орнында күтілетін қысқа тұйықталу токынан үлкен болуы керек.
