Біз сізді жоғары сапалы және ұзаққа созылатын айнымалы токтың құйылған қорапты ажыратқыштарға тапсырыс беруге шақырамызPUGAO (Plannter Electric). Өз зауытымыз бар кәсіпқой өндіруші және жеткізуші ретінде біз сату алдындағы кеңес беруден бастап сатудан кейінгі техникалық қолдау қызметтеріне дейін бір терезе шешімін ұсынамыз.
Негізгі құрылым
Айнымалы токты автоматты ажыратқыштардың жоғары токтарды өңдеу қабілеті негізінен келесі үш құрамдас бөлікке байланысты:
1. Қалыпталған қорап
Бұл компонент электрлік оқшаулауды да, механикалық қолдауды да қамтамасыз етеді; ол электр тогының соғуын болдырмау үшін ток өткізетін бөліктерді толығымен қоршайды, ықшам құрылымды ұсынады және іс жүзінде ешқандай техникалық қызмет көрсетуді қажет етпейді.
2. Доғалық сөндіру камерасы
Ажыратқыш жоғары токты үзген кезде контактілер арасында жоғары температуралы электр доғасы пайда болады. Доғаны сөндіретін камера доғаны сегменттеуге, ұзартуға және салқындатуға арналған көптеген параллельді металл пластиналардан тұрады, сайып келгенде, айнымалы ток нөлдік нүктеден өтетін сәтті пайдалану арқылы оны сөндіреді. Бұл механизм оның мыңдаған амперге жететін қысқа тұйықталу токтарын қауіпсіз үзу қабілетінің кілті болып табылады.

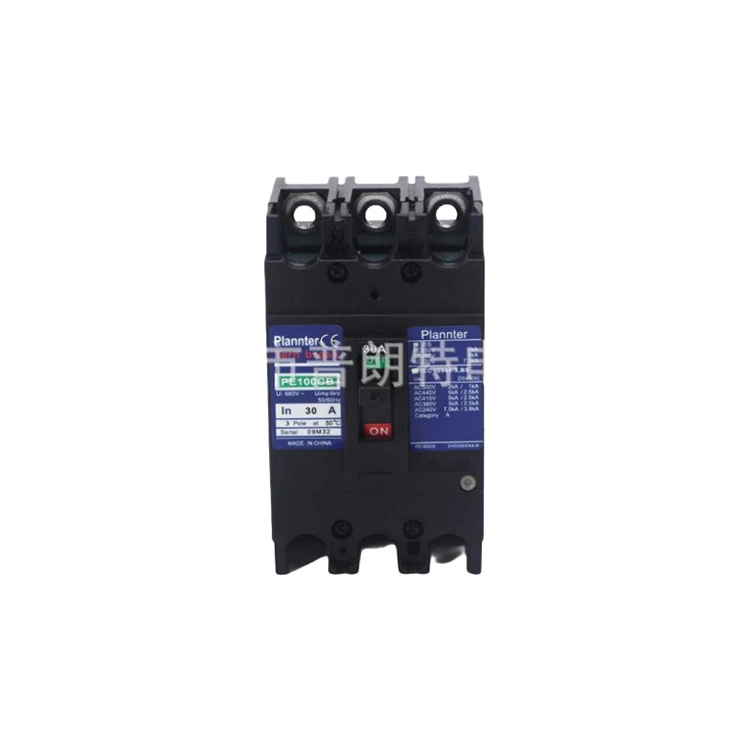

3. Сапар блогы
Бұл автоматты ажыратқыштың өнімділігін анықтайтын негізгі элементті құрайды. Сапар қондырғылары негізінен екі түрге бөлінеді: жылу-магниттік және электронды. Біріншісінің негізгі компоненттері биметалдық жолақ және электромагнит болып табылады, ал екіншісі микропроцессорды және ток трансформаторын пайдаланады. Бұл екі түрдің ерекше қорғаныс сипаттамалары бар және әртүрлі қолдану сценарийлеріне сай келеді; нақты таңдау жобаның жеке талаптарын егжей-тегжейлі талдау негізінде анықталуы керек.
AC MCCB өнімділік мүмкіндіктері қандай?
1. Айрықша үзу сыйымдылығы
Стандартты тұрғын үй сөндіргіштері әдетте 6000А дейінгі қысқа тұйықталу токтарын өңдеуге қабілетті. Дегенмен, біздің айнымалы ток MCCB құрылғылары 35 000А (35кА) немесе одан да жоғары (мысалы, 100кА) қысқа тұйықталу токтарын еш қиындықсыз тоқтата алады, осылайша электр жүйесін апатты істен шығудан сақтайды.
2. Токты реттеу мүмкіндігі
PUGAO AC MCCB көпшілігінде реттелетін номиналды ток параметрі (Ir) бар. Мысалы, 250А MCCB нақты тұтынылатын қуат талаптарына байланысты 200А-да өшіру үшін айналмалы тұтқа арқылы реттеуге болады; бұл мүмкіндік қуатты таратуды басқаруда үлкен икемділікті қамтамасыз етеді.
3. Ауыр жүктерді қолдау
Ол өнеркәсіптік қозғалтқыштарды іске қосу кезінде пайда болатын массивті ағынға төтеп бере алады, бұл жиі стандартты ажыратқыштармен байланысты жиі кездесетін кедергілерден зардап шекпейді.
Жобаңыз үшін дұрыс айнымалы ток MCCB қалай таңдауға болады?
Модельді таңдаған кезде айнымалы токтың құйылған қорапты ажыратқыштың бес негізгі аспектісіне назар аударуды ұсынамыз:
1. Номиналды токты анықтаңыз
Бұл таңдау процесінің негізін құрайды. Ажыратқыштың номиналды тогы тізбектің есептелген токынан асуы керек.
Негізгі формула: ≥ Есептелген жүктеме токында.
PUGAO кеңесі: электр қозғалтқыштары сияқты индуктивті жүктемелер үшін лездік іске қосу тогы маңызды; сондықтан сөндіргішті таңдаған кезде, әдетте есептелген токтан 1,2-1,5 есе қауіпсіздік маржасын қолдану немесе мамандандырылған қозғалтқышты қорғау MCCB таңдау қажет.
2. Үзіліс сыйымдылығын анықтаңыз
Ажырату сыйымдылығы автоматты ажыратқыш қауіпсіз тоқтата алатын максималды қысқа тұйықталу тогын білдіреді.
Трансформатордың жанында: қысқа тұйықталу токтары жоғары болған жағдайда, жоғары үзіліс қуаты бар үлгіні таңдауды ұсынамыз (мысалы, 50кА немесе 100кА).
Тарату тармақтарының соңында: қысқа тұйықталу токтары салыстырмалы түрде төмен болса, үнемді модельді таңдауға болады (мысалы, 25кА немесе 35кА).
Принцип: Ажыратқыштың соңғы қысқа тұйықталу мүмкіндігін орнату нүктесіндегі қысқа тұйықталудың болжалды максималды токынан асып кетуі керек.
3. Полюстер саны параметрін таңдаңыз
3P (3-полюс): теңдестірілген үш фазалы жүйелер үшін пайдаланылады (мысалы, таза қозғалтқышпен басқарылатын жүктемелер); тек үш фазалы өткізгіштерді қорғайды және үзеді.

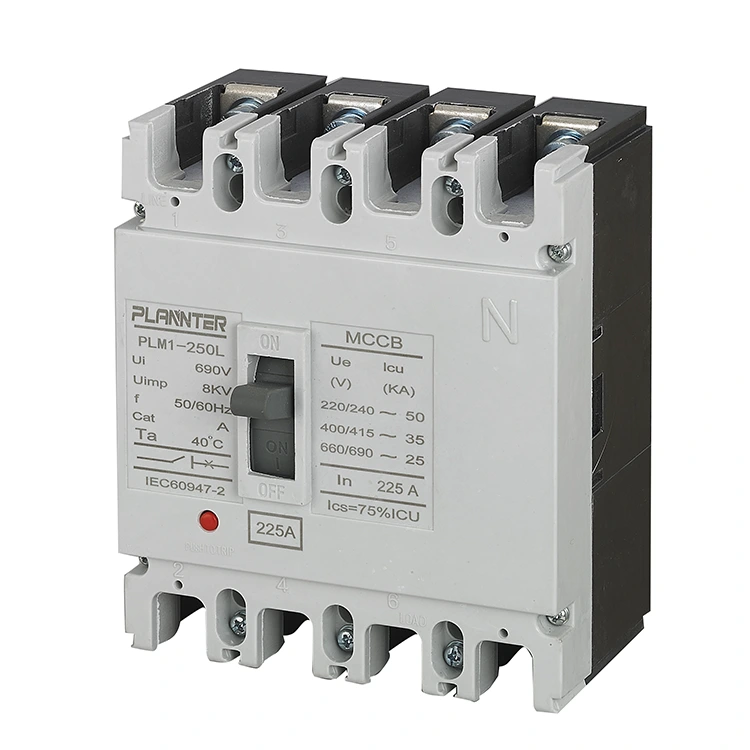

4P (4-полюс): теңгерімсіз үш фазалы жүйелер үшін қолданылады (үш фазалы және бір фазалы жүктемелердің қоспасы бар); бір уақытта фазалық өткізгіштерді де, нөлдік өткізгішті де үзіп, техникалық қызмет көрсету кезінде күшейтілген қауіпсіздікті қамтамасыз етеді.
4. Сапар бірлігі түрін таңдаңыз

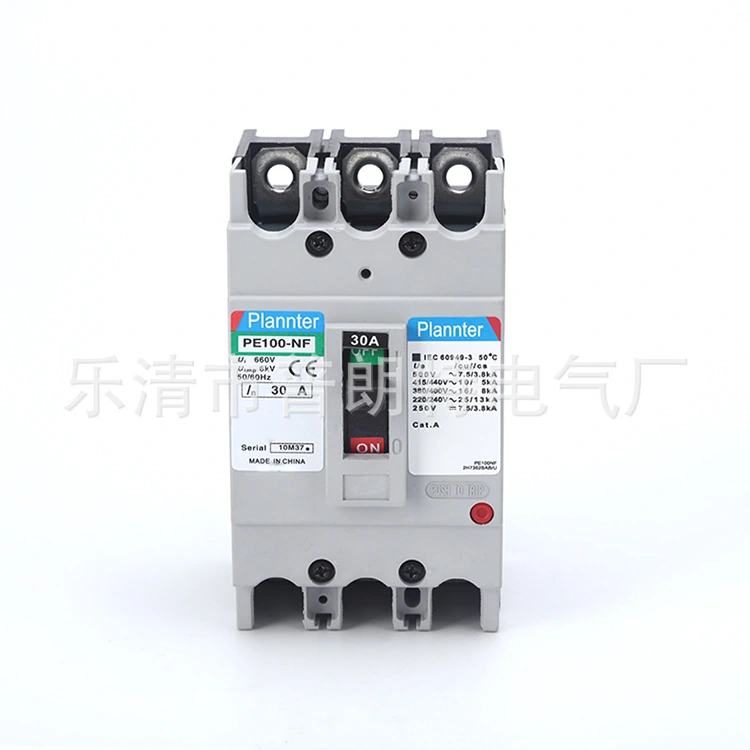

Жылу-магниттік: Кедергілерге төзімділігі бар қарапайым, сенімді құрылымды ұсынады және үнемді. Көптеген стандартты қуат тарату қолданбалары үшін қолайлы.

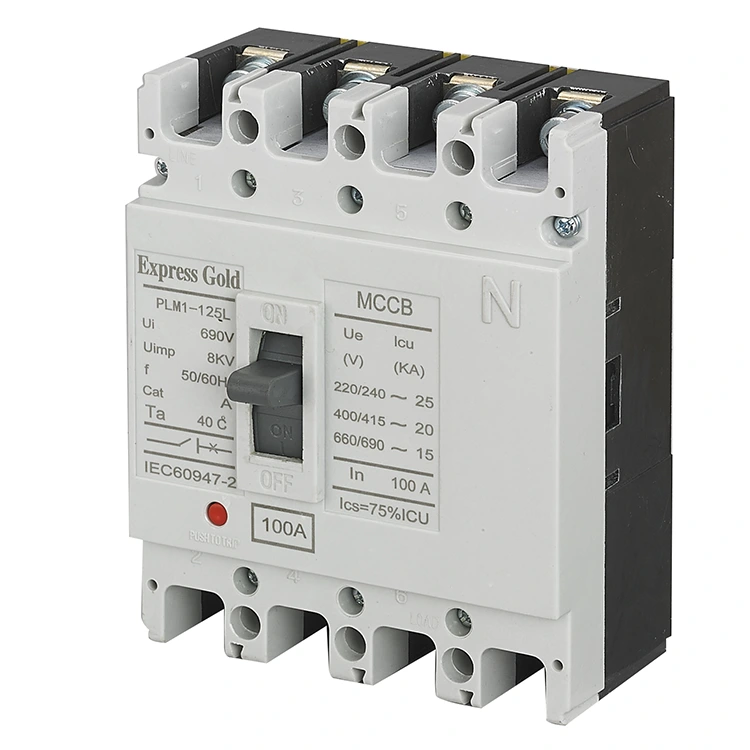

Электрондық: өте жоғары қорғаныс дәлдігін ұсынады, ағымдағы параметрлерді дәл реттеуге мүмкіндік береді және өлшеу және байланыс мүмкіндіктерін қамтиды. Ауруханалар, деректер орталықтары немесе кең ауқымды дәлдіктегі өндіріс орындары сияқты қуат сапасына қатаң талаптар қойылатын орталар үшін қолайлы.
5. Қоршаған ортаның температурасын және орнату әдісін қарастырыңыз
Шектеу: MCCB номиналды ток рейтингі әдетте 40°C қоршаған орта температурасына негізделген. Егер сөндіргішті жабық, жоғары температураны тарату шкафының ішінде орнату қажет болса, жобаңыздың нақты шарттарына негізделген сәйкес шешімді анықтауымыз үшін бізге хабарлаңыз.
Керек-жарақтарға қойылатын талаптар: Сізге шунттаушы қондырғы қажет пе? Сізге көмекші контактілер қажет пе?
Жиі қойылатын сұрақтар
С: Неліктен менің автоматты ажыратқыш мотор іске қосылған кезде істен шығады?
A: Бұл әдетте өшіру қисығының сәйкес келмеуінен туындайды.
Іске қосу кезінде қозғалтқыш шығаратын лездік ток әдетте оның номиналды токынан 7-12 есе көп болады. Егер сіз C типті автоматты сөндіргішті таңдасаңыз, ол бұл кернеуді қысқа тұйықталу деп қате түсінеді және бірден өшіріледі.
Қозғалтқыш жүктемелері үшін D типті құйылған қорапты ажыратқышты (MCCB) немесе арнайы қозғалтқышты қорғайтын автоматты ажыратқышты таңдағаныңызға көз жеткізіңіз.
С: 3P және 4P ажыратқыштарын қалай таңдауға болады?
A: Бұл жүйенің жерге қосу конфигурациясына және жүктеме талаптарына байланысты.
3P таңдаңыз: Бейтарап желі қажет емес таза үш фазалы жүктемелер үшін.
4P таңдаңыз: Бірфазалы жүктемелерді қамтитын жүйелер үшін (бейтарап сызықты қажет етеді).
С: Қалыптастырылған автоматты ажыратқыштар (MCCB) жерге ағып кетуден қорғауды қамтамасыз ете ала ма?
A: Иә, олар мүмкін; дегенмен, бұл функция әдетте құрылғының өзіне біріктірілмейді, бірақ оның орнына модульдік құрастыру арқылы қол жеткізіледі.
Бұл мүмкіндік қажет болса, жерге ағып кетуден қорғау модулін қосуға болады. Дегенмен, жерге ағып кетуден қорғау негізінен өрттің алдын алуға арналғанын ескеріңіз; егер сіздің мақсатыңыз ток соғуынан соңғы тізбекті қорғау болса, біз арнайы қалдық ток құрылғысын (RCD) немесе PUGAO таңдауды ұсынамыз.MCB сериясы.
