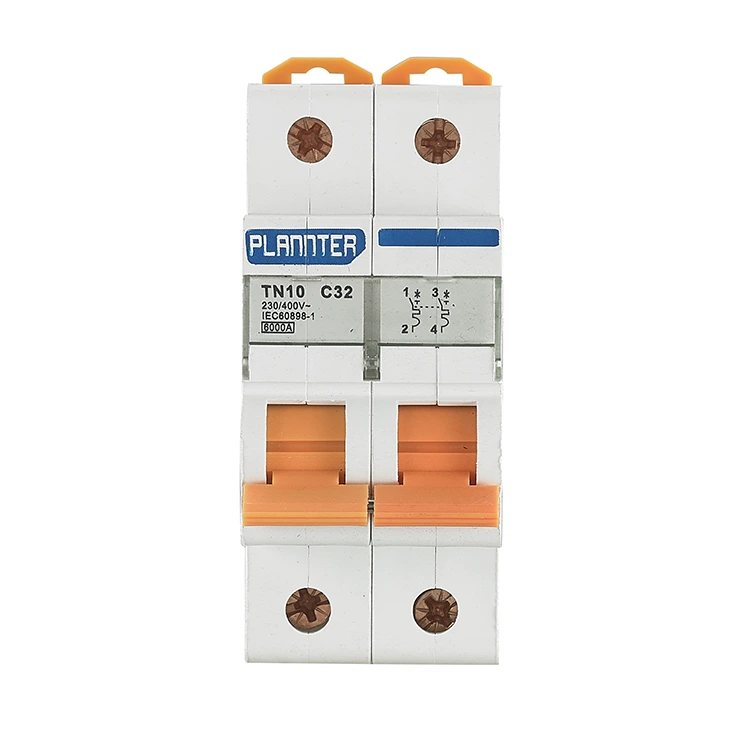

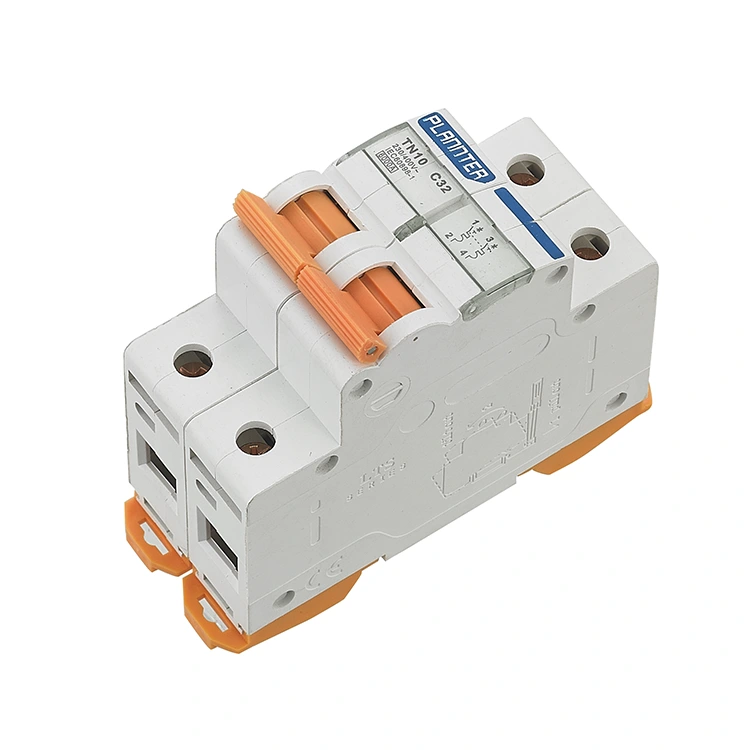

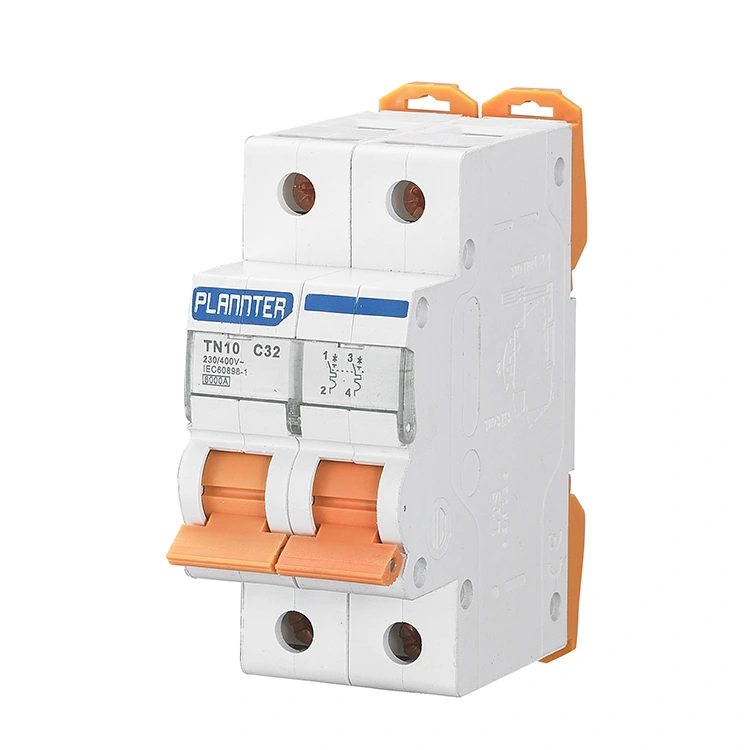

32А жоғары ажырату сыйымдылығы шағын ажыратқыш

PUGAO (Plannter Electric) 32A жоғары ажырату сыйымдылығы шағын автоматты сөндіргіш – екі полюсті де (өрт пен нөл) бір уақытта басқаратын қорғаныс құрылғысы. Өрт сымын ғана кесетін бір полюсті автоматты ажыратқышпен салыстырғанда, ол тізбектің толық оқшаулануын жүзеге асырады және қауіпсіздіктің жоғары деңгейін қамтамасыз етеді. Тізбекте шамадан тыс жүктеме немесе қысқа тұйықталу ақаулығы орын алған кезде, өнім зарядталған нөлдік сызықтан туындауы мүмкін ықтимал қауіпсіздік қауіптерін тиімді болдырмай, екі полюстің ағымдағы жолын синхронды түрде кесу үшін жылдам әрекет етеді.

Өнімнің номиналды ток диапазоны 6А-дан 63А-ға дейін, бұл көптеген қолдану сценарийлерінің қажеттіліктерін қамтиды. Үзіліс сыйымдылығы 6кА-ға дейін, бұл қатты қысқа тұйықталу кезінде ақаулық ток әлі де сенімді түрде өшірілуін қамтамасыз етеді.

32А жоғары ажырату сыйымдылығы шағын ажыратқыш дегеніміз не?

32А жоғары ажырату сыйымдылығы шағын ажыратқыш – номиналды тогы 32 ампер және қысқа тұйықталуды ажырату қабілеті жоғары төмен вольтты қорғаныс құрылғысы; ол, ең алдымен, жоғары ақаулық токтармен сипатталатын ортада жұмыс істейтін электр тізбектерін қауіпсіздікті қорғауды қамтамасыз етуге арналған.

Стандартты автоматты ажыратқыштар сияқты, ол 32 ампермен есептелген тізбектерді қорғауға қызмет етеді (әдетте 6мм² немесе 10мм² кабельдерге сәйкес келеді) және кондиционерлер, су жылытқыштар немесе шағын өнеркәсіптік жабдық сияқты қолданбаларға жарамды.

«Үзіліс сыйымдылығы» термині бұл автоматты ажыратқыш қысқа тұйықталу ақауы кезінде зақымданбай, атап айтқанда, контактілерді дәнекерлеусіз, жарылып кетпестен немесе өрт алмастан қауіпсіз түрде үзе алатын максималды ток шамасын білдіреді.

Стандартты автоматты ажыратқыштар әдетте 4,5 кА немесе 6 кА ажырату қабілетіне ие, ал жоғары ажырату сыйымдылығы үлгілері 10 кА немесе одан жоғары рейтингке ие.

Қатты қысқа тұйықталу жағдайында лездік ток 8000А дейін көтерілуі мүмкін. Егер мұндай сценарийде стандартты 6кА ажыратқыш пайдаланылса, құрылғы жарылуы мүмкін; дегенмен, 10кА жоғары ажырату қабілеті сөндіргіш ешбір зақым келтірместен қуат көзін қауіпсіз үзе алады.

Қолдану:

Тұрғын үйлердің электр энергиясын тарату жүйесі: үйдегі электр энергиясын тұтыну қауіпсіздігін қамтамасыз ету үшін үй тарату қорапшасының негізгі қосқышы немесе тармақ тізбегінің қорғанысы ретінде.

Коммерциялық: Бұл 32А жоғары ажырату сыйымдылығы Mcb сенімді ағып кетуден және шамадан тыс жүктемеден қорғауды қамтамасыз ету үшін сауда орталықтарында, кеңсе ғимараттарында және қонақүйлерде жарықтандыру және розетка схемаларында қолданылады.

Өндірістік орталар: бір фазалы қозғалтқыштарды және басқа маңызды жүктемелерді қорғау үшін басқару шкафтарында, тарату қораптарында және басқа жабдықта қолданылады.

Қоғамдық нысандар: бұл 32А жоғары ажырату сыйымдылығы Mcb мектептердің, ауруханалардың, станциялардың және басқа да қоғамдық орындардың қуат тарату жүйесінде негізгі қорғаныс рөлін атқарады.

Уақытша қуат көзі: Құрылыс алаңдарында, сыртқы іс-шараларда және басқа уақытша электрмен жабдықтау жағдайларында қауіпсіздікті қамтамасыз етіңіз

Қандай сценарийлерде ажырату сыйымдылығы жоғары автоматты ажыратқыштарды таңдауды ұсынамыз?

1. Трансформаторларға немесе тарату бөлмелеріне жақындығы

Принцип: Құрылғы қуат көзіне неғұрлым жақын болса, соғұрлым ықтимал қысқа тұйықталу тогы жоғары болады. Трансформатордың шығысында қысқа тұйықталу тогы 10 кА-дан оңай асуы мүмкін.

Тәуекел: Стандартты автоматты ажыратқыштар мұндай жүктемелерге төтеп бере алмайды; сондықтан қорғаныстың негізгі желісі ретінде жоғары ажырату қабілеті бар ажыратқыштар қолданылуы керек.

2. Өнеркәсіптік электр желілері және ұзын кабельдік желілер

Принцип: Өнеркәсіптік шиналар берік және төмен кедергіге ие, нәтижесінде үлкен қысқа тұйықталу энергиясы болады.

Тәуекел: Стандартты автоматты ажыратқыштарда жиі доғаны сөндіруге жеткілікті мүмкіндік жоқ; бұл доғаны өшірмеу тарату шкафының ішінде өртке әкелуі мүмкін.

3. Каскадты қорғаныс

Принцип: Көп деңгейлі электр қуатын тарату жүйелерінде жоғары ағынды ажыратқыштар төменгі ағындық құрылғылардан кері қайтарылатын энергияға төтеп беру үшін жоғары ажырату мүмкіндігін қажет етеді.

Тәуекел: Селективті қорғанысты қамтамасыз ету үшін жүйенің терминалының соңындағы автоматты ажыратқыштар жиі ажырату қабілеті жоғары үлгілерге жаңартуды қажет етеді.

Жиі қойылатын сұрақтар

С: 32А жоғары ажырату сыйымдылығының ажыратқышы қозғалтқышты іске қосу жүктемелеріне жарамды ма?

A: Иә, дұрыс өшіру қисығы таңдалған жағдайда. Электр қозғалтқыштары сияқты индуктивті жүктемелер үшін D түріндегі өшіру қисығын таңдауды ұсынамыз. Бұл қозғалтқыш өзінің номиналды мәнінен 5-8 есе жоғары іске қосу тогын тудырған кезде автоматты ажыратқыштың кедергі жасамауын қамтамасыз етеді; бір мезгілде жоғары ажырату мүмкіндігін пайдалана отырып, ол қозғалтқыштың ішкі қысқа тұйықталу ақаулығы кезінде қауіпсіздіктің ең жоғары деңгейін қамтамасыз етеді.

С: Неліктен PUGAO-ның 32А автоматты ажыратқышы ауыр жүктемелер кезінде төмен температураны көрсетеді?

A: Температураның жоғарылауы жоғары токты ажыратқыштардың сапасын бағалау үшін маңызды көрсеткіш болып табылады. Біз ішкі ток өткізетін құрамдастарды бекіту үшін толық автоматтандырылған нүктелік дәнекерлеу процесін қолданамыз, нәтижесінде контактіге төзімділік өте төмен.

Жылуды таратуға арналған оңтайландырылған ішкі ауа ағыны дизайнымен үйлескенде, ішкі жылу өндіру халықаралық стандартты шектеулерден әлдеқайда төмен болып қалады — 32А толық жүктемеде жұмыс істегенде де. Бұл автоматты ажыратқыштың да, сым оқшаулауының да қызмет ету мерзімін айтарлықтай ұзартады.

С: 32А жоғары ажырату сыйымдылығы шағын ажыратқышты стандартты тұрғын үй тарату қорабына орнатуға бола ма?

A: Мүлдем. Оның стандартты 18 мм модульдік дизайны бар және 35 мм DIN рельсті орнату жүйелерімен үйлесімді. Ол өнеркәсіптік деңгейдегі қорғаныс өнімділігін қамтамасыз еткенімен, ықшам пішін факторын сақтайды.
