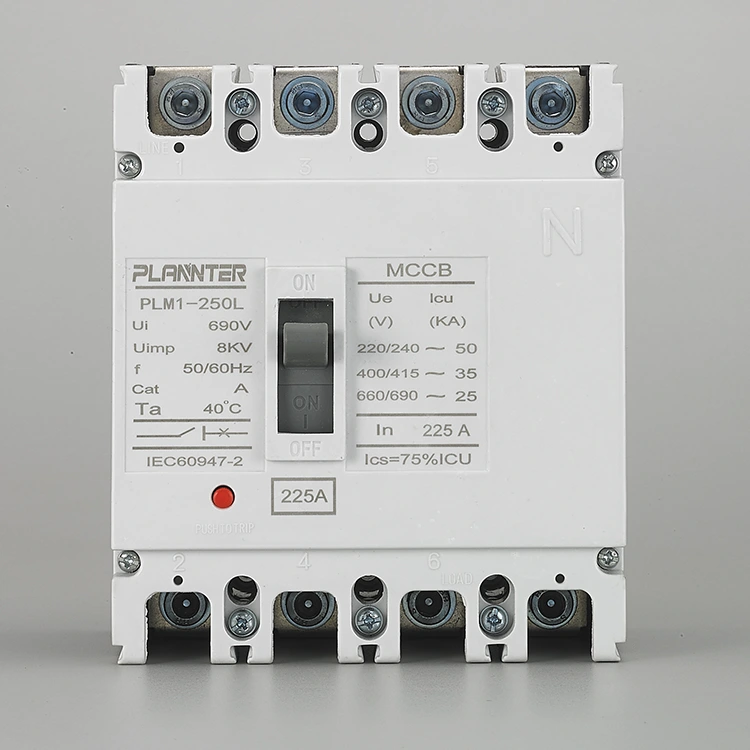

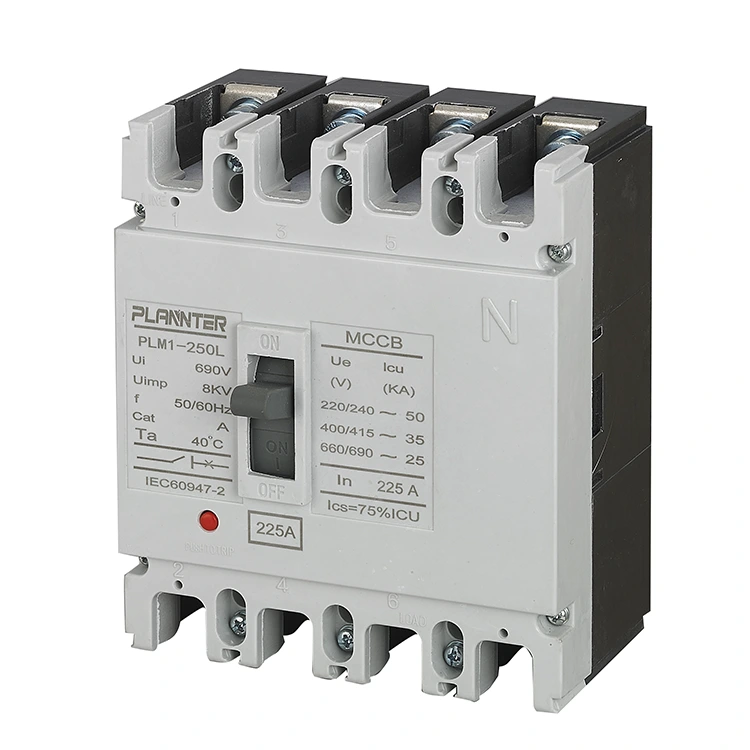

Айнымалы ток 4 полюсті құйылған қорапты ажыратқыш 225A

225A айнымалы ток 4 полюсті қорапты ажыратқыш дегеніміз не?

TheАйнымалы ток 4 полюсті құйылған қорапты ажыратқыш 225Aбейтарап желісі (L1, L2, L3, N) бар үш фазалы тізбектерді қорғауға арналған арнайы электрлік қорғаныс құрылғысы. 225 Амперге есептелген ол аралық қуатты таратудың негізгі компоненті ретінде қызмет етеді, жүйенің жалпы оқшаулануын қамтамасыз ете отырып, төменгі ағындағы жабдықты шамадан тыс жүктемелерден және қысқа тұйықталудан қорғайды.

Ол қалай жұмыс істейді, жұмыс істейді және түзетулер

Операциялық механизм

Құрылғының нақты тактильді кері байланысы бар анық, жауап беретін қолмен жұмыс істеу механизмі бар. Тұтқаны позициялары нақты белгіленген:

• ҚОСУЛЫ:Схема жабылған және қуатталған.
• ӨШІРУ:Схема ашық және қуатсыз.
• АЙЫЛДЫ:Ақаулықтың орын алғанын көрсететін аралық позиция.

Жұмыс принципі

AC 4 полюсті құйылған қорапты ажыратқыш 225A қос қабатты қорғаныс үшін жылу-магниттік өшіру блогын пайдаланады:

• Термиялық қорғаныс (шамадан тыс жүктеме):Кері уақытты өшіруді қамтамасыз ету үшін биметалдық элементті пайдаланады. Шамадан тыс жүктеме тогы неғұрлым жоғары болса, сапар соғұрлым жылдамырақ болады.
• Магниттік қорғаныс (қысқа тұйықталу):Таза жоғары магнитудалы ақаулық токтарға (ондаған кА-ға дейін) дереу жауап береді.

Іске қосу және керек-жарақтар

Серия арнайы қолданба қажеттіліктері үшін күшті кеңейтуді ұсынады. Іске қосу белгіленген ұяшықтарға қажетті қосымшаларды орнатуды қамтиды:

• Көмекші байланыстар:Ажыратқыштың күйі туралы қашықтан сигнал беру үшін.
• Шунтты босату:Ажыратқышты қашықтан өшіруге/ашуға мүмкіндік береді.
• Төмен кернеуді босату:Кернеу қауіпсіз деңгейден төмен түссе, ажыратқышты автоматты түрде өшіреді.
• RCD модулі:Толық қауіпсіздік үшін жерге ағып кетуден қорғауды қосады.

Негізгі техникалық мүмкіндіктер мен сипаттамалар

Сыйымдылығы

Номиналды ток225A, аралық тарату жүктемелері үшін жарамды.

поляктар

4-полюс (4P):Үш фазаны және бейтарапты қорғайды, бұл тізбектің толық оқшаулануын қамтамасыз етеді.

Вольтаж

Стандартты айнымалы ток тарату желілеріне арналған (әдетте 400В/690В айнымалы ток).

Сапар бірлігі

СтандарттыЖылу-магниттікүлгі нұсқасына байланысты реттелетін немесе бекітілген параметрлері бар құрылғы.

Үзіліс рейтингтері

Ондаған килоамперді қауіпсіз өңдеуге қабілетті жоғары қысқа тұйықталу сыйымдылығы (Icu).

Монтаждау

Қауіпсізді пайдаланадыболтты қосылыстар, жоғары ток қолданбалары үшін сенімді электр интерфейсін қамтамасыз ету.

Құрылыс

Соққыға төзімді және өлшемдері тұрақты берік қалыпталған корпус дизайны.

Сапаны қамтамасыз ету және жеткізу

Pugao Electric компаниясында біздің ұстанымымыз – «ақаулардың келесі кезеңге өтуіне жол бермеу».

• 100% тексеру:Әрбір қондырғы жөнелту алдында механикалық, электрлік және экологиялық сынақтан өтеді.
• Экспорттық қаптама:Айнымалы ток 4 полюсті құйылған қорапты ажыратқыш 225A  ұзақ қашықтыққа өңдеуге төтеп беру үшін бекітілген.
• Жылдам жеткізу:Кәдімгі үлгілер көбінесе инвентарлық қорлардан қол жетімді, ал реттелетін тапсырыстар расталған өндіріс уақыт кестесіне сәйкес келеді.

<

Өнімнің спецификациясы

Жиі қойылатын сұрақтар

Неліктен 3 полюстің орнына 4 полюсті пайдалану керек?

4 полюсті ажыратқыш барлық үш фазаны ажыратадыжәнебір уақытта нөлдік өткізгіш. Бұл мыналар үшін өте маңызды:

• Қауіпсіздік:Техникалық қызмет көрсету персоналы үшін тізбектің толық оқшаулануын қамтамасыз етеді.
• Сақтық қуат жүйелері:Коммуналдық және генератор қуаты арасында ауысу кезінде бейтараптан жерге контурларды болдырмау үшін тасымалдау қосқыштары (ATS) үшін қажет.
• Гармоникалық жұмсарту:Сызықты емес жүктемелерден (VFD және компьютерлер сияқты) туындаған бейтарап токтардан қорғайды.

Кернеу көрсеткіші қандай?

TheАйнымалы ток 4 полюсті құйылған қорапты ажыратқыш 225Aәдетте қолдайтын стандартты өнеркәсіптік тарату кернеулері үшін бағаланады400В - 690В айнымалы токжүйелер. Нақты номиналды жұмыс кернеуі (Ue) және оқшаулау кернеуі (Ui) үшін құрылғыдағы арнайы тақтайшаны қараңыз.

Сапар бірлігінің түрі қандай?

Стандартты модельдер a пайдаланадыЖылу-магниттік сапар блогы:

• Жылулық:Биметалдық жолақты пайдаланып шамадан тыс жүктемелерден кері уақытты қорғауды қамтамасыз етеді.
• Магниттік:Қысқа тұйықталудан лезде қорғауды қамтамасыз етеді.

Ескертпе: Нақтырақ параметрлер үшін электрондық сапар бірліктері қолжетімді болуы мүмкін.

Сыну қабілеті дегеніміз не?

Үзіліс сыйымдылығы (Icu) нақты үлгі нұсқасына байланысты өзгереді, бірақ аралық таратуға тән елеулі ақаулық токтарды өңдеуге арналған. TheАйнымалы ток 4 полюсті құйылған қорапты ажыратқыш 225Aбастап, әдетте, үзу қабілетін ұсынады25кА-дан 85кА-ға дейін(400 В-та), оның қысқа тұйықталуларды зақымдамай қауіпсіз үзуін қамтамасыз етеді.
