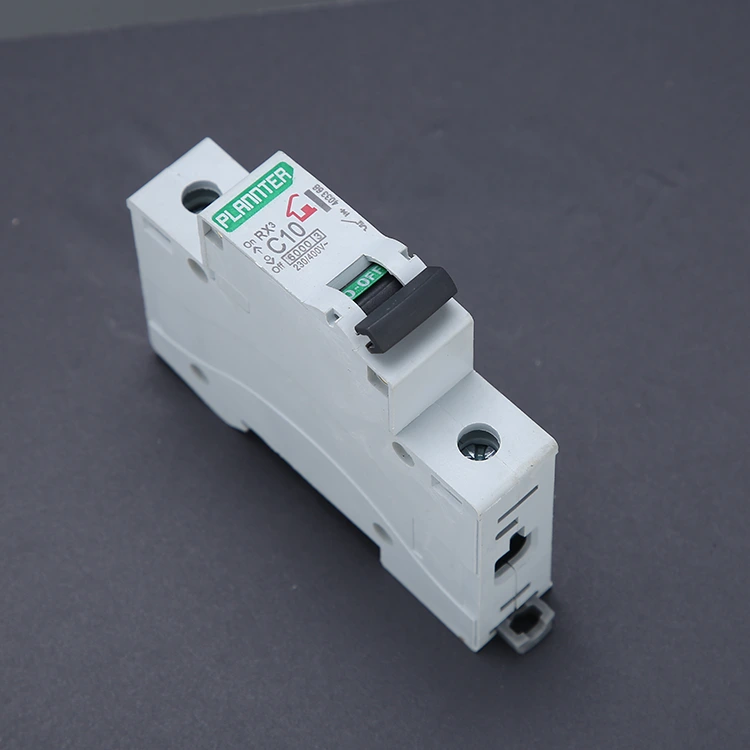

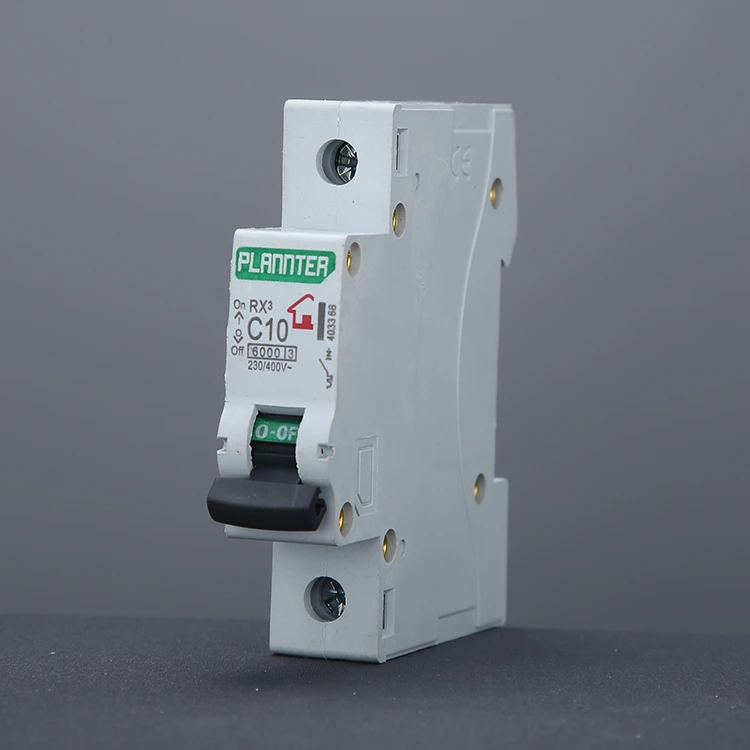

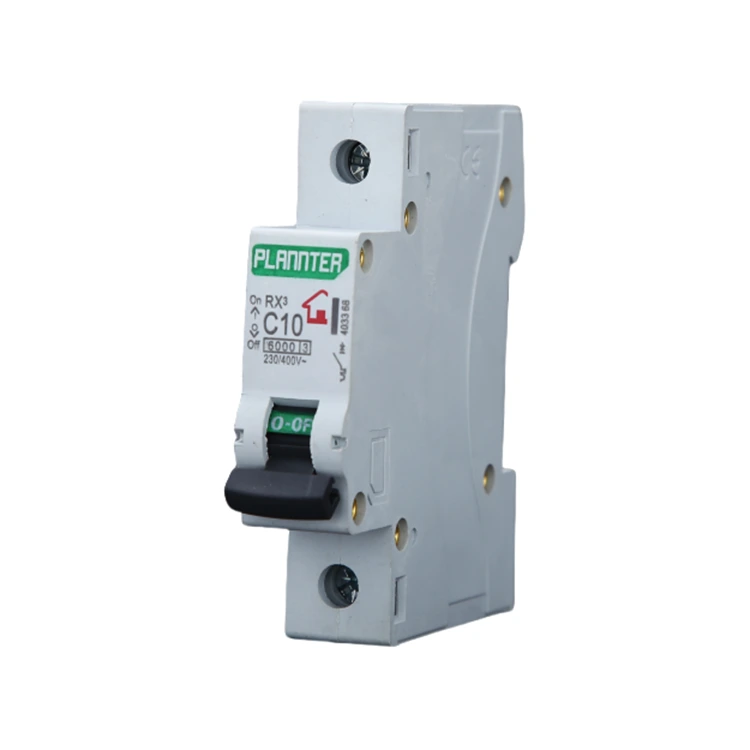

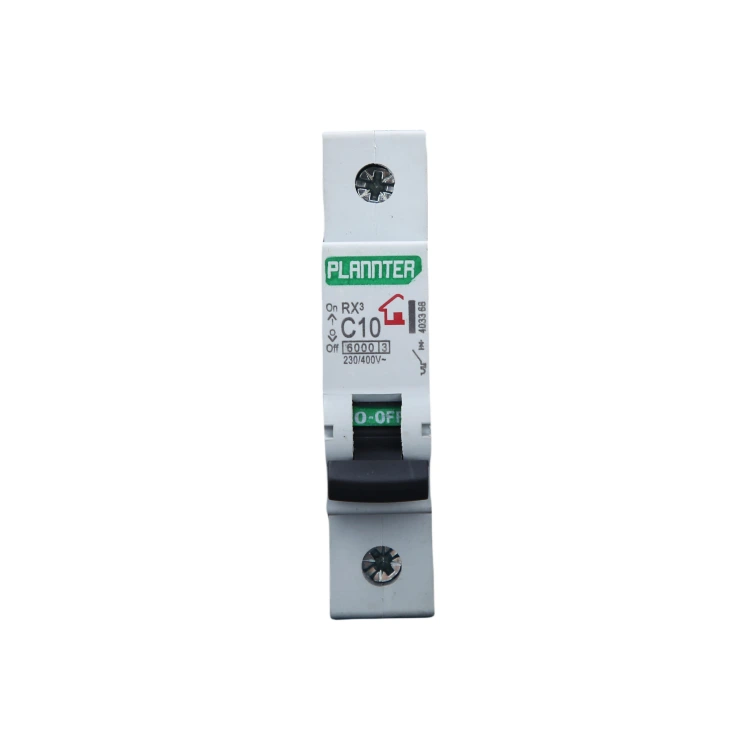

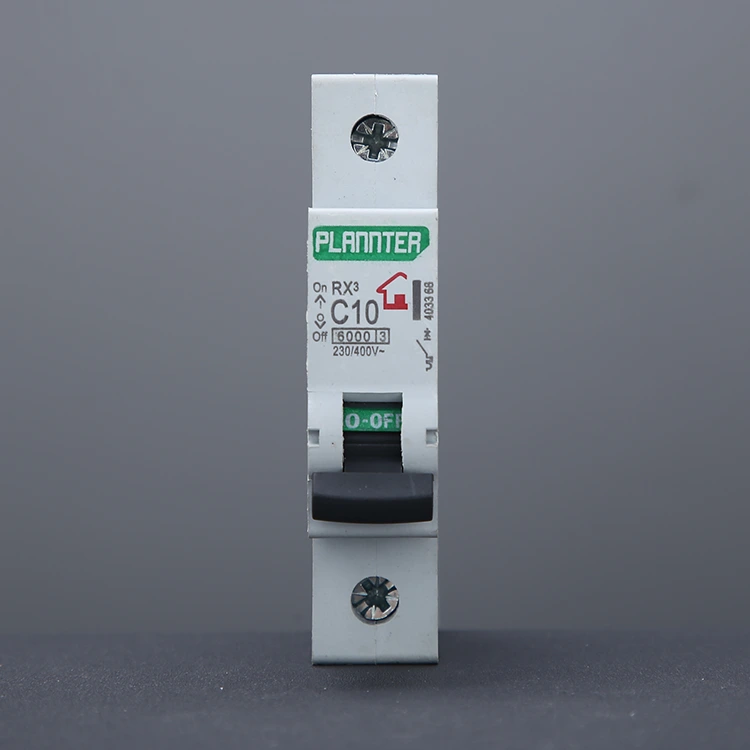

Ауа ауыстырып-қосқышын ажыратқыш

PUGAO (Plannter Electric) Қытайдағы кәсіби өндіруші және жеткізуші болып табылады. Ауа ажыратқышының (MCB) көлемі дәстүрлі өнімдердің тек 1/3 бөлігін құрайды (стандартты ені 18 мм), рельсті орнатуды қолдайды, ауыстыру уақытын 2 минут ішінде басқаруға болады және мөлдір қабық ақауларды жоюға ыңғайлы. Қауіпсіздік өнімділігі, шамадан тыс термиялық босату және қысқа тұйықталу магниттік босату қос қорғанысы бар, доғаны сөндіру технологиясы 400 В қалпына келтіру кернеуіне, доғаның сөндіру уақыты <0,1 секундқа төтеп бере алады.

Кең бейімділік, ауа ажыратқышы -5°C және 40°C орта үшін жарамды. Экономикалық артықшылықтар сақтандырғыш жүйелеріне қарағанда 40% төмен бағамен 10 000 операцияның қызмет ету мерзімімен көрсетіледі. Қолданбаларға тұрмыстық және өнеркәсіптік тізбектерді қорғау кіреді, мұнда таңдау ағымдағы рейтингтерге (6A-125A), ажырату қабілетіне (тұрмыстық үшін 6кА, өнеркәсіп үшін ≥10кА) назар аудару керек.

Ауа ажыратқышы дегеніміз не?

Ауа сөндіргіші - ауаны доға сөндіретін орта ретінде пайдаланатын тізбекті қорғау құрылғысы. Ол шамадан тыс жүктелу немесе қысқа тұйықталу кезінде электрмен жабдықтауды автоматты түрде тоқтатуға арналған, осылайша сымдардың да, жабдықтың да қауіпсіздігін қамтамасыз етеді.

Коммутатор жоғары ток ағынын үзген кезде контактілер арасында қарқынды, жоғары температуралы электр доғасы пайда болады. Егер бұл доға дер кезінде сөндірілмесе, ол қосқышты өртеп жіберуі немесе тіпті өртті тудыруы мүмкін.

Ауа қосқышында арнайы жасалған ішкі доға сөндіргіш камера бар. Доға пайда болған кезде ол осы камераға жіберіледі, онда ол көптеген кішірек доғаларға бөлінеді және айналадағы ауамен тез салқындатылады, нәтижесінде доға сөнеді.

Қолданба

1. Тұрмыстық техниканы қорғау: миниатюралық ажыратқыштар тұрмыстық электр қуатының қауіпсіздігін қамтамасыз ету үшін кондиционерлерде, кір жуғыш машиналарда және басқа тұрмыстық техникада кеңінен қолданылады. Жабдық пен жеке қауіпсіздікті сақтаңыз.

2. Өндірістік қолданбалар: Ауа сөндіргіштері өнеркәсіптік автоматтандыруда, энергетикалық жүйелерде және байланыс жабдықтарында, шамадан тыс жүктеме мен қысқа тұйықталудан қорғауда өте маңызды, олар тіпті күрделі электр жүйелерінде де тұрақты жұмысты қамтамасыз ете алады.

Артықшылық

Жақсы қауіпсіздік көрсеткіштері: PUGAO өз техникалық командасына ие және жоғары қауіпсіздікті қорғау функциясы бар озық электрондық басқару технологиясын қолданады және электр қуаты қалыпты емес болғанда қуат көзін автоматты түрде өшіре алады, осылайша өрт пен басқа апаттардың алдын алады.

Оңай орнату және техникалық қызмет көрсету: ықшам және ыңғайлы, жаңа жабдықты орнату немесе күрделі жөндеу схемалары, күнделікті техникалық қызмет көрсету және ауыстыру үшін оңай және жылдам.

Күшті қолдану мүмкіндігі: Ауа ауыстырып-қосқышын ажыратқыштарды әртүрлі электр жүйелерінің қажеттіліктеріне сәйкес реттеуге болады, соның ішінде спецификация параметрлері, брендтер және т.б.

Қолдану бойынша ұсыныстар

1. Дұрыс номиналды токты таңдаңыз

Ауа сөндіргішінің номиналды тогы нақты жүктеме токынан ≥ 1,2 - 1,5 есе көп болуы керек. Тым төмен бағаны таңдау жиі өшіруге әкелуі мүмкін, ал тым жоғарысын таңдау қорғаныс сезімталдығын бұзады. Жобаңыздың нақты мәліметтерін беріңіз, PUGAO сіздің талаптарыңызды бағалайды және сәйкес шешімді ұсынады.

2. Жүктемеге негізделген сәйкес өшіру қисығын таңдаңыз

B түрі: жарықтандыру және резистивті жүктемелер

C түрі: Жалпы мақсаттағы жабдық, қуат розеткалары және шағын қозғалтқыштар

D түрі: жоғары кіріс токтары және үлкен қозғалтқыштары бар жабдық

Егер сенімді болмасаңыз, C-Curve таңдауға басымдық беріңіз, өйткені ол ең көп әмбебапты ұсынады.

3. Дұрыс орнату

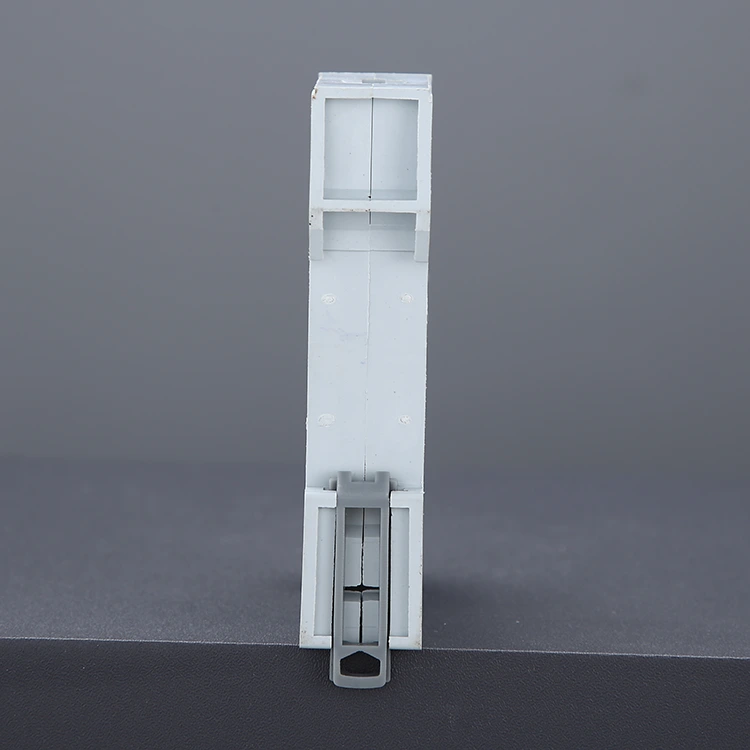

ACB орнату кезінде оны стандартты DIN рельсіне орнату керек. Сымдарды қосу терминалдары қопсытуды және кейіннен қызып кетуді болдырмау үшін мықтап тартылуы керек. Көрсетілген габариттік талаптарға сәйкес келетін сымдарды пайдаланыңыз (мысалы, 32А рейтингі үшін сым қимасы ≥ 4мм² ұсынылады).

Ұсынылатын орнату ортасы: құрғақ, жақсы желдетілетін тарату қорабына орнатыңыз. Жоғары температура, ылғалдылық немесе коррозиялық ортаның әсеріне жол бермеңіз; қажет болса, қосымша қорғаныс корпусын орнатыңыз.

4. Толық жүктемеде ұзақ жұмыс істеуден аулақ болыңыз

Нақты жұмыс тогын номиналды мәннің 70%-80% шегінде ұстау ұсынылады. Толық жүктемеде ұзақ жұмыс істеу температураның шамадан тыс көтерілуіне және қызмет ету мерзімінің қысқаруына әкелуі мүмкін.

Жалпы ақаулар және ақаулықтарды жою

Ауа ауыстырып-қосқышын ажыратқыштардағы ақаулар әдетте шамадан тыс жүктемеден, нашар сымдардан немесе өнімді дұрыс таңдамаудан туындайды. Өнімді дұрыс таңдауды, дұрыс орнатуды және тұрақты тексерулерді қамтамасыз ету арқылы ықтимал мәселелердің 90%-дан астамын тиімді түрде болдырмауға болады.

Өнімді жеткізумен қатар біз орнату, пайдалану және техникалық қызмет көрсету бойынша жан-жақты ұсыныстар береміз; келесі жалпы мәселелер тізімі пайдалы сілтеме ретінде қызмет етеді.

1. Жиі тоқтау

Симптом: Қуаттылығы жоғары құрылғыларды белгілі бір уақыт бойы пайдаланғаннан кейін автоматты ажыратқыш автоматты түрде істен шығады және коммутатор ұстағанда айтарлықтай жылы болады.

Себептері:

Шамадан тыс жүктеме: Тізбек ішінде жұмыс істейтін құрылғылар шығаратын жалпы ток автоматты ажыратқыштың номиналды ток сыйымдылығынан асып түседі.

Қоршаған ортаның жоғары температурасы: Тарату қорапшасындағы нашар жылу диссипациясы автоматты ажыратқыштың ішкі жылу сезгіш құрамдастарының мерзімінен бұрын іске қосылуына әкеледі.

Шешім: Жүктемені бөлу үшін бір тізбекке қосылған жоғары қуатты құрылғылардың санын азайтыңыз.

Егер жүктеме шынымен қажет болса және электр сымдарының қолданыстағы техникалық сипаттамалары рұқсат етсе, ток қуаты жоғары автоматты ажыратқышқа жаңартыңыз.

2. Лездік өшіру

Симптом: Ажыратқышты жапқаннан немесе белгілі бір құрылғыны розеткаға қосқаннан кейін бірден сөндіргіш бірден істен шығады — көбінесе қатты соққымен немесе көрінетін ұшқынмен бірге жүреді.

Себептері:

Желідегі қысқа тұйықталу: ток өткізетін сым нөлдік сыммен тікелей байланыста болды.

Зақымдалған құрылғы: жалғанған құрылғылардың бірінде ішкі электр тогының бұзылуы немесе қысқа тұйықталу орын алды.

Шешім: Ажыратқышты қайта-қайта жабуға тырыспаңыз. Осы нақты тізбекке қосылған барлық құрылғыларды розеткадан ажыратыңыз, содан кейін сөндіргішті қайтадан жауып көріңіз.

Егер сөндіргіш енді өшірілмесе, бұл құрылғылардың біреуінің ақаулы екенін көрсетеді; егер ол тоқтап қалса, бұл қабырғаға салынған сымның зақымдалғанын білдіреді, бұл кәсіби электриктің тексеруін қажет етеді.

3. Ауыстырып-қосқыш рычаг қалпына келтірілмейді

Симптом: Қозғалғаннан кейін ауыстырып-қосқыш тұтқасы босап немесе ақсап қалады; «ON» күйіне итерілгенде, ол бірден «OFF» күйіне оралады.

Себептері:

Ақау жойылмады: қысқа тұйықталу немесе қатты шамадан тыс жүктеме желіде әлі де бар; қорғауды қамтамасыз ету үшін автоматты ажыратқыштың «еркін шығу» механизмі іске қосылады.

Ішкі механизмнің зақымдалуы: төтенше қысқа тұйықталу оқиғасынан кейін ішкі контактілер бір-біріне дәнекерленген болуы мүмкін немесе механикалық серіппелер шаршағандықтан зақымдалған болуы мүмкін.

Шешім: Біріншіден, қалдық ток құрылғысындағы (RCD) қалпына келтіру түймесі шықпағанын тексеріңіз.

Сыртқы ақауларды жоққа шығарғаннан кейін де сөндіргішті жаба алмасаңыз, бұл автоматты ажыратқыштың өзі зақымдалғанын және оны ауыстыру қажет екенін көрсетеді.

4. Терминалдың қызып кетуі немесе корпустың түсінің өзгеруі

Симптом: жану иісі анықталды немесе автоматты ажыратқыштың сым терминалдарының айналасындағы пластик корпус сарғайған немесе қара түсті.

Себептері:

Бос қосылымдар: бұл ең қауіпті қауіп болып табылады. Бұрандаларды дұрыс қатайтпау контактіге төзімділікті арттырады және қатты қызуды тудырады.

Сәйкес келмейтін сым көрсеткіші: тым жұқа сымдарды пайдалану жылу автоматты сөндіргішке тікелей тасымалданады.

Шешім: Қуат көзін дереу өшіріңіз! Сымдардың өртенген ұштарын кесіңіз, оқшаулауды жаңадан алып тастаңыз және бұрандаларды мықтап бекітіңіз. Ажыратқыштың корпусы қызудың әсерінен деформацияланса, құрылғыны толығымен ауыстыру керек.

5. Жұмыс кезінде анық ызылдаған дыбыс

Симптом: Жұмыс істеп тұрған кезде автоматты ажыратқыш әлсіз, бірақ үздіксіз электромагниттік ызылдаған дыбыс шығарады (айнымалы ток токтарына тән).

Себептері:

Электромагниттік механизм діріл: Ішкі электромагниттік арматура біркелкі емес немесе механизмге бөгде заттар кіріп кеткен.

Жоғары ток жүктемесі: Толық қуаттылыққа жақын жұмыс істегенде, магнит өрісінің күштері ішкі компоненттердің аздап резонанс тудыруы мүмкін.

Шешім: Өте әлсіз ызылдаған дыбыс әдетте қалыпты. Дегенмен, егер дыбыс қатты немесе күшті болса, әсіресе қызып кетумен бірге болса, бұл ішкі құрамдастардың ескіргенін көрсетеді; құрылғыны ауыстыру ұсынылады.
