Қысқа тұйықталудан қорғауға арналған ажыратқыштар

Қысқа тұйықталудан қорғауға арналған сөндіргіштер – төмен вольтты қуат тарату құрылғысы. Ол тізбекті тиімді қорғайтын доғаны сөндіру құрылғысымен жабдықталған. Тұрмыстық және өнеркәсіптік ортада автоматты ажыратқыштар тізбектердің қауіпсіз жұмысын қамтамасыз ету үшін пышақ қосқыштары, сақтандырғыштар және термиялық релелер сияқты электрлік компоненттердің комбинациясы сияқты рөл атқарады.

Жұмыс принципі

Ішінде автоматты ажыратқыштың екі негізгі қорғаныс механизмі бар: бірте-бірте шамадан тыс жүктемелерді шешуге арналған биметалдық жолақ және қысқа тұйықталуларды өңдеуге арналған электромагниттік катушка. Миллисекундтар ішінде тізбектің автоматты түрде ажыратылуын қамтамасыз ету үшін құрылғы іске қосылған кезде келесі жұмыс ретін орындайды:

Лездік сезу: Қысқа тұйықталу орын алған кезде, сөндіргіштің ішінде орналасқан катушка арқылы токтың үлкен толқыны өтеді.

Магниттік күштің пайда болуы: Электромагниттік индукция принциптеріне сәйкес, бұл ерекше жоғары ток лезде өте күшті магнит өрісін тудырады.

Механикалық әсер: Бұл магнит өрісі тудыратын күш ауыр балға сияқты әрекет етіп, өшіру механизміне лезде әсер етеді.

Жылдам ажырату: Электр контактілері миллисекундтар ішінде күшпен ашылып, ток ағынын кенет үзеді және осылайша қатты қызудан немесе өрттен сымдардың еріп кетуіне жол бермейді.

Ажыратқыш тіректердің түрлері

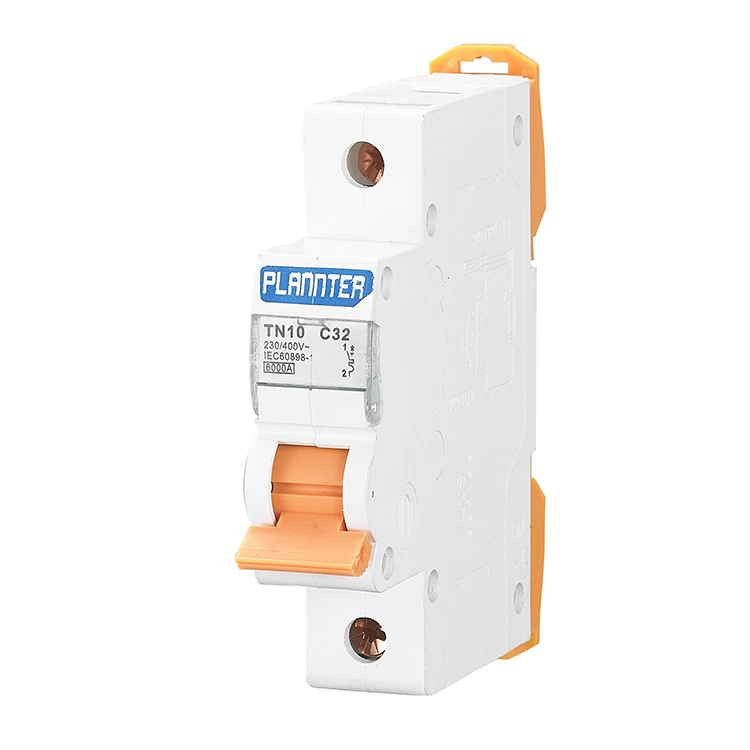

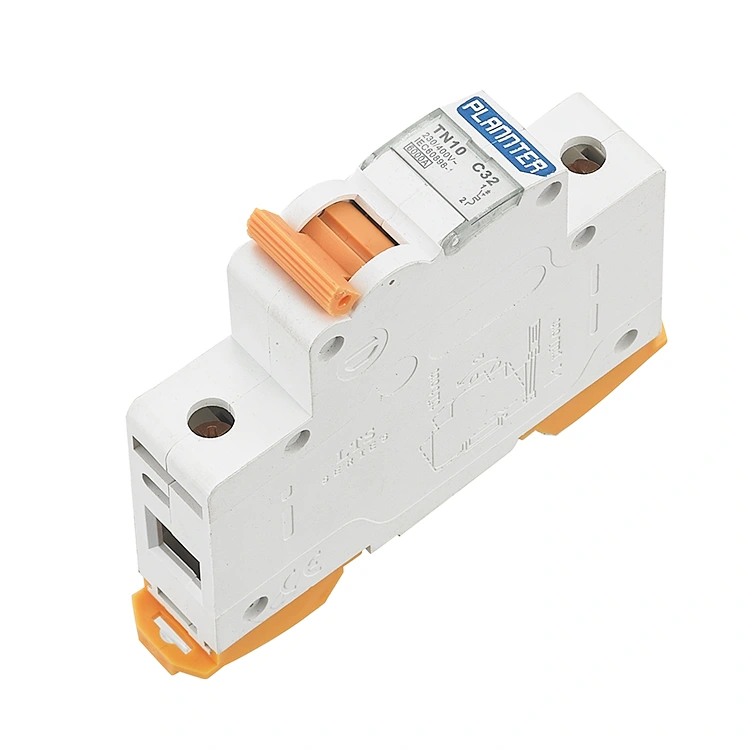

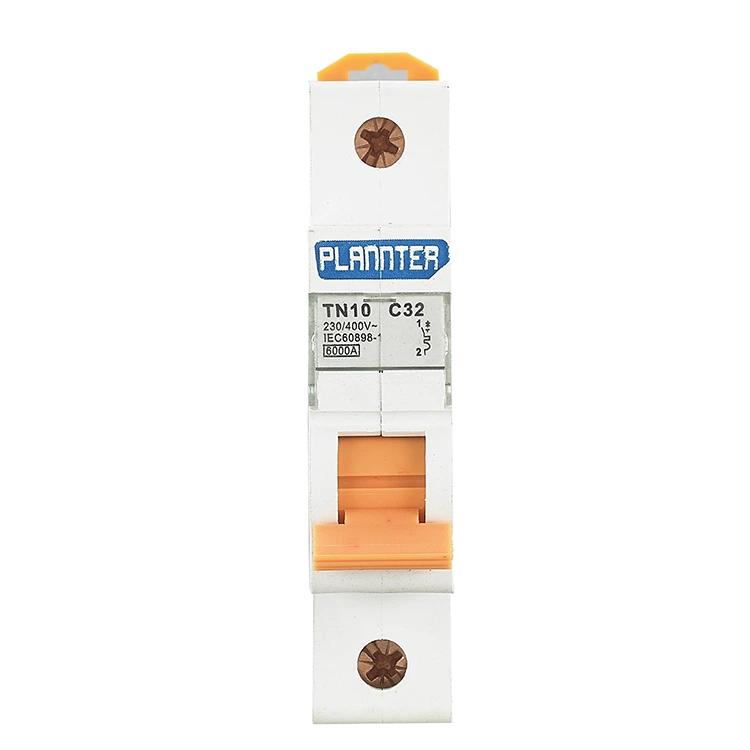

1. Бір полюсті автоматты ажыратқыштар: Қысқа тұйықталудан қорғауға арналған сөндіргіштердің бір ғана коммутациялық контактісі бар және олар негізінен үйдегі жарықтандыру тізбектері немесе розеткалар сияқты бір фазалы тізбектер үшін қолданылады.

2. Екі полюсті автоматты ажыратқыштар: қос полюсті ажыратқыштарда фазалық және нөлдік сымдарды басқару үшін екі коммутациялық контакт бар. Екі полюсті автоматты ажыратқыштар әдетте фазалық және бейтарап сымдарды бір уақытта басқаруды қажет ететін сценарийлерде қолданылады, мысалы, қозғалтқышты басқару элементтері немесе екі фазалы қуат жүйелері.

3. 3 полюсті ажыратқыштар: 3-полюсті автоматты ажыратқыштарда жүктің қауіпсіз және теңдестірілген таралуын қамтамасыз ету үшін үш бөлек электр желісін бір уақытта басқаруды қажет ететін коммерциялық және өндірістік жабдық сияқты үш бөлек фазалық сымдарды басқаратын үш коммутациялық контакт бар.

Артықшылықтары

1. Қысқа тұйықталудан қорғауға арналған бұл ажыратқыштар стандартты 35 мм DIN рельсті орнату әдісін қабылдайды және лездік ағынды токпен күресу үшін жоғары дәлдіктегі магнитті-термиялық қос босату механизмін қабылдайды;

2. Ұзақ мерзімді термиялық стресстен туындаған оқшаулаудың қартаюын болдырмау үшін жақсартылған оқшаулау жүйесінің дизайны;

3. AC400V дейінгі номиналды оқшаулау кернеуі, артық кернеуден қорғайтын, фотоэлектрлік электр энергиясын өндіруге және күрделі электр тарату желісіне жарамды;

4. 6А-дан 63А-ға дейінгі номиналды ток опциялары, ықшам және модульдік дизайн, тұрғын үйді жарықтандыруды, розеткаларды, қозғалтқыштарды, фотоэлектрлік жүйелерді және жүктеме сұранысының басқа да әртүрлі сценарийлерін қанағаттандыру үшін.

5. Өнім OEM/ODM қызметін қолдайды, ол шетелде тарату және брендті теңшеу сұранысын қанағаттандырады. PUGAO (Plannter Electric) зауыты ISO9001 халықаралық сапа жүйесінің сертификаттауынан өтті.

Қолдану сценарийлері

Қысқа тұйықталудан қорғауға арналған PUGAO ажыратқыштары әртүрлі параметрлерді сенімді қорғауды қамтамасыз ететін тұрғын үй, коммерциялық және өнеркәсіптік қуат жүйелерінде қолданылады.

1. Тұрғын үйлердің электр қуатын тарату жүйелері

Жарықтандыруға, электр розеткаларына және тұрмыстық техникаға арналған тізбектерде қолданылады; сымдардың ескіруінен немесе құрылғының дұрыс жұмыс істемеуінен туындаған қысқа тұйықталу жағдайында олар сымның күйіп кетуін немесе өрттің шығуын болдырмау үшін қуат көзін жылдам ажыратады.

2. Коммерциялық ғимараттардың энергетикалық жүйелері

Біздің автоматты ажыратқыштар сауда орталықтары, кеңсе ғимараттары және қонақ үйлер сияқты коммерциялық орындардағы қуат тарату жүйелеріне жарамды. Негізгі және тармақтық тізбектерге қолданылады, олар қысқа тұйықталулардың кең тараған электр қуатының үзілуіне немесе жабдықтың зақымдалуына жол бермейді.

3. Өндірістік құрал-жабдықтар мен өндірістік желілер

Өнеркәсіптік техниканың, электр қозғалтқыштарының және автоматтандырылған өндірістік желілердің әртүрлі түрлерінде орналастырылған; олар жабдықтың істен шығуы немесе сым ақаулары жағдайында қуатты жылдам тоқтатады, осылайша техникалық қызмет көрсету шығындары мен тоқтап қалу қаупін азайта отырып, жабдықтың зақымдалуын және өндірістің үзілуін болдырмайды.

4. Қуат тарату шкафтары және басқару жүйелері

Көптеген тізбектер үшін орталықтандырылған қысқа тұйықталудан қорғауды қамтамасыз ететін негізгі қорғаныс құрамдастары ретінде қызмет ететін қуат тарату шкафтары мен басқару панельдерінің ішіне орнатуға болады. Олар әдетте инженерлік жобаларда және біріктірілген электр жабдықтарының жинақтарында қолданылады.

5. Жоғары қысқа тұйықталу ток орталары

Трансформаторларға немесе қуат көздеріне жақын орналасқан тізбектер үшін (немесе қысқа тұйықталу тоғының жоғары деңгейлерімен сипатталатын басқа жерлерде) жоғары ажырату қабілеті бар автоматты ажыратқыштар қажет болса, бұл өнім тамаша таңдау ретінде қызмет етеді.

Жиі қойылатын сұрақтар

С: Қысқа тұйықталудан қорғау және шамадан тыс жүктемеден қорғау бірдей нәрсе ме?

Ж: Жоқ. Олар әдетте бір автоматты ажыратқышқа біріктірілген болса да, олар әртүрлі принциптерде жұмыс істейді. Жылудың жинақталуына сүйене отырып, шамадан тыс жүктемені ұзақ уақыт шамадан тыс жүктемелерден қорғайды; қысқа тұйықталудан қорғаныс магниттік тартылыс күштеріне сүйене отырып, лездік жоғары магнитті токтардан қорғайды.

Сұрақ: Неліктен кейбір автоматты ажыратқыштардың қуаты 6кА, ал басқалары 15кА болып табылады?

A: Бұл үзу мүмкіндігін көрсетеді. 6кА номиналды қысқа тұйықталу тогы оның қауіпсіз үзілуі мүмкін максималды ток 6000 ампер екенін білдіреді. Егер нақты қысқа тұйықталу тогы осы мәннен асып кетсе, автоматты ажыратқыш жарылуы мүмкін. Трансформатордың үлкен сыйымдылығы бар орындарда ажырату қуаты жоғары автоматты ажыратқыштар қажет; таңдаудан бұрын PUGAO компаниясына кәсіби ұсыныстарды немесе теңшелген дизайн шешімін ұсынуға рұқсат етіңіз.

С: Мен автоматты ажыратқышты тазалай аламын ба? Қалай жалғастыруым керек?

Ж: Иә, бірақ сіз қуат көзінің толығымен ажыратылғанына көз жеткізуіңіз керек.

Шаң бөлшектерінің доға сөндіргіш камераға түсуіне жол бермеу үшін корпустағы шаңды сүрту үшін құрғақ шүберекті пайдаланыңыз.

Қатаң тыйым салынады: Пластикалық корпусты тазалау үшін химиялық еріткіштерді немесе суды пайдаланбаңыз, себебі бұл отқа төзімді материалдардың өнімділігін бұзуы немесе ішкі қысқа тұйықталуларды тудыруы мүмкін.
