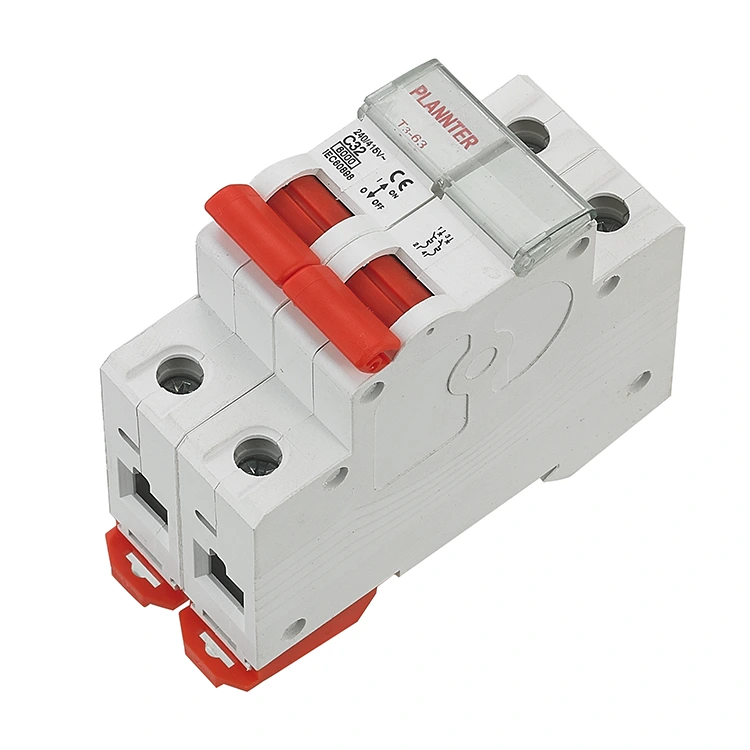

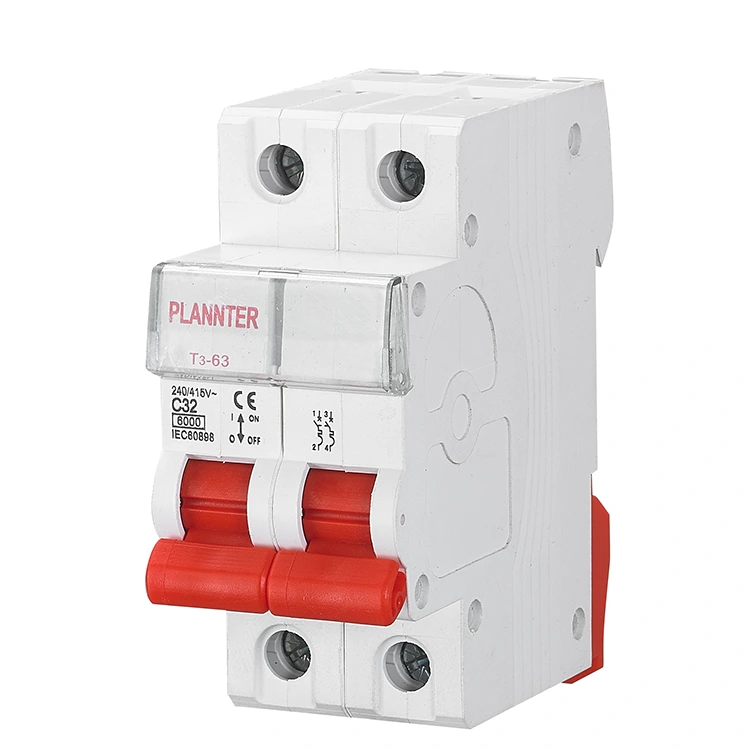

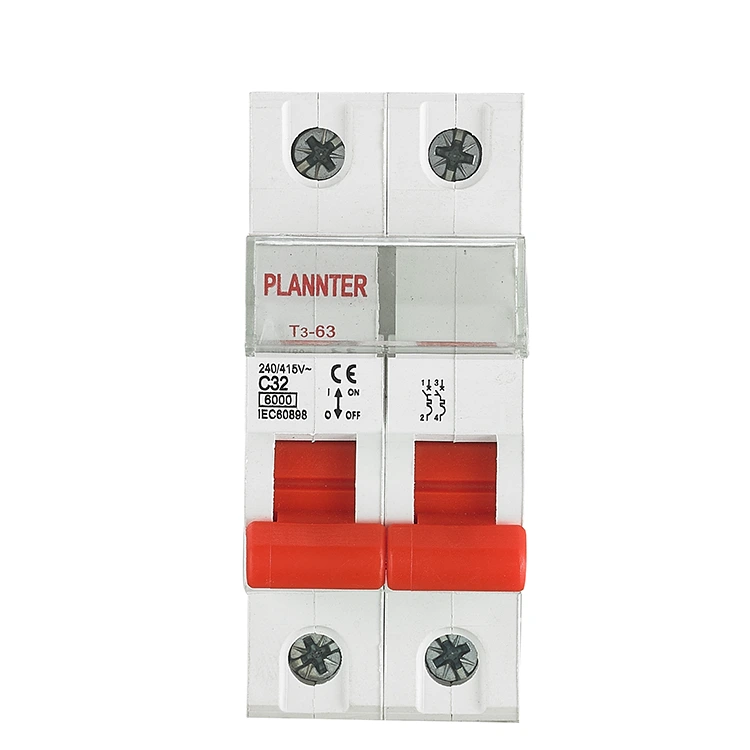

Мыс MCB миниатюралық ажыратқыш

Мыс MCB миниатюралық ажыратқышы - тізбектерді қысқа тұйықталудан және шамадан тыс жүктеме токтарынан қорғайтын төмен вольтты тұрақты токтың шағын автоматты ажыратқышы (MCB). Оның 2P, 32A номиналды ток және C типті босату қисығы бар. Қысқа тұйықталудың номиналды қуаты 6кА дейін және оның механикалық қызмет ету мерзімі 10 000 циклге дейін. Оны DIN рельсіне орнатуға болады. Өнеркәсіптік басқару және автоматтандыру, тасымалдау, жаңартылатын энергия және т.б. сияқты тұрақты ток тізбектері үшін қолайлы.

Мыс миниатюралық ажыратқыштың (MCB) қандай компоненттері мысты пайдаланады?

Мыс MCBs жобалау және өндіру кезінде PUGAO жоғары сапалы мыс материалдарын үш маңызды салада пайдаланады:

1. Байланыстар:

Бұл ең маңызды компонент; ол күміс-қалайы оксиді, күміс-кадмий оксиді қорытпалары немесе күміс негізіндегі мыс композиттік материалдарын пайдаланады.

Функция: Жоғары токтарды үзген кезде контактілер электр доғасын тудырады. Мыс/күміс қорытпаларының жоғары ыстыққа төзімділігі және абляцияға төзімділігі бар, бұл түйіспелердің қайталану оқиғаларынан кейін бір-бірімен дәнекерленбеуін қамтамасыз етеді.

2. Магниттік қозғалыс блогы:

Қысқа тұйықталудан қорғау функциясын атқаратын MCB ішінде орналасқан электромагниттік катушка эмальданған мыс сым арқылы оралған.

Функция: Мыс сым төмен электр кедергісіне ие және минималды жылу шығарады; бұдан басқа, ол дәлірек магнит өрісін құруға мүмкіндік береді, осылайша қысқа тұйықталу кезінде лезде магниттік тартылуды және өшіруді қамтамасыз етеді.

3. Терминалдар мен шиналар:

Өнімнің қуат кіріс және шығыс порттарында орналасқан металл құрамдас бөліктер қызыл мыс (таза мыс) немесе жезден жасалған. Функция: Бұл сымдар қосылғаннан кейін өте төмен жанасу кедергісін қамтамасыз етеді, құрамдас бөліктердің қызып кетуіне және корпустың балқуына жол бермейді - жоғары токтардың ұзақ ағынымен байланысты қауіп.

Мыс темір/алюминийге қарсы: MCB үшін маңыздылығы

Функция

1. Тізбекті қорғау, қауіпсіздік тәуекелдерін болдырмау

Айнымалы ток тізбегінің жұмысы кезінде жабдықтың істен шығуына байланысты ток шамадан тыс жүктелсе, желінің ескіруі, жоғары жүктеме немесе қысқа тұйықталу лездік жоғары ток тудырса, бұл жабдықтың жануына, тізбектің өртенуіне және басқа да ауыр зардаптарға әкелуі мүмкін. Бұл мыс MCB миниатюралық ажыратқышы ағымдағы өзгерісті нақты уақыт режимінде бақылай алады, ал ағымдағы өзгерген кезде PUGAO ағымдағы өзгерісті нақты уақытта бақылай алады. ток номиналды мәннен асып кеткенде, ішкі ажырату механизмі жылдам әрекет етеді және бір уақытта өрт сымын және нөлдік сымды кесіп тастайды, қауіпсіздік қаупін барынша азайта отырып, қуат көзін толығымен өшіреді.

2. Қуат көзін толығымен оқшаулаңыз, жұмыс қауіпсіздігін жақсартыңыз

Электр тізбегіне техникалық қызмет көрсетуде, жабдықты ауыстыруда немесе күнделікті техникалық қызмет көрсетуде электр тогының соғуынан болатын жазатайым оқиғаларды болдырмау үшін тізбектің қуат көзінен толығымен оқшауланғанын қамтамасыз ету қажет. PUGAO Copper MCB миниатюралық ажыратқышы кездейсоқ жұмысты болдырмауға арналған және нақты қосу-өшіру күйінің индикаторымен жабдықталған, ол операторға тізбектің ашық немесе ашық емес екенін интуитивті түрде анықтауға мүмкіндік береді, осылайша операцияның қауіпсіздік коэффициентін одан әрі арттырады.

3. Бір фазалы жоғары қуатты жүктемелерге бейімделген, тұрақты қуат көзі

Мысалы, тұрмыстық жоғары қуатты құрылғылар (кондиционерлер, электр су жылытқыштары), коммерциялық жарықтандыру жүйелері, өнеркәсіптік бір фазалы жабдық және т.б. тұрақты жұмысты қамтамасыз ету үшін сенімді тізбекті қорғау құрылғыларын қажет етеді. Ол 6А-дан 63А-ға дейінгі қолданбаларға арналған номиналды токтардың кең ауқымына ие. Мыс MCB миниатюралық ажыратқышы 6А-дан 63А-ға дейінгі ток рейтингтерінің кең ауқымында қол жетімді. Оның 6А-дан 63А-ға дейінгі ток рейтингтерінің кең диапазоны бар, оларды жүктеме сұранысына сәйкес икемді түрде таңдауға болады, тек жоғары қуатты жабдықтың ағымдағы сұранысын қанағаттандыру үшін ғана емес, сонымен қатар ақаулар болған кезде тізбекті уақытында өшіру, жабдықтың тұрақты жұмысын қамтамасыз ету және тізбектің бұзылуына байланысты өндірістің немесе қызмет етуінің үзілуін азайту үшін.

Шынайы мыс миниатюралық ажыратқышты (MCB) қалай анықтауға болады?

Он жылдан астам өндірістік тәжірибеге негізделген бренд ретінде PUGAO-ның мысдан жасалған MCB сериясы материалдарға қатысты ауызша кепілдіктерден гөрі көп нәрсені ұсынады; біз өнімді таңдау процесінде сарапшылық нұсқау береміз және өнімдерімізбен бірге кешенді сынақ сертификаттарын береміз. Келесі негізгі сипаттамаларды зерделеу арқылы MCB қажетті «толық мыс» сипаттамаларына сәйкес келетінін тексеруге болады:

Үзіліс сыйымдылығы: 6кА немесе 10кА ажырату қабілетіне қол жеткізе алатын ажыратқыштар қысқа тұйықталу оқиғасы кезінде пайда болатын орасан зор энергияға төтеп беру үшін жоғары сапалы ішкі мыс компоненттерін пайдалануы керек.

Өнімнің салмағы: Бірдей спецификациядағы қондырғылар үшін толық мыс ішкі құрамдастары бар автоматты ажыратқыштар ұстағанда айтарлықтай ауыр болады.

Температураның көтерілу стандарттары: Температураның көтерілуіне қатаң шектеулер қоятын IEC 60898-1 стандартына сәйкестік толығымен мыстан жасалған ішкі құрамдастарды ерекше пайдалануды талап етеді.

Жиі қойылатын сұрақтар

С: Неліктен мыс MCB стандартты MCB қарағанда қымбат?

Ж: Мыстың бағасы алюминийден үш есе, ал темірден бес есе артық. Сіз төлейтін сыйлық сөндіргіштің сыни сәттерде істен шықпайтындығына кепілдікті, сондай-ақ өрттердің алдын алу үшін қажетті қосымша қауіпсіздік маржасын қамтиды.

С: Барлық PUGAO ажыратқыштары мыстан жасалған ба?

A: Иә. Біздің бүкіл өнім желісі үшін PUGAO барлық негізгі өткізгіш компоненттер үшін мыс немесе мыс қорытпаларын пайдаланады, бұл IEC 60898 халықаралық стандартына толық сәйкестігін қамтамасыз етеді.

С: Мыс MCB үйде пайдалануға жарамды ма?

A: Мүлдем. Тұрмыстық электр тогы әдетте өте жоғары болмаса да, сым жиі қабырғалардың ішінде жасырылады; сөндіргіш қызып кетсе немесе қысқа тұйықталу өртті тұтандырса, оның салдары апатты болуы мүмкін. Мыс MCB пайдалану сіздің отбасыңыздың қауіпсіздігі үшін жауапкершіліктің ең жоғары деңгейін білдіреді.
