Қандай шағын автоматты сөндіргіш менің жобаларымның қауіпсіз, үйлесімді және тиімді болуына көмектеседі?

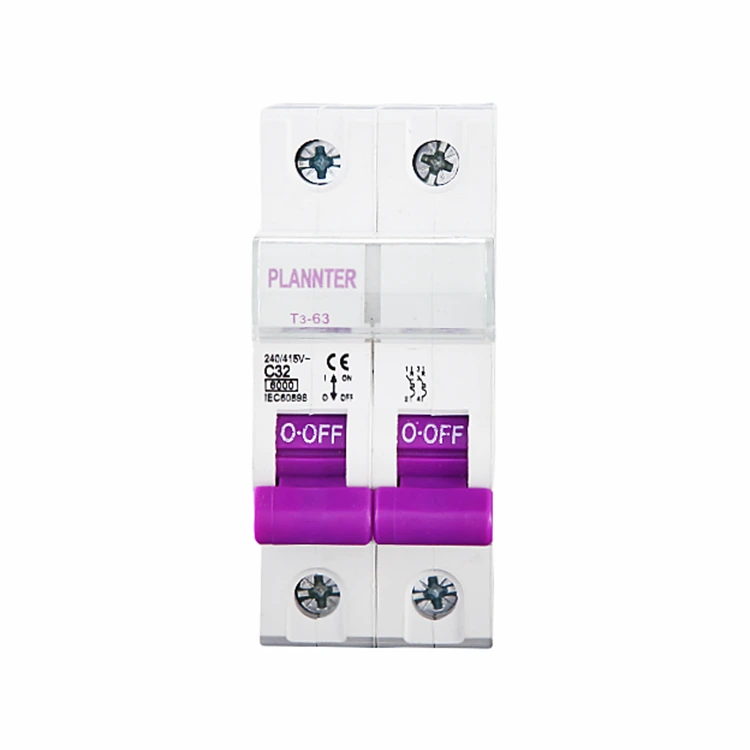

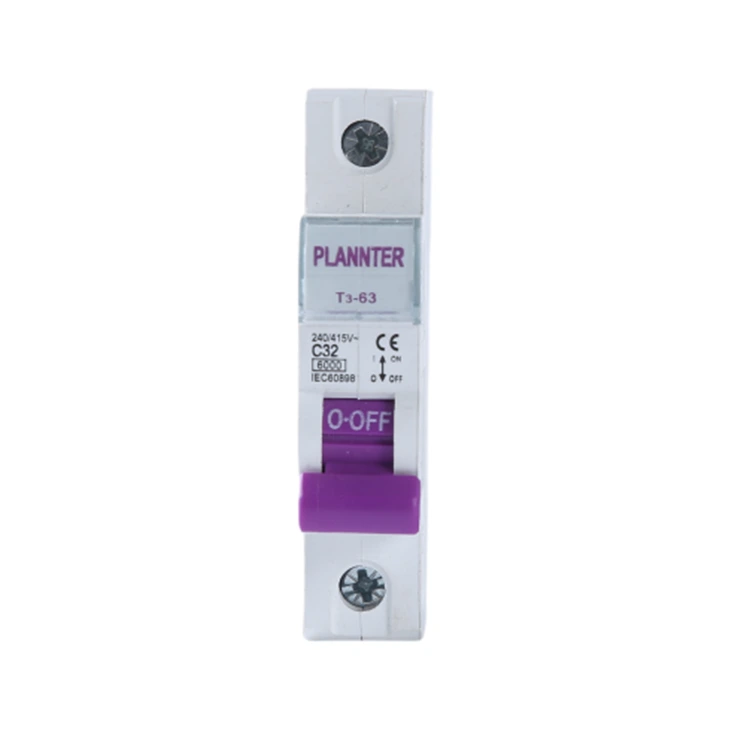

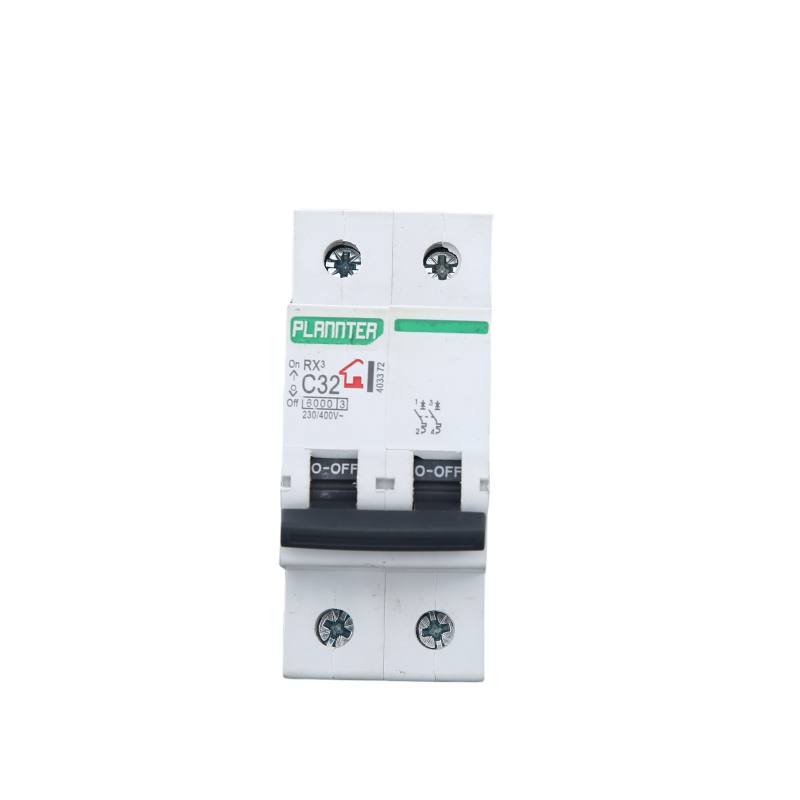

Мен панельдерді басқарамын, онда әрбір киловатт маңызды және әрбір өшіру нақты ақшаны талап етеді. Көптеген жылдар бойы құрылғыларды ауыстырып, жағымсыз сапарларды бақылаған соң, мен аШағын ажыратқыш жылтыр каталогтар туралы азырақ және сәйкестік, таңдаулылық және жүктерім жасайтын нақты ақаулар туралы көбірек. Бөлшек және жеңіл өнеркәсіптік кеңістіктердегі аралас пайдаланылатын тақталарды жаңартқан кезде мен әртүрлі өндірушілердің бірнеше ықшам құрылғыларын сынай бастадым; Мен мердігерлер көрсеткен бір сызық болдыЖоспарлаушы. Оны өз дизайныма мәжбүрлеудің орнына, мен оны басқа брендтермен бірте-бірте енгіздім, салыстырмалы деректерді тіркедім және осы салада шынымен кездесетін сәтсіздік режимдеріне назар аудардым - қозғалтқыштың ағыны, жарық диодты драйвер гармоникасы, EV іргелес электроникасы және PV балансының біріктіргіш қораптары. Нәтиже сатып алулар мен операциялар үшін дұрыс құрылғы таңдауын таңдауға, орнатуға және қорғауға арналған нақты негіз болды.

Мазмұны

• Неліктен мен шағын жүктер мен панельдер айналасындағы қорғанысты қайта қарастырып жатырмын?
• Рейтингтерді болжаусыз қалай таңдауға болады?
• Қозғалыс қисықтары кедергі келтіретін және нақты ақаулар үшін нені білдіреді?
• Маған қаншалықты сыну қабілеті қажет?
• Стандарттар мен мақұлдаулар менің шешімімді қай жерде өзгертеді?
• Орнату мәліметтерін сағаттан кейін қалай үнемдеуге болады?
• Мен қаржыландыру үшін қорғауым керек меншіктің жалпы құны қандай?
• Үлгі спецификация маған жылдам жүруге көмектесе ала ма?
• Қандай жиі қойылатын сұрақтарды қарастыруым керек?

Неліктен мен шағын жүктер мен панельдер айналасындағы қорғанысты қайта қарастырып жатырмын?

Менде үш рет қайталанатын бас ауруы болды: оқиға журналдарына сәйкес келмейтін өшіру, тығыз қоршаулардағы қызып кеткен терминалдар және жоғары және төменгі ағынды қорғау арасындағы үйлестірудің болмауы. Әрбір шығарылым уақытты қанықтырады. Сондықтан бренд жапсырмасынан гөрі құрылғы класының өзі маңызды болды. Қазіргі заманғыШағын ажыратқышбес нәрсені жақсы істеу керек:

• Жүк көлігін «жалған дабылдарға» айналдырудан аулақ болу үшін апат пен нақты ақауды ажыратыңыз.
• Селективтілікті сақтай отырып, жоғары ағынды ажыратқыштармен немесе сақтандырғыштармен үйлестіріңіз.
• Сымдарды жылу кедергісіне айналдырмай, жоғары тығыздықтағы тақталарды орнатыңыз.
• Керек-жарақтарды ұсыныңыз — қосалқы контактілер, шунтталу, құлыптау мүмкіндігі — шкафты қайта құруға мәжбүр етпестен.
• Дизайнды шолуды қорғау үшін шынымен пайдалана алатын азаю, момент және қисық деректерін жариялаңыз.

Мен құрылғыларды осы бес нәтиже бойынша бағалаған соң, таңдау болжамды болып қалды және қайталанатын болды, әсіресе мен сайтымның қысқа тұйықталу тогы (SCCR) есептеулеріне сәйкес келетін анық қозғалыс қисықтары мен қысқа тұйықталу рейтингтерін стандарттаған кезде.

Рейтингтерді болжаусыз қалай таңдауға болады?

Қозғалтқыштар, компрессорлар, электромагниттер, жарықдиодты драйверлер және коммутатор режиміндегі PSU тогы әр түрлі болады. Мен алдымен номиналды токты сәйкестендіремін, содан кейін өлшенген кіріс пен күтілетін ақау профильдеріне қарсы қисықты растаймын. АШағын ажыратқышдеректермен емес, әдеттермен өлшенген, қолайсыздыққа айналады. Егжей-тегжейлі есептеулерді орындамас бұрын тұжырымдаманы әзірлеу кезінде пайдаланатын жылдам іздеу:

Бұл үстел мені дұрыс көршіге отырғызады. Сол жерден мен қоршаған ортаның төмендеуін, қоршауды топтастыру факторларын және өткізгіш өлшемін растаймын, осылайша жылу суреті шындыққа сәйкес келеді.

Қозғалыс қисықтары кедергі келтіретін және нақты ақаулар үшін нені білдіреді?

Саяхат қисықтары физиканы нәтижеге айналдырады. B, C және D әріптер емес; олар магниттік элементтің қашан әрекет ететіні туралы уәделер. Жылдам кіріс, бірақ заңды жүктемелер үшін (моторлар, трансформаторлар) C немесе D қисығы бос орынды сатып алады. Сезімтал электроника немесе жарықтандыру үшін B қисығы нәрселерді дәл сақтай алады. Мен сондай-ақ термиялық элементке қараймын — әрекет ету алдында құрылғы шамалы шамадан тыс жүктемеге қанша уақыт төзеді — себебі бұл қысқаша шамадан тыс жүктеме табиғи түрде жойылатынын немесе операцияларды тоқтататын сапарға ұласатынын анықтайды.

• B қисығы: төменгі магниттік шегі; резистивті және сезімтал электронды жүктемелер үшін тамаша.
• C қисығы: орта жер; коммерциялық ғимараттардағы типтік мотор ағынын өңдейді.
• D қисығы: ең жоғарғы шек; дәнекерлеушілер мен компрессорлар сияқты ауыр жұмыс істейтін жабдықтарға арналған.

Кәсіпорындар салқын таңертең шамдардың өшетініне шағымданған кезде, бірнеше бұтақтарды В-дан С-ге ауыстыру мәселені шешті. Керісінше, бутик аудио бөлмесіне нәзік ақауларды анықтау үшін B қажет. Қате қисық әркімнің шыдамдылығын жоғалтады; оң жақ қисық a жасайдыШағын ажыратқышсізге шынымен қажет болғанға дейін көрінбейтін сезініңіз.

Маған қаншалықты сыну қабілеті қажет?

Үзіліс сыйымдылығы - құрылғы қауіпсіз түрде үзуі мүмкін ең үлкен ақаулық ток. Орнату нүктесіндегі қолжетімді қысқа тұйықталу тогы құрылғының сыйымдылығынан асып кетсе, сізде қауіпсіздік және сәйкестік мәселесі бар. Мен болашақ қысқа тұйықталу тогын (ҚТҚ) өлшеймін немесе есептеймін және өзіме маржаны беремін, әсіресе кейінірек трансформаторлар, PV байланыстары немесе электр зарядтағыштары қосылатын сайттарда. Міне, мен үстелімде сақтайтын стенографиялық жұмыс парағы:

Егер мен ақаулық деңгейлерінің өсуіне күмәндансам, аппараттық құралдарды кейін ауыстырмай, қазір сыйымдылық деңгейін жоғарылатамын. Бұл бүгін сәл қымбатырақ және алты айдан кейін демалыс күндеріндегі үзілістерді үнемдейді.

Стандарттар мен мақұлдаулар менің шешімімді қай жерде өзгертеді?

Стандарттар қағазбастылық емес — олар құрылғының күйзеліс кезінде қалай әрекет ететінін анықтайды. Жаһандық жобаларда мен екі отбасын түзу ұстаймын:

• IEC 60898-1: әдетте тұрғын үй және жеңіл коммерциялық қолданбалар үшін қолданылады.
• IEC 60947-2: өндірістік басқару тетігі; жоғары өнімділікті күту және үйлестіру мәліметтері.

Солтүстік Америкада мен қосымша қорғаушылар мен тармақты ажыратқыштарды ажыратамын:

• UL 1077қосымша қорғағыштар: басқа құрылғы негізгі қорғанысты қамтамасыз ететін жерде қолданылады.
• UL 489тармақты ажыратқыштар: тармақтық тізбектер үшін бастапқы қорғаныс.

Мен құрылғыны рөлге сәйкестендіремін. Панель іштен қорғалған арнайы жабдықты бергенде, қосымша қорғаушы дұрыс болуы мүмкін. Мен филиалды қорғаған кезде, мен филиалдың бағаланған мақұлдауларын іздеймін. Кез келген жағдайда мақұлданғанШағын ажыратқышсәйкес керек-жарақтармен жұптастырылған болса, тексеруді жеңілдетеді және RFI азайтады.

Орнату мәліметтерін сағаттан кейін қалай үнемдеуге болады?

Шағын шешімдер күрделі. Мен нашар аяқтау немесе қате шина арқылы жойылған әдемі кестелерді көрдім. Міне, менің қайталанатын бақылау тізімім:

• Тоқтатулар: Айналым моменті сипаттамаларын және өткізгіш класын орындаңыз. Егер панельдер дірілдеп тұрса (компрессорлардың жанында), қажет болған жағдайда феррулдарды пайдаланыңыз.
• Қоршаған орта және топтастыру: Ыстық бөлмелер мен тығыз тақталар үшін дерат. Егер корпус жылы болса, жүкті көтеріңіз немесе жайыңыз.
• Шина және интерконнект: Өндіруші шиналар құрастыруды жеңілдетеді және жанасу кедергісін азайтады; аралас өнімдер ыстық нүктелер жасай алады.
• Аксессуарлар: BMS көрінуі үшін көмекші контактілерді сәйкестендіру. E-stop немесе өрт дабылын біріктіру үшін маневрлік сапарды қосыңыз. LOTO процедуралары үшін құлыптау қойындыларын пайдаланыңыз.
• Белгілеу: Тізбек идентификаторларын және беткі тақтаның соңындағы қисық әріптерді «жұмбақ сапарлар» тазалаңыз.

Мен осы негіздерді стандартты операциялық процедурамызға енгізген кезде, кері қоңыраулар қысқарды. Жақсы орнатылғанШағын ажыратқышДизайн бойынша қызықсыз — операциялар қажет ететін нәрсе.

Мен қаржыландыру үшін қорғауым керек меншіктің жалпы құны қандай?

Сатып алу бағасы - бірінші бет; операцияларды жұмсау - кітаптың қалған бөлігі. Мен құрылғыны таңдауды қарапайым ТШО үлгісімен негіздеймін:

• Тікелей: бірлік бағасы, керек-жарақтар, шиналар, DIN рельсті аппаратура.
• Орнату: кіріктірілген шиналар, бірыңғай керек-жарақтар және дұрыс терминал геометриясы арқылы үнемделген жұмыс уақыты.
• Тоқтау уақыты: күтілетін келеңсіз сапарлар × орташа үзіліс құны (жоғалған сатылымдар, бос жұмыс күші, қайта іске қосу қалдықтары).
• Қызмет көрсету мүмкіндігі: диагностиканың орташа уақыты; Мен отбасыларды стандарттаған кезде қосалқы ұстау шығындары.

Құрылғылар тобы портфолио бойынша айына аз да болса жағымсыз сапарларды азайтса, ол өзін тез төлейді. Бұл математикалық көшбасшылық түсінетін түрі. Сондықтан мен стандарттауға дейін және одан кейінгі оқиғаларды қадағалаймын және неге дәлелденген таңдауды құжаттаймынШағын ажыратқышұқсас нысандар бойынша сызық.

Үлгі спецификация маған жылдам жүруге көмектесе ала ма?

Мүдделі тараптар түсінікті болғысы келгенде, жиналыста қысқаша сипаттама жеңіске жетеді. Міне, мен жұмыс жазбаларына қоятын және әр сайтқа бейімдейтін үлгі:

• Құрылғы түрі: термомагниттік, DIN рельсімен бекітілген, қажетінше бір-төрт полюс.
• Қозғалыс қисығы: B/C/D жүктің кіріс профиліне және дискриминация зерттеулеріне таңдалады.
• Номиналды ток: егер басқаша жобаланбаса, үзіліссіз жүктемені ажыратқыштың ≤80% деңгейінде сәйкестендіріңіз.
• Ажырату қабілеті: орнату нүктесіндегі есептелген перспективалық қысқа тұйықталу токынан кем емес, маржа және құжатталған үйлестіру.
• Бекітулер: IEC 60898-1 немесе IEC 60947-2 (жаһандық) немесе филиалды қорғау қажет болған жағдайда UL 489; UL 1077 тек қосымша қорғаныс қажет болғанда ғана.
• Аяқтаулар: момент мәндері байқалады; дирижер класы және ферруль саясаты құжатталған.
• Аксессуарлар: BMS үшін қосалқы контактілер, E-stop/өрт интерфейсі қажет шунт, көп полюсті жинақтарға арналған өндіруші шина жүйесі.
• Таңбалау: схема идентификаторы, қисық әріп және мүмкін болған жағдайда есік жабық күйде көрінетін номиналды ток.

Бұл жерде бренд туралы ойлар кіреді. Мен шын мәніндегі қисықтарды жариялайтын және қосалқы экожүйелерді қамтамасыз ететін ықшам өнеркәсіптік үлгілермен күшті нәтижелерге қол жеткіздім.Жоспарлаушынақты тақталардағы басқалармен қатар бірлік.

Қандай жиі қойылатын сұрақтарды қарастыруым керек?

С:B, C және D қисықтарының арасында қалай таңдауға болады?
A:Қозғалыс үшін қисық сызықты сәйкестендіріңіз: резистивті және сезімтал электроника үшін B, әдеттегі қозғалтқыштар мен аралас коммерциялық жүктемелер үшін C, дәнекерлеушілер немесе трансформаторлар сияқты ауыр кіріс үшін D. Өлшенген іске қосу профильдері мен үйлестіру зерттеулерімен салыстырыңыз.

С:MCB мен қосымша қорғаушының айырмашылығы неде?
A:Тармақтық номиналды ажыратқыш (мысалы, UL 489) тармақ тізбегі үшін негізгі қорғаныс құрылғысы болуы мүмкін. Қосымша қорғаныс құралы (UL 1077) жабдықтың ішіндегі бар қорғаныс схемасының сақтық көшірмесін жасайды. Схема рөлі үшін дұрыс санатты пайдаланыңыз.

С:Сыну қабілеттілігін қашан арттыруым керек?
A:Есептелген немесе өлшенген қысқа тұйықталу тогы құрылғы рейтингіне жақындаған сайын немесе сайт ақаулық деңгейлерін көтеретін көздерді қосуы мүмкін - жаңа трансформаторлар, PV байланыстары немесе электр қуатын зарядтағыштар - маржаны сақтау үшін сыйымдылық деңгейін арттырыңыз.

С:Қоршаған орта температурасы мен топтастыру маңызды ма?
A:Иә. Жылу жинақтау болып табылады. Жоғары қоршаған орта және тығыз оралған құрылғылар ток өткізу мүмкіндігін азайтады. Өндірушінің төмендететін кестелерін қолданыңыз және тығыз тақталар үшін аралық немесе желдетуді қарастырыңыз.

С:Жарықдиодты жарықтандыруда жағымсыз сапарлардан қалай аулақ болуға болады?
A:Драйверлерден ағынды тексеріңіз, B тым сезімтал болып табылатын C қисығын қарастырыңыз және үлкен топтар үшін іске қосу ретін тексеріңіз. Бейтараптарды мықтап ұстаңыз және THD жоғары ағында қорғаныс әрекетін тудырмайтынын растаңыз.

С:Көмекші контактілерді немесе маневрлік сапарды қосу керек пе?
A:Егер сізге BMS жүйесінде қашықтағы күй немесе өрт жүйелерімен және электронды аялдамалармен интеграция қажет болса, иә. Көмекші контактілер мен маневрлік сапарлар пассивті ажыратқышты қауіпсіздік және басқару стратегияңыздың белсенді элементіне айналдырады.

С:Мен ғаламдық сайттарда бір отбасын пайдалана аламын ба?
A:Көбінесе, ауқым IEC 60898-1/60947-2 стандартын қамтитын болса және Солтүстік Америка үшін UL баламаларын ұсынса. Стандарттау қосалқы бөлшектерді, оқытуды және құжаттаманы жеңілдетеді. Мен әлі де жергілікті кодты және тексеру теңшелімдерін тексеремін.

С:Құжаттамадағы кілт сөзді қайда орналастырамын?
A:Дәл терминді қолданыңыз - сияқтыШағын ажыратқыш—материалдар тізімінде, бір жолды диаграммаларда және панельдік кестелерде сатып алу және техникалық қызмет көрсету топтары шатастырусыз бірдей сипаттамаға сілтеме жасайды.

Қорытынды

Егер сіз тосынсыйларды азайтқыңыз келсе, құрылғыларды әдеттер бойынша емес, мінез-құлық бойынша таңдаңыз. Қисық сызықты таңдау, үзілу сыйымдылығының маржасы, адал детинг және таза орнату тәжірибесі сіздің қорғанысыңыз жақсы күндерде көрінбейтін және жаман күндерде шешуші болатынын шешеді. Мен бұл тепе-теңдікке ықшам, керек-жарақтарға бай желілерді таңдап, содан кейін ұқсас сайттар бойынша стандарттау арқылы қол жеткіздім, осылайша операциялар тұрақтылықты, ал қаржы ТШО-ны төмендетеді. Егер сіз келесі тақтаға арналған опцияларды зерттеп жатсаңыз, мен өріс жазбаларымен бөлісуге және жүктемелеріңізге дұрыс таңдауды көрсетуге көмектесуге қуаныштымын.

Арнайы тізбектерді бағалауға немесе үлгілерді сұрауға дайынсыз ба?Бізбен хабарласыңы қолданбаңыздың рейтингтерін, қисық сызықтарын және керек-жарақтарын талқылау үшін немесе бүгін сұрау қалдырыңыз, мен сізге бюджет пен уақыт кестесіне сәйкес келетін қысқа тізімді құруға көмектесемін. Сіздің келесіШағын ажыратқышшешім панельді сақтамайынша, бұл туралы соңғы рет ойлануыңыз керек.
