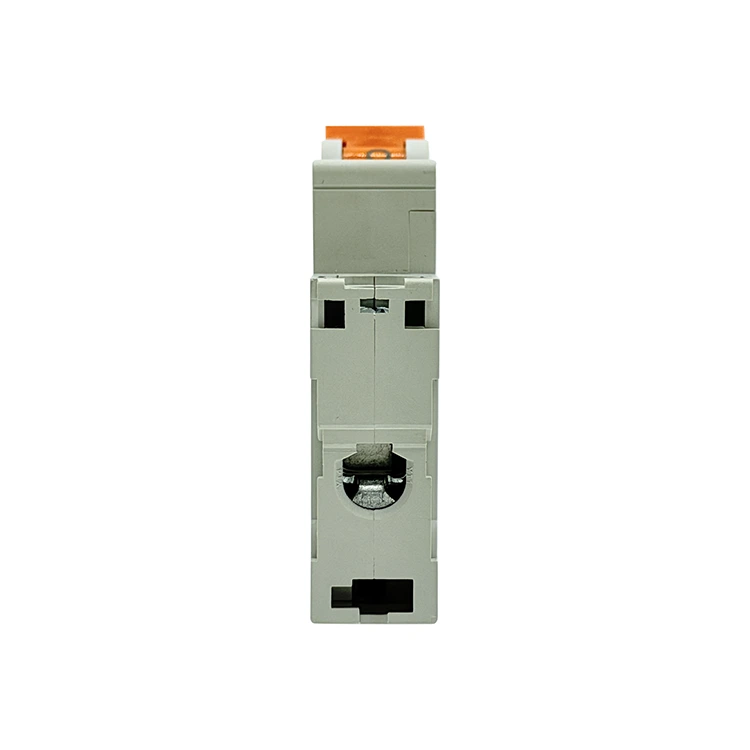

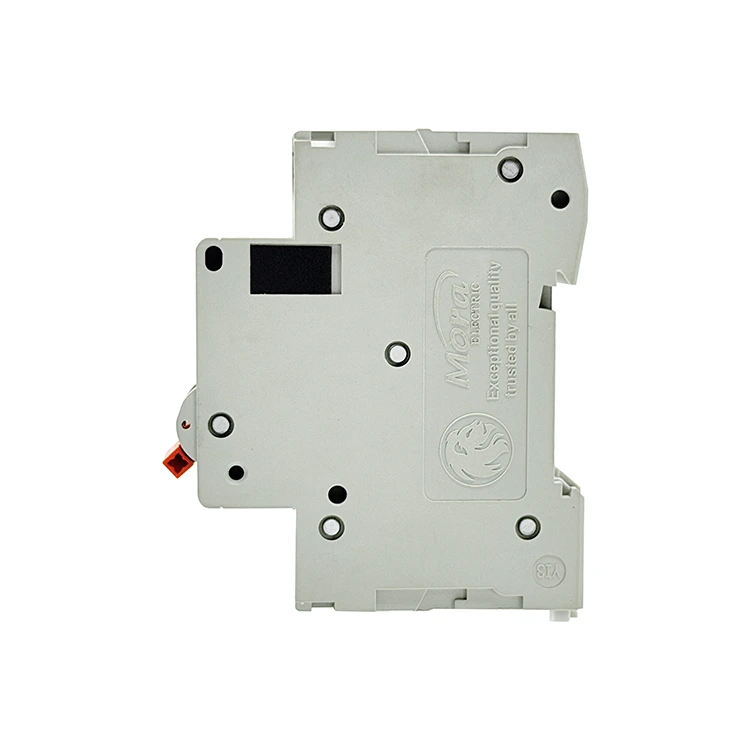

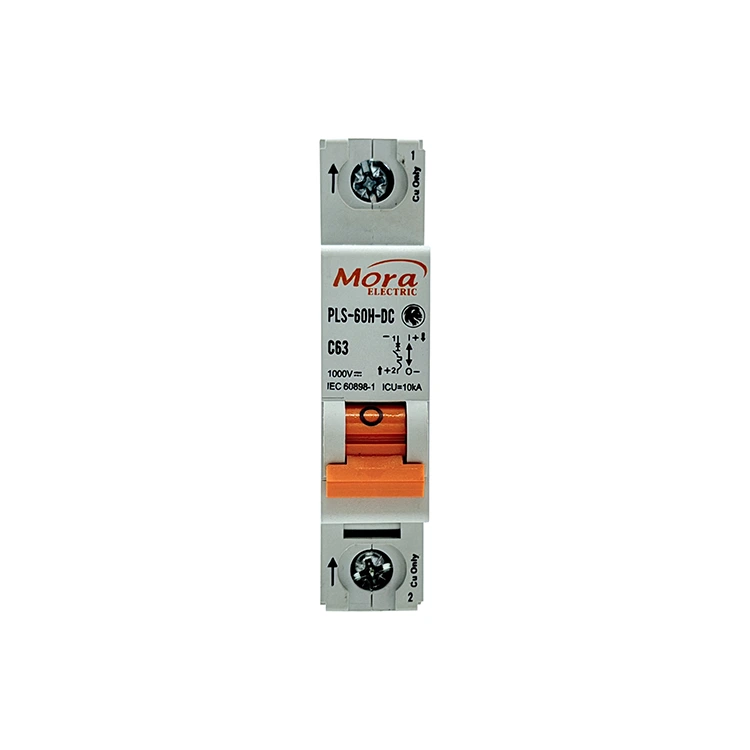

C65 1 полюсті тұрақты ток сөндіргіш

PUGAO (бренд: Mora) Қытайдағы мамандандырылған C65 1 полюсті тұрақты ток сөндіргіш зауыты ретінде жұмыс істейді, тұрақты ток қолданбалары үшін арнайы әзірленген ауыр жүкті бір полюсті ажыратқыштарды жеткізеді; Біздің 1P жылу-магниттік ажыратқышымызда күн сымдары мен телекоммуникация желілеріндегі контактілердің жануын болдырмайтын тұрақты магнитті доға сөндіргіш жүйесі бар.

Техникалық анықтама және практикалық қолданбалар

C65 1 полюсті тұрақты ток сөндіргіші бір фазалы тұрақты ток контурларын қорғауға арналған механикалық ажыратқыш болып табылады. Айнымалы ток (AC) желілерінен айырмашылығы, тұрақты ток контурында табиғи нөлдік қиылысу нүктесі жоқ. Жүктеме кезінде контактілер ашылғанда, нәтижесінде пайда болатын электр доғасы үздіксіз және өте тұрақты болады.

Біздің бір полюсті сөндіргішіміз тұрақты ток тізбегінің оң рельсін оқшаулайды, ол жүйелік термиялық зақым келтірмес бұрын ақауларды бұзу үшін мақсатты механикалық күш пен магниттік үдеу қолданады.

Күн фотоэлектрлік жүйелері

Тұрғын және коммерциялық күн массивтерінде жеке панельдік жолдар үздіксіз тұрақты кернеуді шығарады. Бұл автоматты сөндіргіш шығыс қабатындағы (тұрақты ток 12В-тан 250В-ға дейін) біріктіргіш қораптардың ішінде орнатылады. Ол кері ток ақауларының немесе сым тұйықтарының күн массивіне таралуына жол бермей, жеке жолдарды оқшаулайды.

Телекоммуникациялық деректер орталықтары және UPS жүйелері

Заманауи байланыс аппаратурасы 48В-тен 110В-қа дейінгі тұрақты ток батареясының резервтік жүйесінде жұмыс істейді. C65 1 полюсті тұрақты ток сөндіргіші іргелес желілік жүйелердің қуатын үзбестен локализацияланған құрамдас ақауларды оқшаулай отырып, жеке жабдық тіректері үшін мақсатты қорғанысты қамтамасыз етеді.

Өнеркәсіптік автоматтандыру

Жергілікті өнеркәсіптік тұрақты басқару циклдері, материалдарды өңдеу жүйелері және ішкі электрлік көліктің аккумуляторын басқару схемалары зарядтау модульдері мен бастапқы батарея қоймасы арасында бөлек, қауіпсіз оқшауланған қуат аймақтарын орнату үшін бір полюсті ажыратқыштарды пайдаланады.

Техникалық сипаттамалар

Келесі матрица сапаны бақылау стендтерінде тексерілген стандартталған жұмыс шектерін және материал құрамын сипаттайды:

Негізгі техникалық артықшылықтар

1. 5 миллисекундтық магниттік доғаны сөндіру

Тікелей ток доғалары мыс контактілерін бақылаусыз қалдырса, секундтың бір бөлігінде бұзуы мүмкін. Мұны шешу үшін біздің C65 1 полюсті тұрақты ток сөндіргіші екі ішкі тұрақты магнитті біріктіреді. Ақаулық орын алып, контактілер бөлінгенде, магнит өрісі доғаны жанасу беттерінен алшақтатады және оны 9 пластиналы болат салқындату торына апарады. Тор доғаны 5 миллисекунд ішінде бөледі, салқындатады және сөндіреді, бұл жанасу беттеріндегі тозуды азайтады.

2. Жоғары дәлдіктегі биметалдық шамадан тыс жүктемені басқару

Үздіксіз шамадан тыс жүктемелер сым оқшаулауын бірте-бірте нашарлатып, қатты өрт қаупін тудырады. PUGAO (Mora) әртүрлі термиялық кеңею жылдамдықтары бар екі байланыстырылған металдан тұратын калибрленген биметалдық жолақтарды пайдаланады. Үздіксіз шамадан тыс ток жолақты қыздырып, оның болжамды түрде майыстырылуына және босату тұтқасын іске қосуға әкеледі. Бұл механикалық орнату шын мәнінде шамадан тыс жүктемелер кезінде сенімді оқшаулауды қамтамасыз ете отырып, іске қосудың қысқаша секірулерінен туындаған жалған сапарлардың алдын алады.

3. Автоматтандырылған нүктелік дәнекерлеу

Ішкі қолмен құрастыру айнымалы қосылым кедергілеріне және сәйкес келмейтін шығу нүктелеріне әкелуі мүмкін. Біздің өндірістік кәсіпорында автоматтандырылған нүктелік дәнекерлеу қондырғыларымен жабдықталған автоматтандырылған құрастыру желісі қолданылады. Ішкі мыс шунттар мен өшіру механизмдерін нақты орындарға бекіту арқылы біз барлық өндірістер бойынша біркелкі ішкі кедергіні қамтамасыз етеміз, бұл тарату шкафтарының ішіндегі локализацияланған қызып кетуді болдырмайды.

Өрісті орнату

1. Қуат көзін оқшаулаңыз:Қауіпсіздікті орнату. Бастапқы күн көзінен ажыратқышты немесе батареяны оқшаулау сақтандырғыш блогын жоғары қарай ашыңыз. C65 1 полюсті тұрақты ток сөндіргіш жабдығын орнату алдында кіріс желіде 0 В бар екенін тексеру үшін калибрленген сандық мультиметрді пайдаланыңыз.

2. DIN рельсіне бекітіңіз:Қоршау жинағы. Ажыратқыштың негізін стандартты 35 мм DIN рельсіне бекітіңіз. Үстіңгі және астыңғы серіппелі ұстағыш қыстырғыштардың орнына мықтап бекітілгеніне көз жеткізіп, ауыстырып-қосқыш тұтқаны басқарған кезде қозғалысты болдырмаңыз.

3. Полярлық индикаторларды туралаңыз:Сыни қадам. Тұрақты ток ажыратқыштары бағытталған. Терминал порттарына жақын орналасқан (+) және (-) индикаторларын табыңыз. Оң кіріс сымы тағайындалған оң кіріс терминалына кіруі керек. Бұл сымды кері бұру ішкі магниттердің салқындату торына электр доғасын тартуына жол бермейді.

4. Момент өткізгішінің терминалдары:Қорытынды тексеру. Тазартылған мыс өткізгіштерді туннель терминалдарына таза түрде салыңыз. Терминалды бұрандаларды 2,0–2,5 Нм дейін бұрау үшін калибрленген бұрауышты пайдаланыңыз. Бос қосылымдар локализацияланған қыздыруды және термиялық мезгілінен бұрын өшіруді тудырады.

Техникалық және инженерлік жиі қойылатын сұрақтар

Неліктен бұл бір полюсті тұрақты ток ажыратқышын стандартты айнымалы ток тарату желісінде қолдануға болмайды?

Ішкі доғаны басу жүйесі бағытталған тұрақты магниттерге сүйенеді. Айнымалы ток жүйесінде ток үздіксіз бағытымен секундына 50 немесе 60 рет ауысады. Бұл айнымалы ток доғаны болат салқындату торына емес, пластикалық корпусқа қарай сыртқа қарай күштеп, қабықтың апатты бұзылуына әкеледі.

Егер өрісті орнату кезінде сымның полярлығы кездейсоқ өзгертілсе, тұрақты ток сөндіргішінің майысуы немесе балқуының себебі неде?

Полярлықты өзгерткен кезде ішкі магнит өрісі электр доғасын салқындату торынан алыстатады және оны күміс қорытпасының контактілерінің үстінен тікелей ұстайды. Ұсталған доға 1000°C асатын локализацияланған температураны тудырады, оны қауіпсіз сөндірудің орнына ішкі механизмдерді және PA66 полимерлі корпусын балқытады.

Тығыздалған комбайн қорабының ішіндегі қоршаған ортаның жұмыс температурасы термиялық өшіру шегін қалай өзгертеді?

Біздің биметалдық жолақтар 30°C негізгі қоршаған орта температурасы үшін калибрленген. Тікелей күн сәулесінің әсерінен тығыздалған таратушы қораптың іші 50°C-қа жетсе, C65 1 полюсті тұрақты ток сөндіргішінің ішіндегі биметалдық жолақ алдын ала қызып, оның мөрленген номиналды токтың шамамен 85%-90% шамасында өшірілуіне әкеледі. Жоғары температуралы орталар үшін жүктемені азайтуды немесе таңдау параметрін жоғары қарай реттеуді ұсынамыз.
