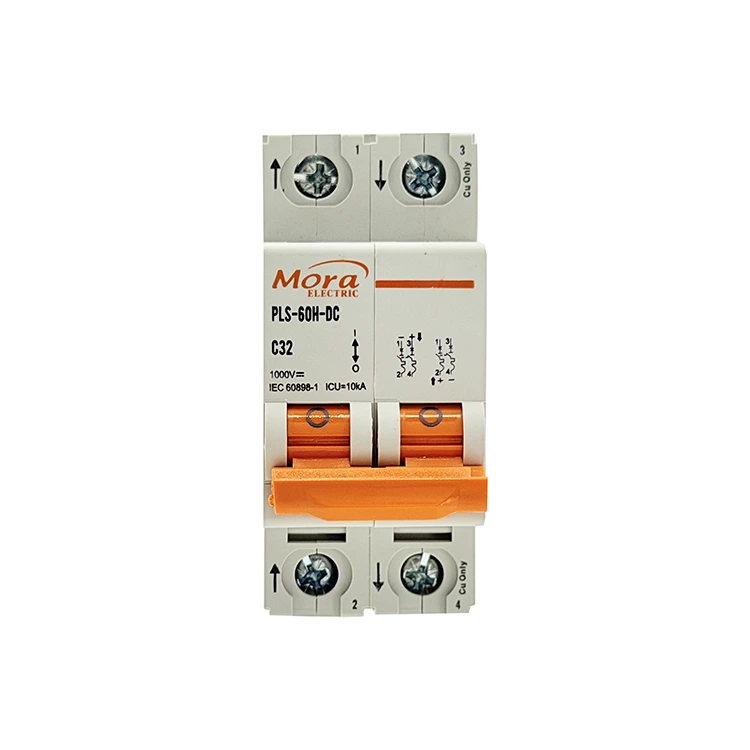

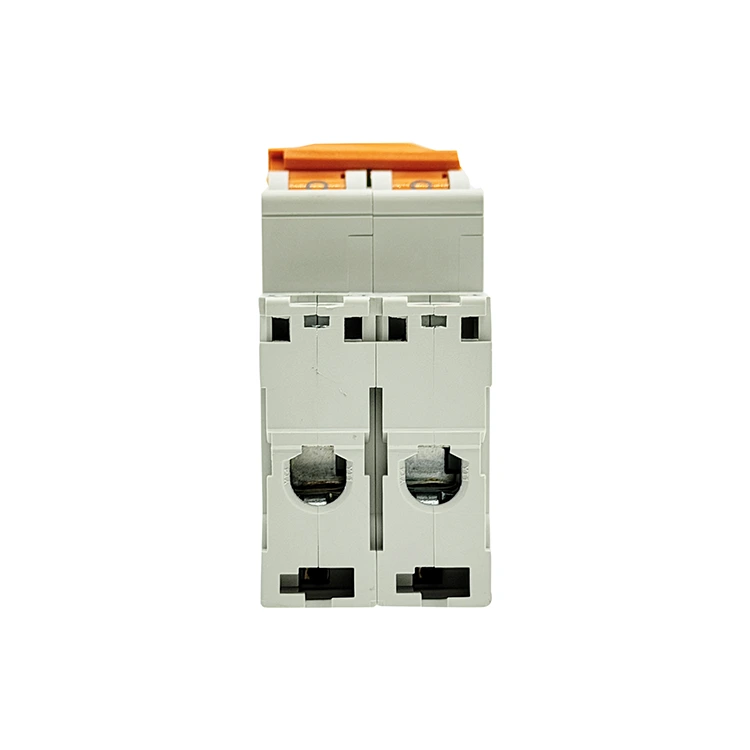

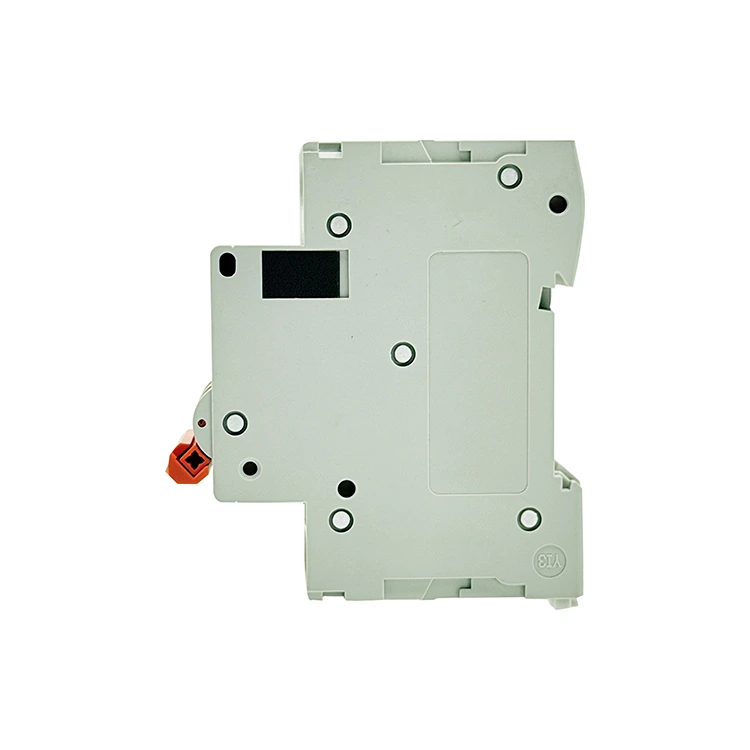

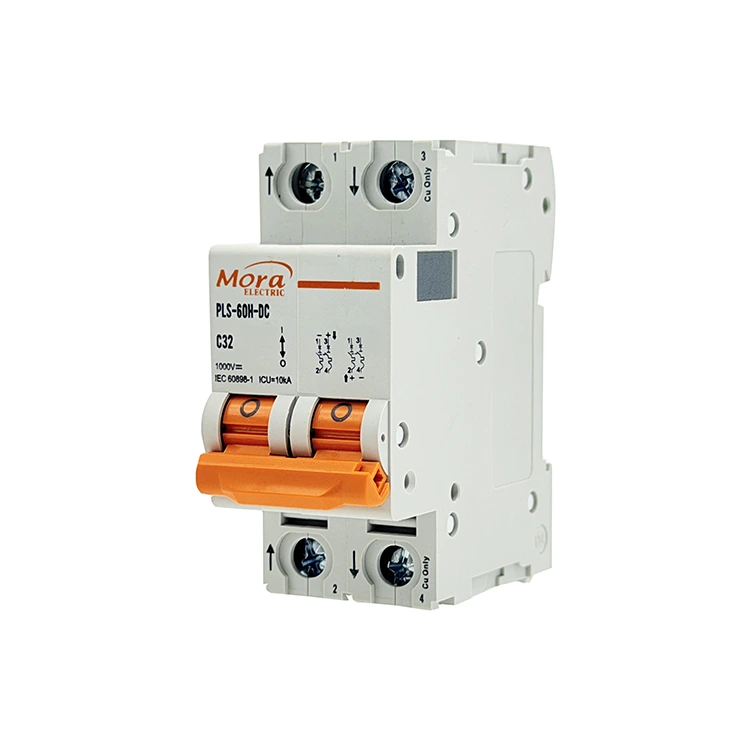

C65 2 полюсті тұрақты токтың ажыратқышы

Қытайда орналасқан сенімді C65 2 полюсті тұрақты ток сөндіргіш зауыты ретінде PUGAO (Mora) оң және теріс желілерді бір уақытта ажыратуға арналған көп полюсті төмен вольтты ажыратқыштарды шығарады; бұл 2P жылу-магниттік сөндіргіш телекоммуникациялық және фотоэлектрлік сұраныстарды орындау үшін автоматтандырылған нүктелік дәнекерлеуге және жоғары қуатты қос магнитті доғалық камераларға сүйенеді.

Техникалық анықтамасы

C65 2 полюсті тұрақты ток сөндіргіші 500 В дейінгі жоғары кернеулі тұрақты ток (тұрақты ток) контурларын басқару және үзу үшін жасалған біріктірілген электромеханикалық қауіпсіздік құрылғысы болып табылады. Бір полюсті баламалар желінің бір жағын ғана үзсе, 2 полюсті конфигурация оң және теріс өткізгіштерді бір уақытта өңдейді. Бұл қос желілік үзіліс толық гальваникалық оқшаулауды қамтамасыз етеді және негізсіз қалқымалы желілер үшін өте маңызды.

Біздің 2P миниатюралық автоматты ажыратқыш екі тәуелсіз полюсті ішкі жалпы қосу механизмімен байланыстырады. Кез келген полюс ақаулықты анықтаса, екі желі де лезде ашылып, кернеудің қалған өткізгіш арқылы кері берілуіне жол бермейді.

500В қалқымалы күн PV массивтері

Инвертордың тиімділігін арттыру үшін жүйе кернеуі күшейтілген күн массивтерінде теріс желіні жерге қосу жиі мүмкін емес. C65 2 полюсті тұрақты ток сөндіргіші PV жолының оң және теріс шығыстарына жалғанған. Екі полярлықты оқшаулай отырып, ол күндізгі техникалық қызмет көрсету циклдері кезінде ықтимал жерге соғу қаупін толығымен жояды.

Сыйымдылығы жоғары аккумуляторлық энергияны сақтау жүйелері

Өнеркәсіптік батарея қорлары және желіден тыс күн батареясының конфигурациялары жиі 120 В - 400 В тұрақты ток орнатуларында жұмыс істейді. Бір полюсті құрылғы бұл тізбектердегі қос жерге тұйықталуды қауіпсіз жоя алмайды. Осы 2 полюсті жүйені енгізу батарея корпусындағы кез келген жердегі қысқа тұйықталулардың таза, жан-жақты өшірілуін қамтамасыз етеді.

Электрлік көлікті жылдам зарядтау инфрақұрылымдары

Коммерциялық жылдам зарядтау станциялары энергияны көлік батареяларына тасымалдау үшін жоғары вольтты тұрақты ток жолдарын пайдаланады. Бұл автоматты сөндіргіш ішкі түзеткіш қосалқы тізбегі мен бастапқы тарату сымы арасындағы жергілікті оқшаулау бақылау нүктесі ретінде әрекет етеді, қызмет көрсету техниктеріне барлық электр желілерін бірден кесудің механикалық әдісін береді.

Техникалық сипаттамалар

Төменде келтірілген өнімділік шектеулері мен шикізаттар біздің өндірістік қабаттағы автоматтандырылған сынақ жұмыс үстелдері арқылы тексеріледі:

C65 2 полюсті тұрақты ток сөндіргішінің техникалық артықшылықтары

1. Қос полюсті синхронды сапар байланысы

Бір рельсте жоғары вольтты қысқа тұйықталу орын алған кезде, асимметриялық кернеудің жоғарылауы инверторларды немесе деректер серверлерін зақымдауы мүмкін. Біздің C65 2 полюсті тұрақты ток сөндіргішті екі ішкі полюсті байланыстыратын ішкі механикалық өшіру жолағы бар. Қысқа тұйықталу тек оң рельсте орын алса да, ішкі байланыс екі полюсті механикалық түрде 5 миллисекунд ішінде ашуға мәжбүрлейді, бұл ықтимал қауіпті векторларды бүкіл ішкі тізбектен жояды.

2. Сериялық қосылған тұрақты магнит доғасын сөндіру

Жоғары тұрақты кернеулер контактілер бөлінгенде ұзағырақ, күштірек электр доғаларын тудырады. Бұған қарсы тұру үшін біздің 2P ажыратқышымыз ағымдағы жолды екі түрлі доғалық камера арқылы тізбектей өткізеді. Әрбір камерада доғаны созу және оны екі жеке 9 пластиналы болат салқындату торына итеру үшін электромагниттік күш қолданатын кірістірілген тұрақты магниттер бар. Бұл қос камералы дизайн доғалық кернеуді бөледі, бір полюсті орналасудан гөрі 500 В тұрақты ток энергиясын тезірек өшіреді.

3. Автоматтандырылған өндіріс және дәйекті калибрлеу

Ішкі жинақтағы өзгерістер сапар оқиғасы кезінде бір полюстің екіншісінен артта қалуына себеп болуы мүмкін, бұл өтпелі сызық теңгерімсіздіктерін тудырады. PUGAO (Mora) біздің миниатюралық ажыратқыштарымыз үшін толық автоматтандырылған өндірістік желіні пайдалану арқылы бұл адам айнымалысын жояды. Тесу, нүктелік дәнекерлеу және ішкі бөліктерді орналастыру екі полюсте бірдей ішкі кедергілерді және синхронды механикалық уақытты қамтамасыз ететін автоматтандырылған машиналармен басқарылады.

Жалпы диагностикалық өріс шешімдері

• Автоматты сөндіргіш «ҚОСУ» күйіне ауысқан кезде дереу іске қосылады Түбірлік себеп: төмен ағындағы оң және теріс тарату сымдары арасында тікелей өлі тұйықталу бар немесе жерге қосылмаған жүйеде жерге қосу ақаулығы орын алды. Шешім: ажыратқышты оқшаулаңыз. Қысқа тұйықталған өткізгіштерді немесе сынған оқшаулағыш кеудешелерді табу үшін төменгі ағындағы сым сымдарында оқшаулау кедергісін тексеру құралын (мегаомметр) пайдаланыңыз. Толық үздіксіз ток номиналды мәннен аспайтынына көз жеткізіңіз.

• Бір терминал портында локализацияланған балқу немесе күйдіру пайда болады Негізгі себеп: Орнату кезінде терминал бұрандасы ұсынылған моментке дейін тартылмаған немесе сәйкес келмейтін сым өлшемдері мыс жіптердің бұралуына себеп болды. Шешім: Күйген немесе тотыққан кабель ұштарын кесіп тастаңыз. Оқшаулауды қайта алып тастаңыз, таза сым өзегін туннель түріндегі терминал қысқышына толығымен салыңыз және бұранданы 2,5 Нм бұру үшін калибрленген құралды пайдаланыңыз.

Техникалық жиі қойылатын сұрақтар

Неліктен 500 В тұрақты ток жүйесінде екі бір полюсті ажыратқышты қатарластырмай, 2 полюсті ажыратқышты пайдалану керек?

Тәуелсіз бір полюсті ажыратқыштарда ішкі механикалық байланыс жоқ. Егер ақаулық орын алса, бір ажыратқыш екіншісінен бұрын миллисекундтың бір бөлігін ашуы мүмкін немесе біреуі толығымен өшірілмеуі мүмкін. Бұл қарама-қарсы рельсті толығымен қуаттандырып, жүйеге кері қайтарылатын кернеуді қалдырып, қызмет көрсететін персоналға қауіп төндіреді және жабдықтың зақымдалуына әкеледі.

Кіріс оң және теріс сызықтар айқас өткізілген болса, қос доғалық камералардың ішінде не болады?

Кросс-сымдар ішкі компоненттер арқылы ток контурының бағытын өзгертеді. Контактілер үзілген кезде ішкі тұрақты магниттер электр доғасын болат салқындату торларына итерудің орнына механикалық бекіту механизмдеріне қарай төмен қарай тартады. Қапталған доға ішкі құрамдас бөліктерді және PA66 сыртқы корпусын тез ерітеді.

Сыртқы күн комбайнының қоршауларының ішіндегі жоғары сыртқы жылу осы 2 полюсті құрылғының жұмысына қалай әсер етеді?

Біздің биметалдық термиялық шамадан тыс жүктеме элементтері стандартты 30°C базалық деңгейге дейін калибрленген. Қораптың нашар желдетілуі қоршаған ортаның жылуымен үйлескенде ішкі температураны 55°C дейін итерсе, C65 2 полюсті тұрақты ток сөндіргішінің ішіндегі ішкі элементтер мерзімінен бұрын кеңейеді. Бұл белсенді желдетуді немесе мақсатты жүктемені азайтуды қажет ететін тиімді термиялық шығу шегін оның номиналды тақтайша мәнінің шамамен 83% дейін төмендетеді.
