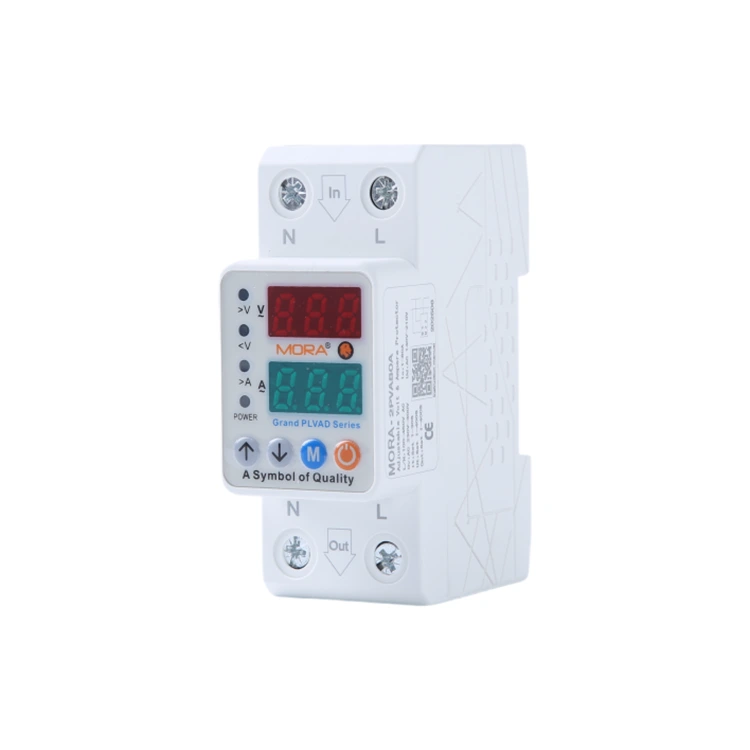

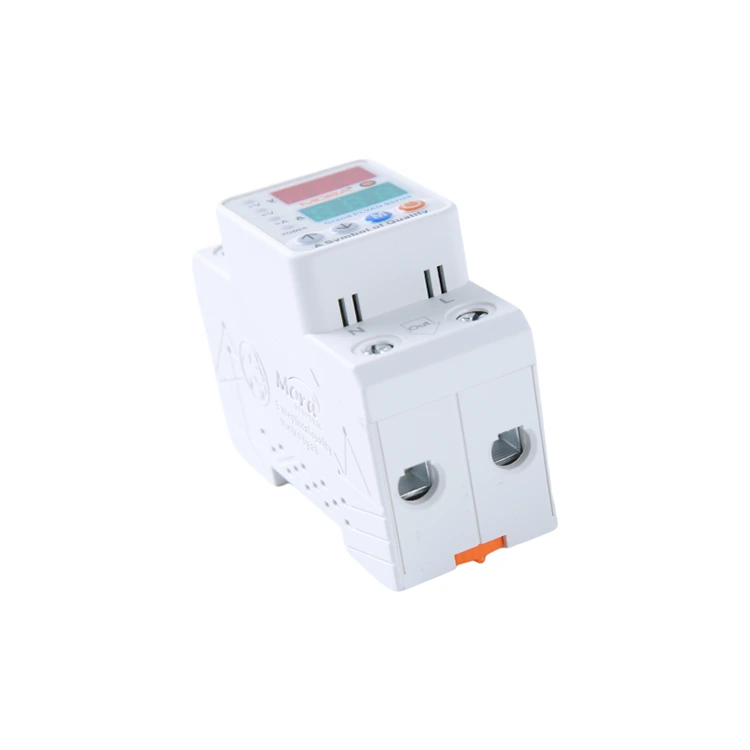

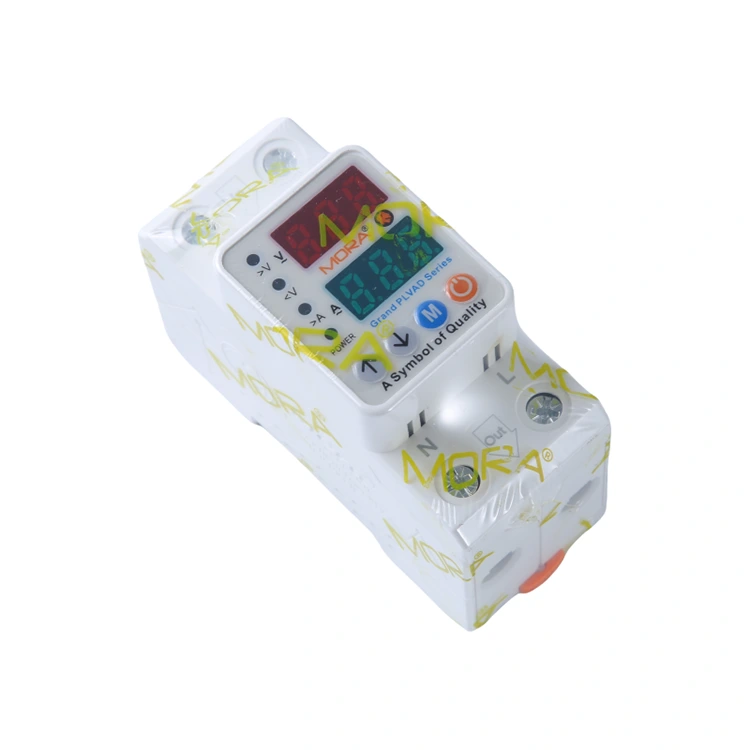

Бір фазалы 230 В реттелетін асқын кернеуден қорғағыш

Бір фазалы 230 В реттелетін асқын кернеуден қорғау құрылғысы тізбектің шамадан тыс кернеуін, төмен кернеуін және асқын токты реттей алатын модульдік дизайнды қабылдайды. Қорғаушы электр жабдығына зақым келтіретін қалыптан тыс кернеуді немесе токты болдырмау үшін тізбекті жылдам ажырата алады. Сонымен қатар, кернеу немесе ток мәні қалыпты күйге оралғанда, тізбек белгіленген кешіктіру уақытында автоматты түрде қосылады, мысалы, ол ұшқышсыз болған кезде түн ортасында қалыпты жұмыс істей алады және кернеу мен ток мәндерін бір уақытта көрсете алатын қос сандық түтік дисплейін қабылдайды.

Бір фазалы 230 В реттелетін асқын кернеуден қорғау құралы айнымалы ток кернеуі 230 В, жиілігі 50 Гц, номиналды жұмыс тогы 100 А және одан төмен пайдаланушыларға немесе жүктемелерге жарамды. Мысалы, айнымалы ток электр жүйесінде, генераторлық қондырғыларда, қосалқы станцияларда, зауыттарда, машина залдарында және басқа жерлерде бұл өнім қажет. Айнымалы ток қуат жүйесінде кернеу мен ток қорғанысы электр желісінің кенеттен электр қуатының бұзылуынан, төмен кернеуден және т.б. туындаған жабдықтың зақымдалуын болдырмау үшін жабдықты қорғау құрылғысына жатады. Машина бөлмелерінде, зауыттарда және басқа жерлерде бір фазалы 230 В реттелетін асқын кернеуден қорғау құралы қалыпты жұмыс пен қауіпсіз өндірісті қамтамасыз ету үшін жабдықты оператордың дұрыс жұмыс істемеуінен немесе қалыпты емес қуат көзінен қорғай алады.

Негізгі мүмкіндіктер және функционалдық сипаттамалар

Реттелетін қорғаныс параметрлері:

• Артық кернеуден қорғау:Бір фазалы 230 В реттелетін асқын кернеуден қорғау құралы пайдаланушыларға кернеудің жоғарылауынан болатын зақымның алдын алу үшін кернеудің жоғарғы шектерін орнатуға мүмкіндік береді.
• Төмен кернеуден қорғау:Сезімтал жабдықты қорғай отырып, кернеу қауіпсіз шекті мәннен төмен түскенде автоматты түрде ажыратылады.
• Артық токтан қорғау:Реттелетін ток параметрлері тізбектерді шамадан тыс жүктемеден қорғауды қамтамасыз етеді.
• Әрекет уақыты / кідірісі:Реттелетін кідіріс уақыты уақытша ауытқуларға байланысты жиі өшірулерді болдырмауға көмектеседі.

Қауіпсіздік және пайдалану

• Автоматты қалпына келтіру:Бір фазалы 230 В реттелетін асқын кернеуден қорғау құралы кернеу алдын ала орнатылған кідіріс ішінде қалыпты жағдайға оралғаннан кейін қуатты автоматты түрде қалпына келтіреді.

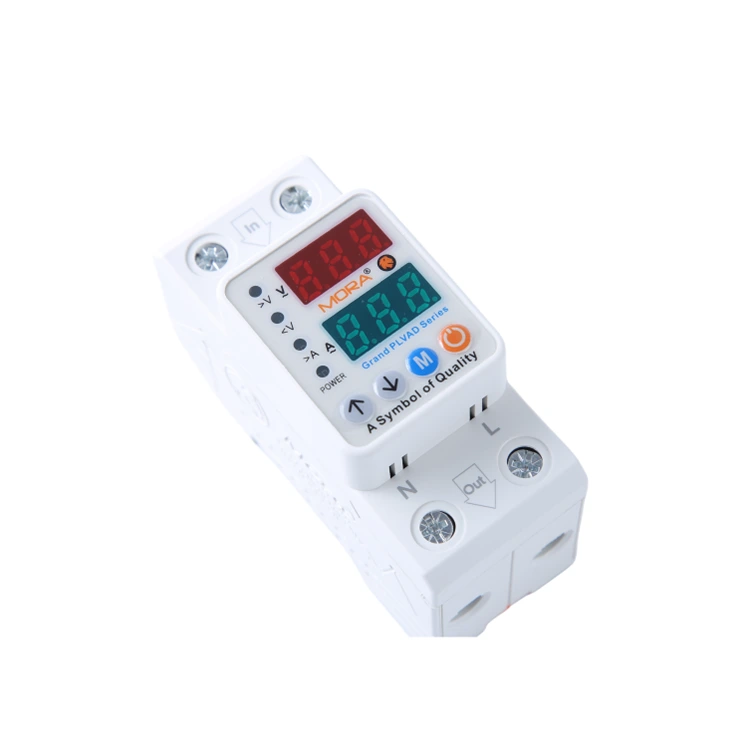

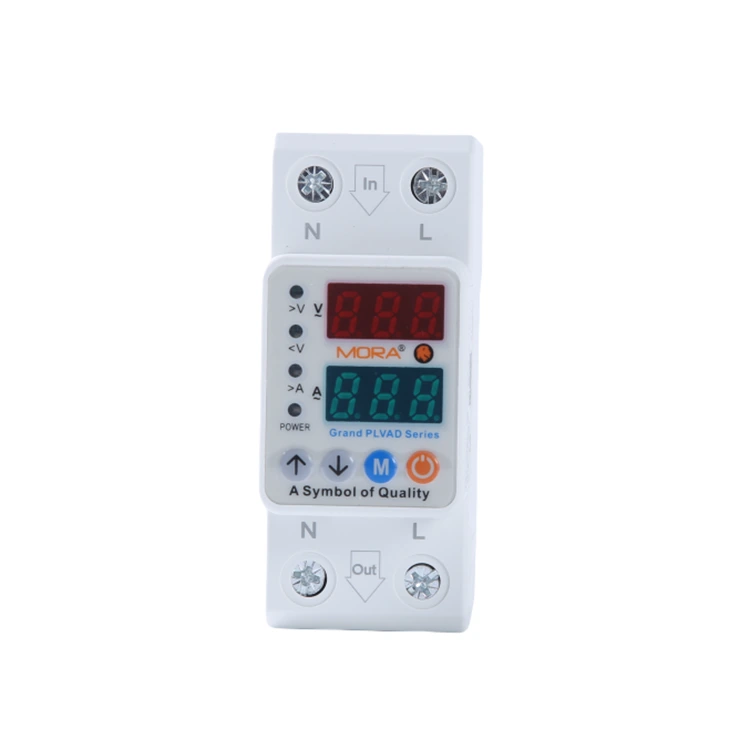

• Сандық дисплей:Қос сандық дисплей оңай бақылау үшін нақты уақыттағы кернеу мен ток мәндерін көрсетеді.
• Жылдам жауап:Жабдықтың зақымдануын азайту үшін әдеттен тыс жағдайларда қуатты тез өшіреді.

Орнату және жобалау

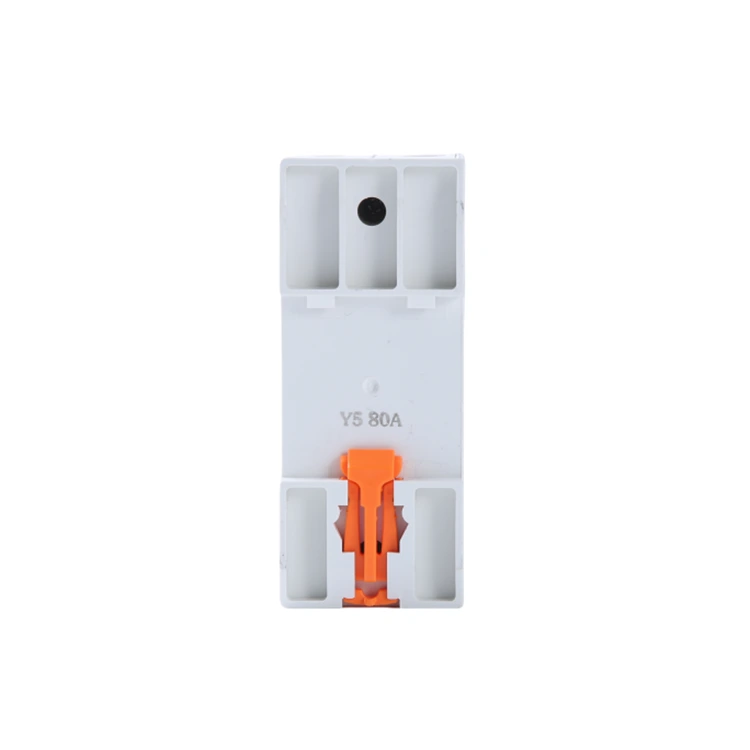

• DIN рельсті орнату:Тарату қораптарында жылдам орнату үшін стандартты TH35-7.5 рельсті орнату.
• Мықты тұрғын үй:Отқа төзімді материал өнеркәсіптік ортада қауіпсіздік пен беріктікті қамтамасыз етеді.
• Төмен қуат тұтыну:Тиімді дизайн жұмыс кезінде энергия шығынын азайтады.
• Бір фазалы 230 В реттелетін асқын кернеуден қорғау құралы жинақы және басқару панелі мен электр шкафтары үшін жарамды.

Егжей-тегжейлі техникалық деректер

• Номиналды кернеу:Айнымалы ток 230 В, 50 Гц
• Номиналды ток:≤100A
• Қалпына келтіру кешігу уақыты:Реттелетін (қолданбаға қарай теңшеуге болады)
• Механикалық қызмет ету мерзімі:Үздіксіз жұмыс істеу үшін ұзақ қызмет ету мерзімі
• Жұмыс температурасы:-20℃-тан +70℃ дейін

Қолдану сценарийлері

• Бір фазалы 230 В реттелетін асқын кернеуден қорғағыш генераторларда, қосалқы станцияларда, зауыттарда және сервер бөлмелерінде кеңінен қолданылады.
• Жабдықты кернеудің тұрақсыздығынан, қуат үзілуінен және оператор қателерінен қорғайды.
• Тұрғын үй, коммерциялық және өнеркәсіптік қуат жүйелерінің тұрақты жұмысын қамтамасыз етеді.

Маңызды ескертпелер

• Ластану деңгейі 2-сыныппен 3000 м биіктіктен төмен ортада орнатыңыз.
• 5° аспайтын көлбеумен дұрыс тік орнатуды қамтамасыз етіңіз.
• Тасымалдау кезінде қатты әсер етуден аулақ болыңыз және құрғақ сақтау жағдайында сақтаңыз.
• Орнату мен техникалық қызмет көрсетуді білікті мамандар орындауы керек.

Қолдану шарттары:

Қоршаған орта температурасы: -20℃ ~ +70℃. Биіктігі: Орнату алаңының биіктігі 3000 метрден аспауы керек. Ластану деңгейі: 2-сынып.

Орнату шарттары: Бұл бір фазалы 230 В реттелетін асқын кернеуден қорғау құралы TH35-7,5 монтаждық рельсімен орнатылуы керек және монтаждау бетінің вертикальдан еңісі 5° аспауы керек.

Тасымалдау және сақтау шарттары: Температура: -20℃~70℃. Өнімді тасымалдау кезінде жеңіл тиеу және түсіру керек, төңкерілмеуі керек және қатты соқтығысудан аулақ болу керек.

Жиі қойылатын сұрақтар

230 В жүйелері үшін әдеттегі реттелетін диапазондар қандай?

• Асқын кернеуден қорғау әдетте 250-300 В арасында реттеледі.
• Төмен кернеуден қорғау әдетте 140 В – 210 В аралығында орнатылады.
• Шамадан тыс ток параметрлері үлгіге байланысты, әдетте 100А дейін.
• Қолайсыздықты болдырмау үшін кідірту уақытын реттеуге болады (мысалы, 1–300 секунд).

Ол қуатты автоматты түрде қалпына келтіре ме?

• Иә, бір фазалы 230 В реттелетін асқын кернеуден қорғау құралы автоматты қалпына келтіруді қолдайды.
• Кернеу мен ток қалыпты күйге оралғаннан кейін, ол алдын ала орнатылған кідірістен кейін тізбекті қайта қосады.
• Бұл мүмкіндік сервер бөлмелері немесе зауыттар сияқты қараусыз орталар үшін пайдалы.

Оның кернеуден қорғайтын құрылғыдан айырмашылығы неде?

• Асқын кернеуден қорғағыш: кернеу қауіпсіз шектен асқанда қуатты ажыратады.
• Асқын кернеуден қорғайтын құрал: қысқа мерзімді кернеудің жоғарылауын жұтады немесе бұрады.
• Асқын кернеуден қорғау құралы үздіксіз бақылауды және белсенді өшіруді қамтамасыз етеді, ал кернеуден қорғағыштар өтпелі оқиғаларды реттейді.
• Толық қорғау үшін олар жиі бірге қолданылады.

Егер шамадан тыс ток болса не болады?

• Құрылғы токтың алдын ала орнатылған шекті мәннен асып кеткенін анықтайды.
• Ол қызып кетуді немесе зақымдануды болдырмау үшін тізбекті жылдам ажыратады.
• Ақаулық жойылғаннан кейін, жағдайлар қалыпты жағдайға оралса, жүйе қуатты автоматты түрде қалпына келтіре алады.
