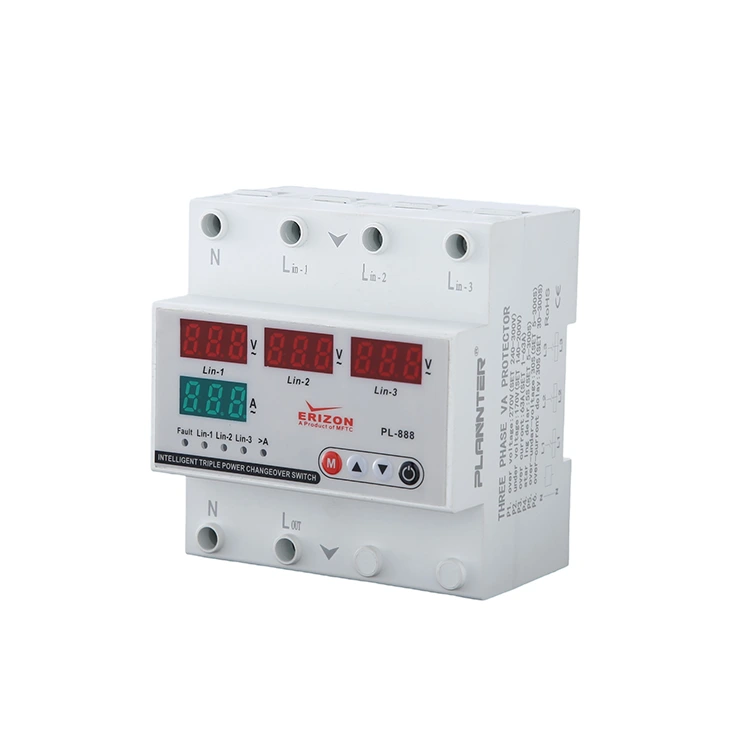

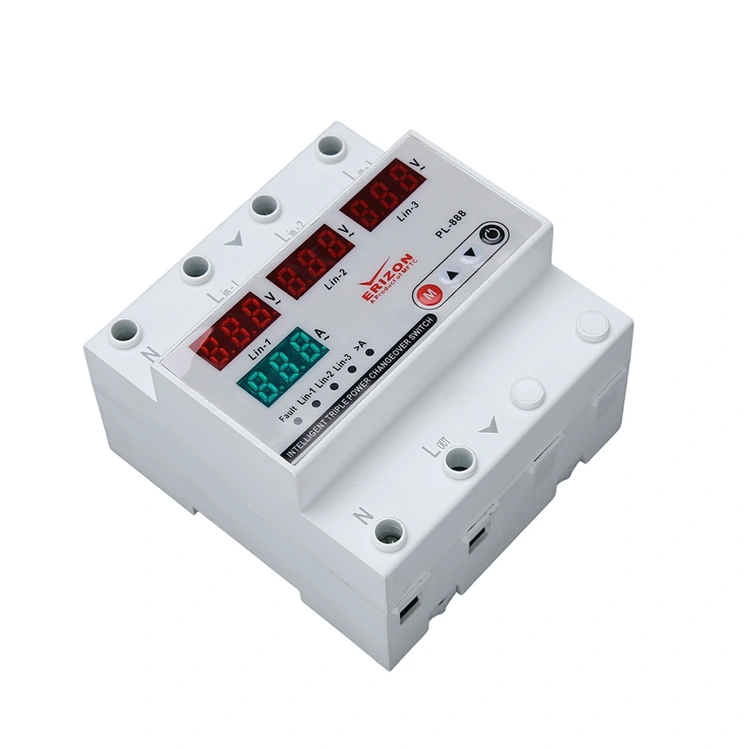

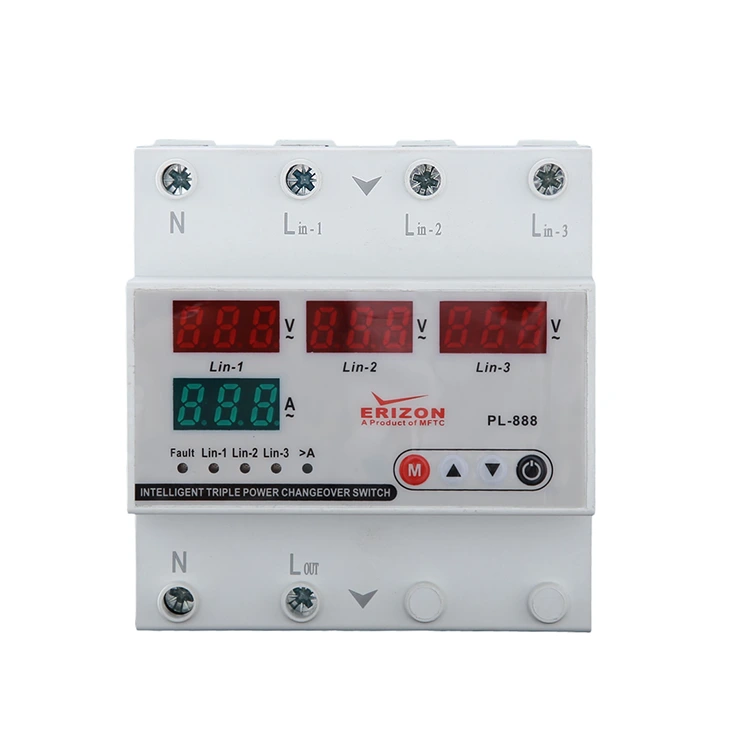

3 фазалы төрт дисплей кернеуден қорғау құралы

Бұл 3 фазалы төрт дисплей кернеуінен қорғау құралы жоғары кернеу, төмен кернеу, асқын ток мүмкіндіктерін береді. Арнайы есептеу чипін пайдалану қуат және энергия тұтыну сияқты электрлік параметрлерді өлшеу қателігінің ±1% шегінде болуын қамтамасыз етеді. Ол нақты уақыттағы, ток пен кернеу мәндерін бақылау үшін қос экранды СКД дисплеймен жабдықталған. Сондай-ақ ол әртүрлі сценарийлердің қолдану талаптарын қанағаттандыру үшін асқын кернеу/төмен кернеу шегін, асқын ток мәнін және әрекетті кешіктіру уақытын теңшей алады.

Артықшылықтары

1. Электр жабдығын қорғаңыз және электр құрылғыларының қызмет ету мерзімін ұзартыңыз: тоңазытқыштар, кондиционерлер, теледидарлар, компьютерлер және т.б. сияқты заманауи тұрмыстық техника. Тақтаны, қозғалтқышты немесе құрылғының басқа негізгі бөліктерін күйдіруі немесе тіпті өртке әкелуі мүмкін асқын кернеу. Асқын кернеу: схемалық тақтаны, қозғалтқышты немесе құрылғының басқа негізгі бөліктерін өртеп жіберуі мүмкін. Мысалы, компьютердің қуат модульдері немесе кондиционер компрессорлары шамадан тыс кернеу кезінде қызып кетуге бейім және тіпті өртке әкеледі. Төмен кернеу: бұл құрылғының қалыпты іске қосылмауына немесе тұрақсыз жұмыс істеуіне әкелуі мүмкін. 3 фазалы төрт дисплей кернеуін қорғау құралын орнату арқылы сіз үлкен құрылғылардың, серверлердің және т.б. зақымдануды болдырмай, әдеттен тыс кернеу жағдайында қуат көзін жылдам өшіре аласыз.

2. Электр қауіпсіздігін арттырыңыз және қауіпсіздік апаттарының алдын алыңыз: Қалыпты кернеу электр құрылғыларын зақымдап қана қоймайды, сонымен қатар қауіпсіздік апаттарын тудыруы мүмкін. Мысалы, шамадан тыс кернеу сым оқшаулауын нашарлатып, қысқа тұйықталу немесе өрт қаупін арттырады. Төмен кернеу қозғалтқыштың қызып кетуіне әкеледі, бұл желдің шамадан тыс жүктелуіне немесе электрлік өртке әкеледі.

3. Үнемі үнемді, төмен баға: 3 фазалы төрт дисплей кернеуін қорғау құралы қол жетімді, орнату оңай, техникалық қызмет көрсету шығындары төмен. Бұл құрылғыны орнатпасаңыз, электрлік жөндеу немесе ауыстыру шығындарынан туындаған қалыптан тыс кернеуге байланысты болады. Бұған қоса, бұл қорғаушыда автоматты түрде қалпына келтіру функциясы бар, ол пайдаланушының қолмен жұмыс істеуін азайтады және қауіпсіз және ыңғайлы.

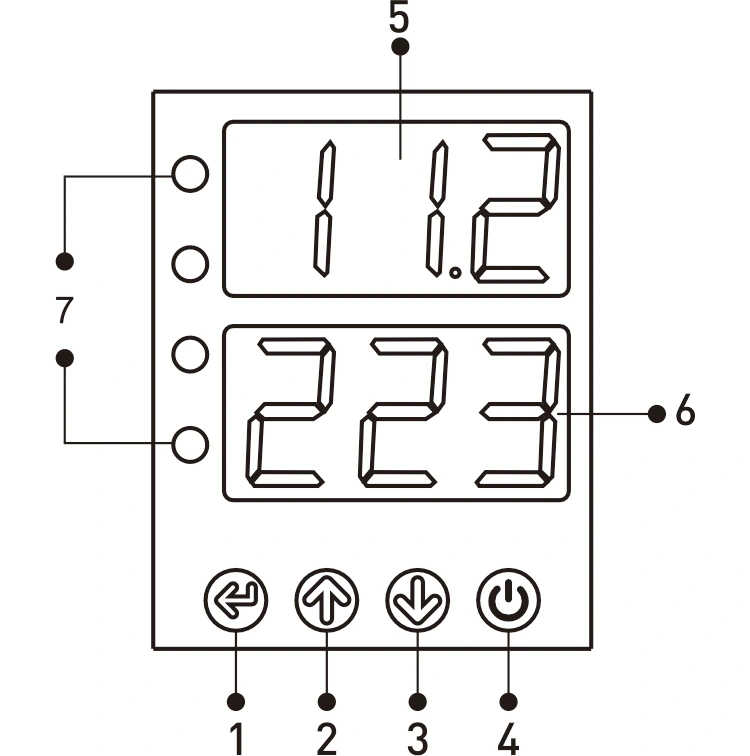

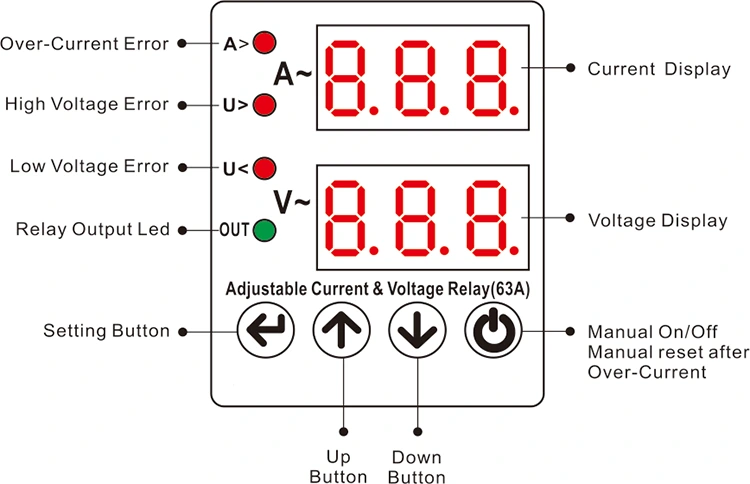

Дисплей және түймелер

1 - SET түймесі: Бұл түйме артық ток мәндерін және жоғары/төмен кернеуді орнату мәндерін және қатені орнатқаннан/өзгерткеннен кейін сақтау үшін пайдаланылады.

күту уақыты.

2 - UP түймесі: қажетті мәнді арттырыңыз.

3 - Төмен түймесі: қажетті мәнді азайтыңыз.

4 - Қолмен қосу/өшіру түймесі

құрылғының шығысын қосу/өшіруді басқару үшін қолданылады. Шығару өшірілгенде, экранда «OFF» сөзі пайда болады және құрылғы автоматты түрде осы күйде жұмыс істемейді. Құрылғы ақаулы болмаса, құрылғыны қайта іске қосу және қалыпты пайдалануды жалғастыру үшін осы түймені қайта басыңыз.

5 - АҒЫМДАҒЫ ДИСПЛЕЙ

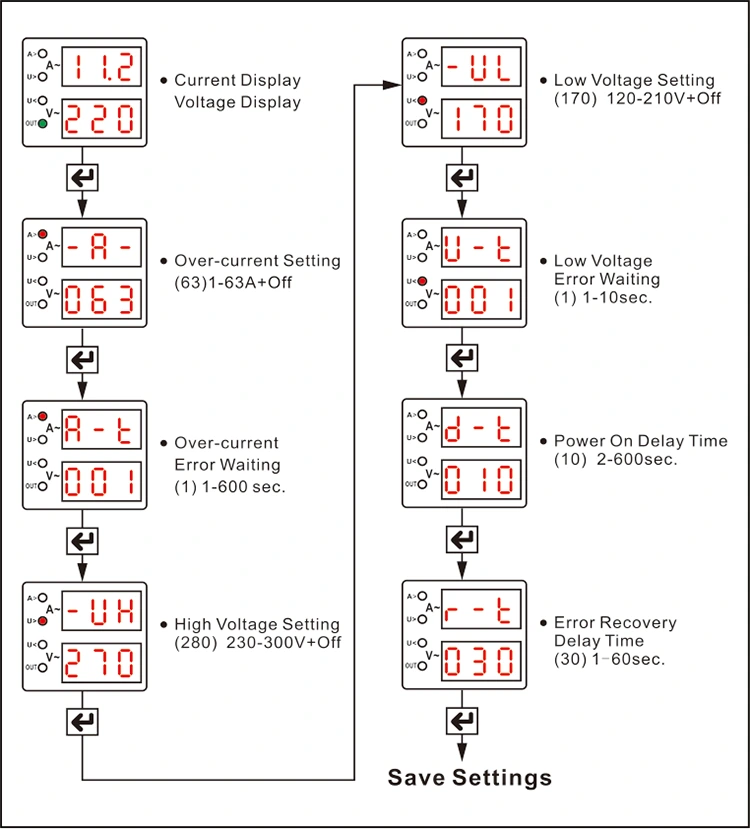

НЕГІЗГІ КӨРСЕТУ АЙМАҒЫ: Қалыпты жұмыс кезінде кіріс кернеуі осы жерде нақты уақытта көрсетіледі. Құрылғы ақаусыз күйде болған кезде экран жанып тұрады; дұрыс емес кернеу (тым жоғары немесе тым төмен) ақаулық жағдайында дисплей дабылда жыпылықтайды. Параметрлерді орнату кезінде дисплей сәйкес бағдарламалау элементтерінің орнатылған мәндерін синхронды түрде көрсетеді (соның ішінде асқын токтан қорғау мәні, жоғары және төмен кернеу шектері, ақаулық кешігуі және қалпына келтіру кідірісі және басқа параметрлер).

6 - Кернеу дисплейі

Қос дисплей тобы: құрылғының қалыпты жұмысы кезінде осы жерде ағымдағы ағымдағы мән көрсетіледі және экран ақаусыз жағдайларда әрқашан жанып тұрады; ақаулар болған жағдайда (мысалы, артық ток), дисплей дабыл ретінде жыпылықтайды. Параметрлеу кезінде сәйкес бағдарламаланған элементтердің мәндері осы жерде көрсетіледі.

7 - Индикатор сипаттамасы

A>: бұл индикатор артық ток ақауы орын алған кезде жанады.

V>: бұл көрсеткіш асқын кернеу ақаулығы орын алған кезде жанады.

V<: Бұл индикатор төмен кернеу ақаулығы орын алған кезде жанады.

Out: бұл индикатор құрылғы шығысты бастаған кезде жанады.

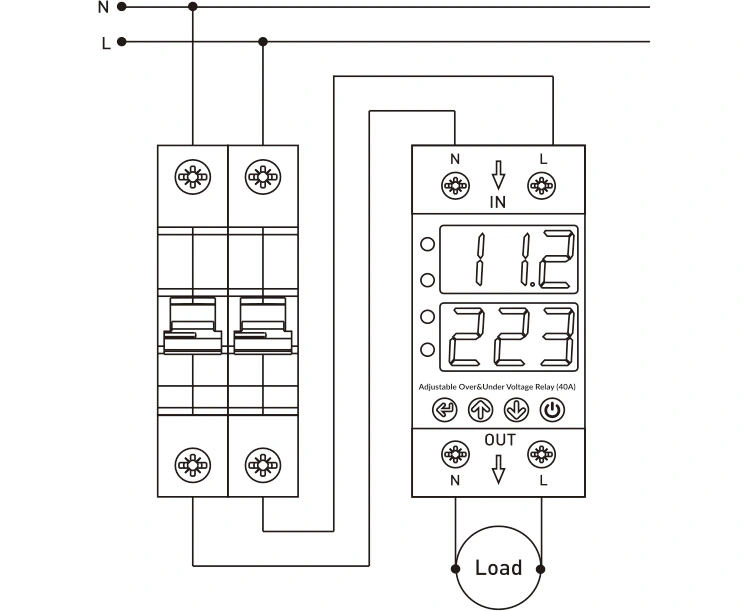

Электр қосу схемасы

Тордан шыққан нөлдік және фазалық сымдар құрылғының «Кіріс» жағындағы «N» және «L» терминалдарына қосылуы керек.

Асқын кернеуден және төмен кернеуден қорғауды қажет ететін құрылғылардың бейтарап және фазалық сымдары құрылғының «шығыс» жағындағы «N» және «L» терминалдарынан тартылуы керек.

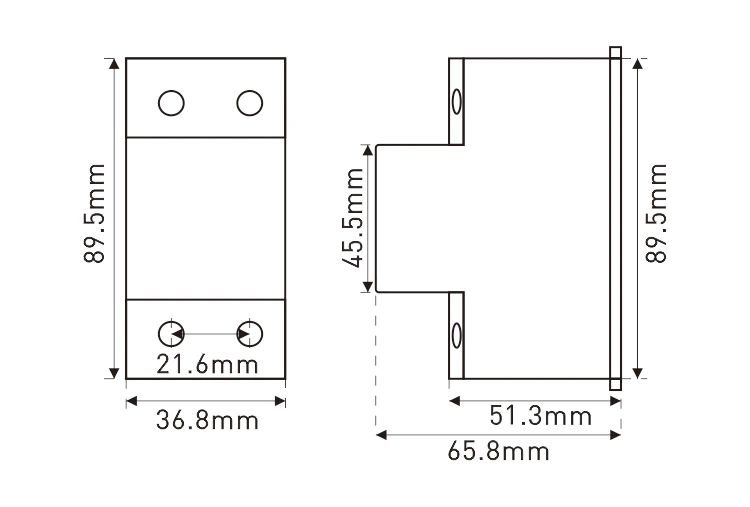

Өлшемдері
