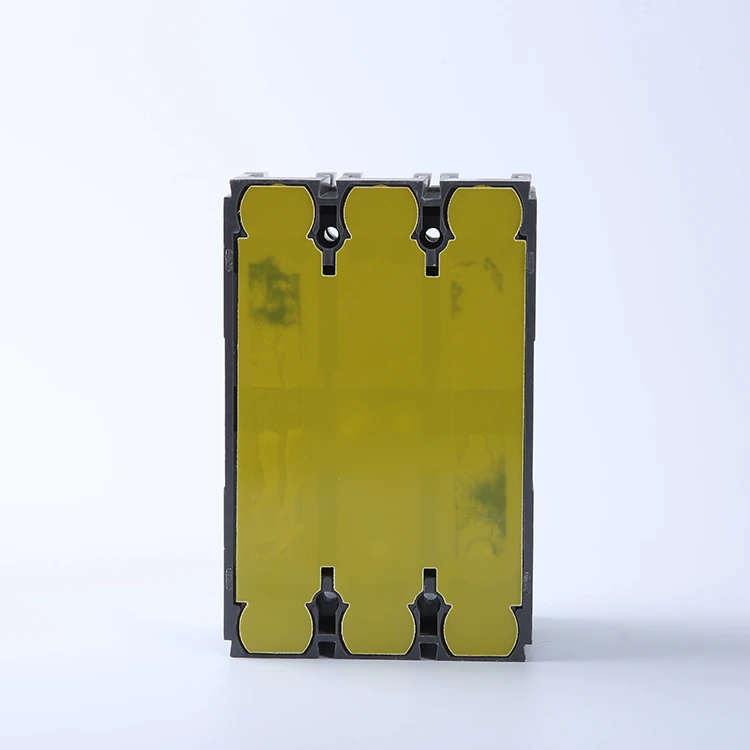

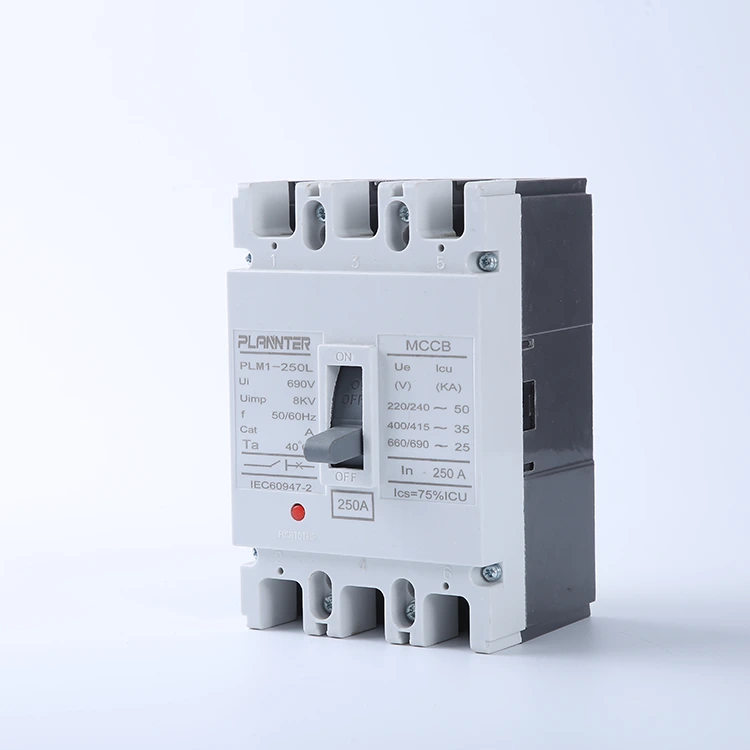

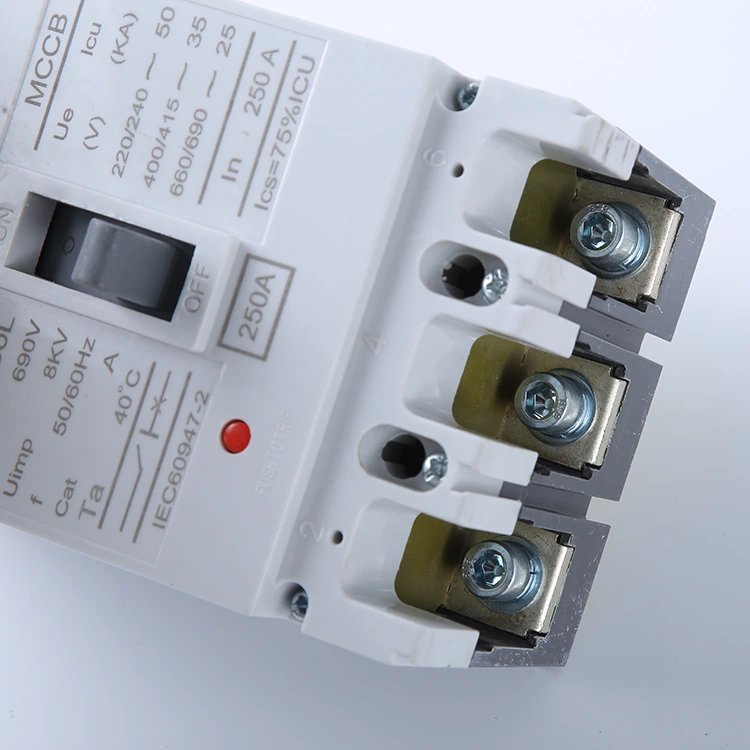

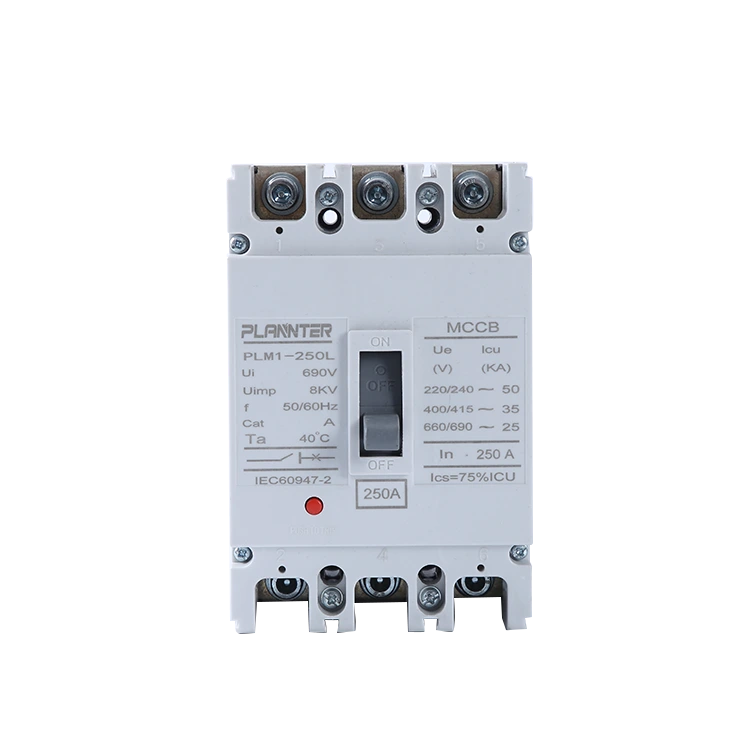

Айнымалы ток жоғары вольтты құйылған корпусты ажыратқыш

АнАйнымалы ток жоғары вольтты құйылған корпусты ажыратқышжоғары ток жүктемелері мен төтенше қысқа тұйықталу жағдайларын өңдеуге арналған берік тізбекті қорғау құрылғысы. Ол сіздің қуат жүйеңіз үшін «соңғы қорғаныс» ретінде қызмет етеді, тіпті ауыр ақаулық жағдайларында да үзілістерді қамтамасыз етеді.

Доғаға төзімді және соққыға төзімді материалдардан жасалған бұл ажыратқыштар өлшемді тұрақты өнімділікті қамтамасыз етеді, бұл оларды ауқымды операциялар үшін қуатты басқару шкафтарының ішіндегі сенімді ядроға айналдырады.

Негізгі мүмкіндіктер мен техникалық сипаттамалар

Кернеу диапазоны

Номиналды жұмыс кернеуі:айнымалы ток 400В/690В; Айнымалы ток жоғары вольтты қорапты ажыратқыш өнеркәсіптік деңгейдегі жоғары вольтты қуатты тарату қолданбалары үшін жарамды және үш фазалы, үш сымды жүйелерді қолдайды.

Оқшаулау өнімділігі:Жоғары вольтты орталарда оқшаулау қауіпсіздігін қамтамасыз ететін 3000В қуат жиілігінің төзімді кернеуі және 8кВ импульстік кернеуге төзімділігі бар.

Үзіліс сыйымдылығы

Соңғы қысқа тұйықталу BrСыйымдылығы:Icu 65кА–100кА дейін жетеді, бұл төтенше қысқа тұйықталу ақаулары кезінде жүйенің соңғы қорғаныс сызығы ретінде қызмет ететін жылдам тізбекті үзуге мүмкіндік береді.

Қызметтің қысқа тұйықталуын ажырату сыйымдылығы:Ics ≥ 50kA, құрылғының бірнеше ақаулық үзілістен кейін де жұмыс істеп тұруына мүмкіндік береді, осылайша техникалық қызмет көрсету шығындарын азайтады.

Ағымдағы рейтингтер

Номиналды ток:Әртүрлі жүктеме талаптарын қанағаттандыру үшін 250A, 400A, 630A, 800A, 1000A, 1250A және 1600A сияқты стандартты сипаттамаларды қолдайтын 250A–1600A ауқымын қамтиды.

Реттелетін сапар параметрлері:80%–100% In термиялық шығу диапазоны және 4–10 дюймдік магниттік өшіру диапазоны бар, бұл жағымсыз әсерлердің алдын алу үшін таңдамалы қорғанысты қамтамасыз етеді.

Жұмыс шарттары

Қоршаған орта температурасы:-25°C-тан +70°C-қа дейін, өнеркәсіптік ортадағы төтенше температура ауытқуларына төтеп беруге қабілетті.

Орнату әдісі:Тұрақты немесе алынатын түрі; көлденең/тік шиналық қосылымдарды қолдайды және стандартты тарату шкафын орнату өлшемдерімен үйлесімді.

Қорғаныс класы:IP20 (шкафты орнату үшін); корпус жоғары температураға төзімді, соққыға төзімді инженерлік пластиктен жасалған және IEC 60947-2 стандартына сәйкес келеді.

Негізгі айырмашылықтар: төмен кернеу және жоғары вольтты ажыратқыштар

Төмен кернеу (ТЖ) және жоғары вольтты (ТЖ) қорғау арасындағы айырмашылықты түсіну қуат тарату жүйеңіз үшін дұрыс жабдықты таңдау үшін өте маңызды. Міне, оларды салыстыру:

Төмен вольтты ажыратқыштар

• Кернеу диапазоны:Әдетте **1000В айнымалы ток** дейінгі жүйелер үшін бағаланады. Жалпы рейтингтерге тұрғын үй және жеңіл коммерциялық пайдалануға арналған 240 В және 400 В кіреді.
• Қолданбалар:Тұрмыстық тарату тақталарында, шағын коммерциялық ғимараттарда және соңғы тізбекті қорғауда (жарықтандыру, розеткалар) кеңінен қолданылады.
• Көлемі мен күрделілігі:Әдетте ықшам (мысалы, MCB) және конструкциясы қарапайым, доғаны басқарудың күрделі жүйелерінсіз негізгі шамадан тыс жүктеме мен қысқа тұйықталудан қорғауға бағытталған.

Жоғары вольтты ажыратқыштар

• Кернеу диапазоны:Көбінесе **3,3кВ-тан 72,5кВ**-ға дейін** немесе одан жоғары болатын орташа және жоғары вольтты жүйелерге арналған.
• Доғаны сөндіру:Жоғары кернеу күшті доғаларды жасайтындықтан, бұл ажыратқыштар (біздіңАйнымалы ток жоғары вольтты құйылған корпусты ажыратқыш) токты қауіпсіз үзу үшін вакуумдық бөтелкелер, SF6 газы немесе арнайы торлар сияқты доғаны сөндірудің озық технологияларын қажет етеді.
• Қолданбалар:Ауыр өнеркәсіптік зауыттар, электр станциялары, үлкен трансформаторлар және сенімділік маңызды болып табылатын негізгі тарату фидерлері үшін өте қажет.
• Қорғау:Көбінесе дәл таңдамалы үйлестіру және қашықтан басқару мүмкіндіктері үшін күрделі электронды сапар қондырғыларымен жабдықталған.

Жоғары вольтты ажыратқыштардың қандай түрлері бар?

Жоғары вольтты ажыратқыштар электр доғасын сөндіру үшін қолданатын орта бойынша жіктеледі. Жүйенің қауіпсіздігі мен тиімділігі үшін дұрыс түрін таңдау маңызды.

Вакуумдық ажыратқыш (VCB)

• Принцип:Доғаны сөндіру және оқшаулағыш орта ретінде вакуумды (қысым < 10⁻⁴ Па) пайдаланады. Газ молекулаларының болмауы доғаның өзін ұстауын өте қиындатады.
• Негізгі ерекшеліктері:Шағын өлшем, ұзақ қызмет ету мерзімі және техникалық қызмет көрсетусіз жұмыс. Олар экологиялық таза, өйткені олар газды немесе мұнайды пайдаланбайды.
• Қолдану:Орташа кернеудегі (40,5 кВ-қа дейін) ішкі тарату құрылғыларында басым.

SF6 автоматты ажыратқыш

• Принцип:Күкірт гексафториді (SF6) газын пайдаланады, оның оқшаулағыш күші ауаға қарағанда ~2,5 есе және доғаны сөндіру қабілеті ауаға қарағанда ~100 есе жақсы.
• Негізгі ерекшеліктері:Жоғары вольтты (HV) және аса жоғары кернеулі (EHV) тарату желілерінде тамаша өнімділік. Олар сенімді, бірақ газдың ағып кетуіне жол бермеу үшін қатаң тығыздауды қажет етеді.
• Қолдану:Қосалқы станцияларда және сыртқы жоғары вольтты электр беру желілерінде (72,5 кВ жоғары) кеңінен қолданылады.

Ауа жарылғыш автоматты ажыратқыш

• Принцип:Доғаны үрлеу, оны тез салқындату және сөндіру үшін сығылған ауаның жоғары қысымды жарылуын пайдаланады.
• Негізгі ерекшеліктері:Жылдам жұмыс және өртке қарсы (майсыз). Дегенмен, олар шулы және күрделі ауа компрессорлық жүйесін қажет етеді.
• Қолдану:Тарихи түрде өте жоғары вольтты (EHV) жүйелер үшін пайдаланылады, бірақ қазіргі заманғы желілерде негізінен SF6 және VCBs ауыстырылды.

Айнымалы ток жоғары вольтты MCCB қайда сәйкес келеді?

VCB және SF6 ажыратқыштары беріліс деңгейіндегі кернеулерді басқарса,Айнымалы ток жоғары вольтты MCCBөнеркәсіптік орта кернеуді таратуға арналған (мысалы, 690В-тан 3,6кВ-қа дейін). Ол стандартты төмен вольтты ажыратқыштар мен жаппай жоғары вольтты тарату құрылғылары арасындағы алшақтықты жояды, ауыр машиналар мен қуат орталықтары үшін сенімді қорғаныс ұсынады.

Жиі қойылатын сұрақтар

Кернеу көрсеткіші қандай (Un)?

Біз үшін номиналды жұмыс кернеуі (Un).Айнымалы ток жоғары вольтты MCCBәдетте **690В айнымалы ток** дейін ауытқиды. Бұл рейтинг ажыратқыштың үлкен қуат орталықтары мен ауыр машиналар сияқты жоғары вольтты өнеркәсіптік орталарда қауіпсіз жұмыс істеп, тізбектерді оқшаулауына кепілдік береді.

Трансформатордың негізгі жағы үшін стандартты MCCB пайдалана аламын ба?

Иә, бірақ ол мұқият таңдауды қажет етеді. Ажыратқыш трансформатордың қоздырғыш тогын кедергі келтірмей өңдеуі керек. БіздіңАйнымалы ток жоғары вольтты MCCBсериясы қысқа тұйықталудан қорғауды қамтамасыз ете отырып, кіріс токтарына шыдау үшін шекті жеткілікті жоғары орнатуға мүмкіндік беретін реттелетін магниттік өшіру параметрлерін (мысалы, 4–10 рет In) ұсынады.

Типтік ток диапазоны қандай?

Жоғары вольтты құйылған корпус сөндіргіштері әдетте стандартты миниатюралық ажыратқыштармен салыстырғанда жоғары ток қажеттіліктерін жабады. Біздің ауқымымыз әдетте мынаны қамтиды250А-дан 2500А-ға дейін, оларды негізгі тарату фидерлері мен үлкен өнеркәсіптік жүктемелерге жарамды етеді.

Олардың сақтандырғыштардан айырмашылығы неде?

• Қалпына келтіруге болады:Ақаулықтан кейін ауыстырылатын сақтандырғыштардан айырмашылығы, MCCB өшірілгеннен кейін қалпына келтірілуі мүмкін.
• Реттеу мүмкіндігі:MCCB тұрақты сақтандырғыштар қамтамасыз ете алмайтын дәл қорғауды үйлестіруді ұсына отырып, реттелетін қозғалыс параметрлерін (жылу және магниттік) мүмкіндік береді.
• Ауыстыру:MCCB техникалық қызмет көрсету үшін қуатты ажырату үшін қолмен қосқыш ретінде қызмет ете алады.

Тұрақты ток жүйесінде айнымалы ток сөндіргішті пайдалансам не болады?

Бұлай істеме.Айнымалы ток ажыратқыштары электр доғасын сөндіру үшін айнымалы токтың нөлдік қиылысуына сүйенеді. Тұрақты ток нөлден өтпейді, яғни доға сөнбейді және өрт немесе жарылыс тудыруы мүмкін. Тұрақты ток қолданбалары үшін арнайы есептелген ажыратқышты пайдалану керек.

Жоғары вольтты MCCB қалай қауіпсіз ауыстыруға болады?

Ең бастысы қауіпсіздік. Мына қадамдарды орындаңыз:

1. Қуатсыздандыру:Жоғары ағынды қуат көзін өшіріп, нөлдік кернеуді тексеріңіз.
2. Құлыптау/белгілеу:Кездейсоқ қайта қуаттанудың алдын алу үшін құлыптау құрылғыларын қолданыңыз.
3. Ажырату:Желіні алып тастаңыз және кабельдерді жүктеңіз (және қажет болса бейтарап).
4. Ауыстыру:Ескі құрылғыны ажыратып, жаңасын орнатыңызАйнымалы ток жоғары вольтты құйылған корпусты ажыратқыш, барлық қосылымдардың өндірушінің сипаттамаларына сәйкес бұралуын қамтамасыз ету.
