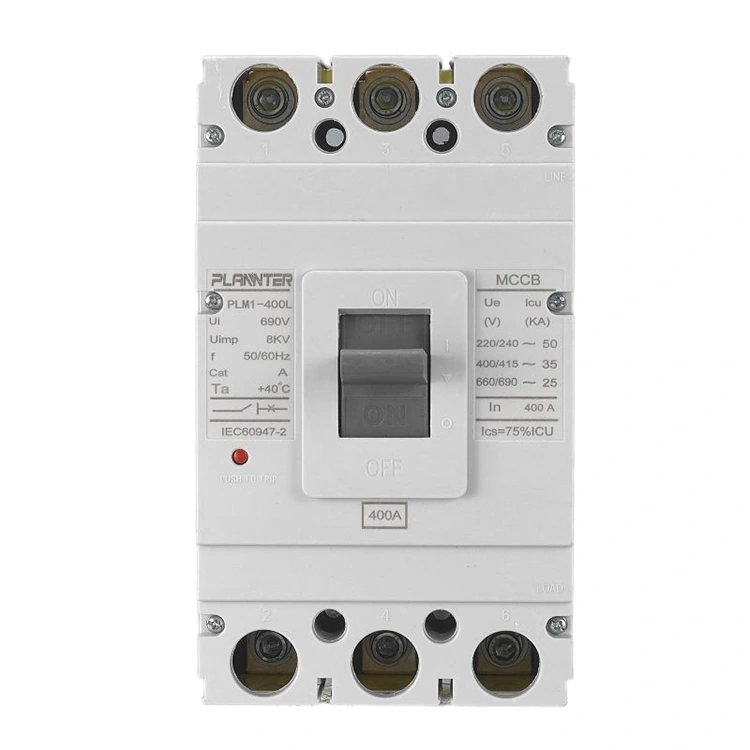

Электрлік 400А айнымалы токтың құйылған қорапты ажыратқышы

Электрлік 400А айнымалы ток MCCB техникалық сипаттамалары

• Номиналды ток (In):400А
• Номиналды жұмыс кернеуі (Ue):Айнымалы ток 400В / 415В
• Номиналды оқшаулау кернеуі (Ui):Айнымалы ток 800 В дейін
• Номиналды жиілік:50/60 Гц
• Полюстердің саны:3P / 4P қосымша
• Сыну сыйымдылығы (Icu):50кА – 65кА (IEC 60947-2)
• Қызмет көрсетудің номиналды үзіліс сыйымдылығы (Ics):75% - 100% Icu
• Сапар бірлігінің түрі:Жылу-магниттік/электрондық (міндетті емес)
• Саяхат сипаттамалары:Реттелетін шамадан тыс жүктеме және тіркелген/реттелетін қысқа тұйықталудан қорғау
• Механикалық қызмет ету мерзімі:≥ 10 000 операция
• Электрлік қызмет ету мерзімі:≥ 20 000 операция
• Байланыс материалы:Күміс-қалайы оксидінің қорытпасы
• Орнату әдісі:Бекітілген орнату
• Қосылым түрі:Алдыңғы / Артқы қосылым қосымша
• Жұмыс механизмі:Қосымша моторлы механизмі бар қолмен басқару
• Қорғау деңгейі:IP20 (қоршаумен жоғары)
• Қоршаған орта температурасы:-5°C - +40°C
• Стандарттардың сәйкестігі:IEC 60947-2, ISO9001

Өнім ерекшеліктері:

√ Ажырату қабілеті 65 кА жетеді

√ 400 А жұмыс тогы

√ Төмен кедергісі бар күміс қорытпасынан жасалған контактілер

√ Жоғары жылдамдықты төрт жолақты байланыстыру жүйесі

√ Шағын құрылыс, қарапайым орнату

√ Қатаң цикл кедергісін тексеруден өтеді

√ Автоматтандырылған өндіріс біркелкілікті сақтайды

√ Қысқа тұйықталудың дереу үзілуі

√ Төменгі ағынның сенімді қорғанысы

√ Төмен техникалық қызмет көрсету қажеттілігімен үнемді

400А айнымалы ток MCCB негізгі артықшылықтары

Жоғары токты өңдеу:

• Үлкен электр жүйелеріндегі ауыр жүктемелерді басқару үшін 400А деп есептелген
• Негізгі панельдер мен төменгі ағынды жабдықтың сенімді жұмысын қолдайды

Реттелетін сапар параметрлері:

• Жылу-магниттік өшіру құрылғысы шамадан тыс жүктеме мен қысқа тұйықталудан қорғауды дәл реттеуге мүмкіндік береді
• Жүктеме түріне және қолданба сценарийіне негізделген қорғанысты оңтайландырады

Жоғары үзу сыйымдылығы:

• IEC 60947-2 стандарттары бойынша 50–65 кА шекті үзу сыйымдылығы (Icu)
• Жабдық пен кабельдерді қорғау үшін ауыр ақаулық токтарды жылдам тоқтатады

Шағын дизайн:

• Дәстүрлі рамалық ажыратқыштармен салыстырғанда кеңістікті үнемдейтін шешім
• Панельдік тақталар мен қуат тарату қондырғыларында орнату және күту оңай

Әмбебап аксессуарлар:

• Қосымша көмекші контактілер, маневрлік сапарлар және жүйені біріктіру үшін дабыл модульдері
• Әр түрлі басқару және бақылау орнатуларымен үйлесімді

Төзімділік пен сенімділік:

• Дәл штамптаумен және лазерлік дәнекерлеумен күміс-қалайы оксиді қорытпасының контактілері
• 20 000 циклден асатын электрлік қызмет ету мерзімі және 35 микро Ом астында төмен жанасу кедергісі
• Жетілдірілген құрастыру және калибрлеу тұрақты жұмыс күші мен өнімділігін қамтамасыз етеді

Жетілдірілген қауіпсіздік:

• Жоғары өткізгіштігі бар кремний болат магнитті қамыт 10 мс-ден аз қысқа тұйықталу реакциясын қамтамасыз етеді
• Крутящий крутящий бұрандалармен 100% зауыттық тексеру және контурдың кедергісін тексеру
• Электр ақауларынан сенімді қорғаныс және қызметкерлердің қауіпсіздігін арттыру

Жиі қойылатын сұрақтар

400А MCCB негізгі қолдануы қандай?

• Электрлік 400А айнымалы токтың құйылған корпусының ажыратқышы өнеркәсіптік, коммерциялық және ірі тұрғын үй жүйелеріне арналған негізгі қуат тарату панелдерінде қолданылады.
• Тізбектерді шамадан тыс жүктемелерден, қысқа тұйықталудан және ақаулық токтардан қорғайды.
• Қозғалтқыштар, трансформаторлар және үлкен құрылғылар сияқты төменгі ағынды жабдықтардың сенімді жұмысын қамтамасыз етеді.

400A сапар параметрі реттеледі ме?

• Иә, MCCB реттелетін параметрлері бар жылу-магниттік қосу құрылғысымен жабдықталған.
• Жүктеме түріне және қауіпсіздік талаптарына негізделген теңшеуге мүмкіндік береді.
• Тиімді қорғанысты сақтай отырып, қолайсыздықты болдырмауға көмектеседі.

3P және 4P 400A MCCB арасындағы айырмашылық неде?

• 3P MCCB: бейтарап сызықты үзілмей қалдырып, үш фазалы тізбектерді қорғайды.
• 4P MCCB: толық ажыратуды ұсынатын үш фазалы тізбектерді және бейтарап желіні қорғайды.
• Таңдау жүйе талаптары мен қауіпсіздік стандарттарына байланысты.

400А MCCB үшін қандай кабель өлшемін пайдалануым керек?

• Кабель өлшемі орнату түріне, оқшаулағыш материалға және рұқсат етілген кернеудің төмендеуіне байланысты.
• Әдетте, 400А MCCB 120 мм²-ден 185 мм² мыс өткізгіштерге дейінгі кабельдермен жұптастырылған.
• Нақты жоба шарттарына негізделген нақты ұсыныстарды алу үшін Pugao Electric компаниясына хабарласыңыз.

400А MCCB қаншалықты жиі сыналуы керек?

• Мерзімді тексеру ұсынылады, әдетте сыни жүйелер үшін 6-12 ай сайын.
• Механикалық жұмысты, апатқа жауап беруді және қосылымның тұтастығын тексеру.
• Электрлік 400А айнымалы токтың құйылған қорапты ажыратқышы қызмет ету мерзімі бойы сенімді қорғанысты қамтамасыз етеді.
