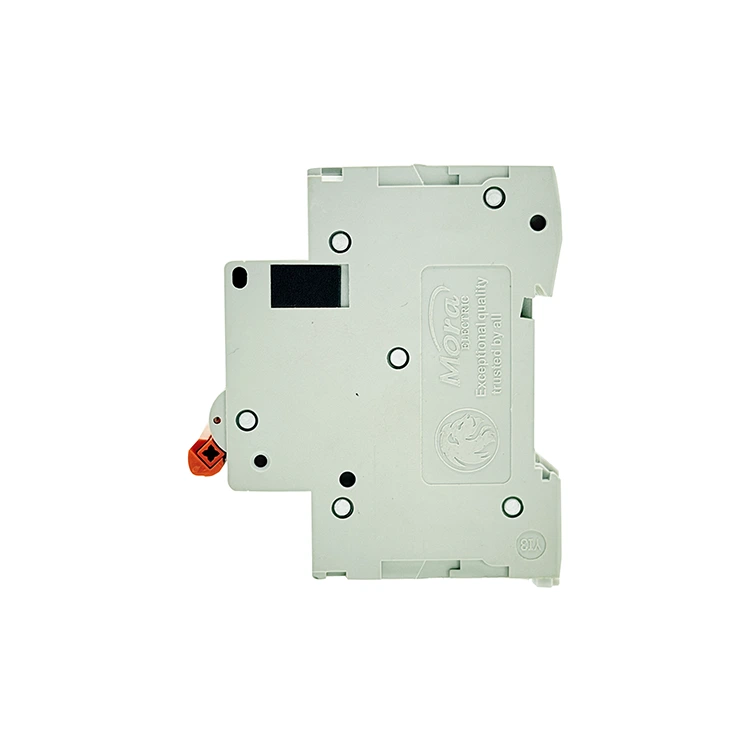

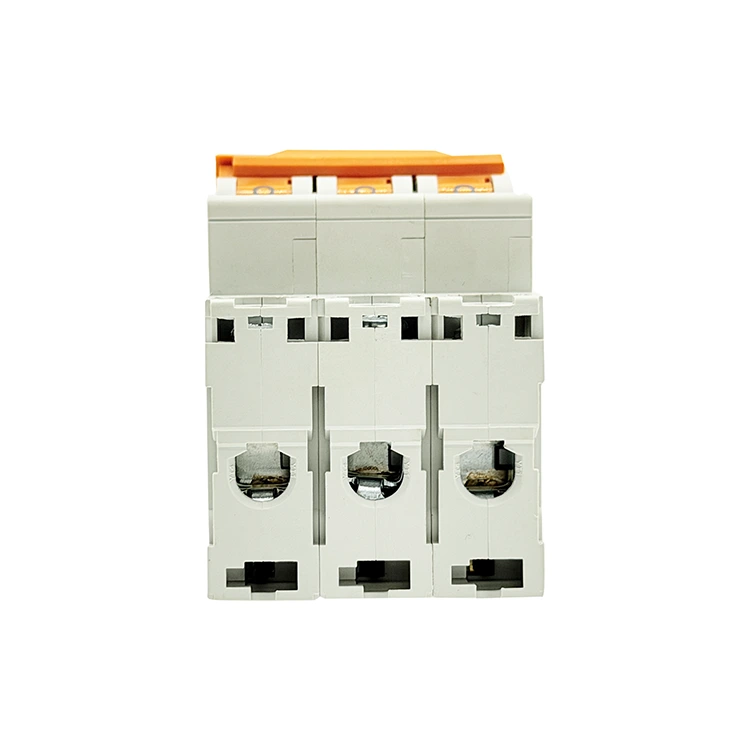

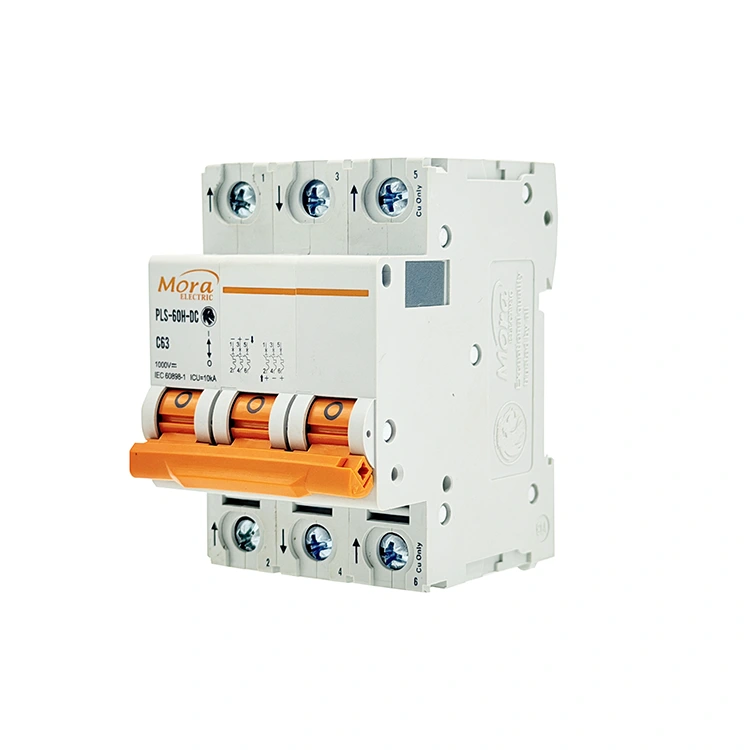

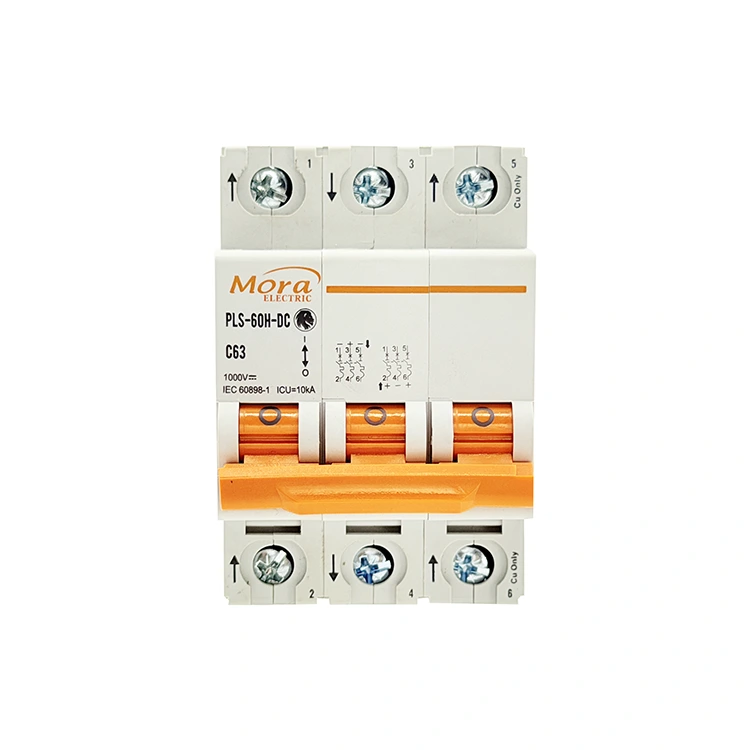

C65 3 полюсті тұрақты токтың ажыратқышы

Қытайда орнатылған C65 3 полюсті тұрақты ток сөндіргіш зауыты ретінде жұмыс істейтін PUGAO (Mora) бір уақытта бірнеше жоғары вольтты тұрақты ток жолдарын үзу үшін оңтайландырылған берік 3 полюсті электр ажыратқыштарын жасайды; бұл 3P ажыратқышы желіден тыс және өнеркәсіптік утилиталарды сақтаудың мамандандырылған талаптарын орындау үшін автоматтандырылған компоненттерді калибрлеуді және үш тұрақты магнитті доға сөндіргіш камераларды пайдаланады.

Инженерлер 3P тұрақты ток қосқышын қай жерде орналастырады?

Стандартты төмен вольтты күн қондырғылары әдетте 250 В немесе 500 В тұрақты токта өшіріледі, бұл қарапайым бір немесе екі полюсті сымдарды қосуға мүмкіндік береді. Дегенмен, кең ауқымды өнеркәсіптік коммерциялық күн массивтері, желіден тыс ферма жүйелері және ірі орталық телекоммуникация нысандары кеңейген сайын, жүйелік инженерлер C65 3 полюсті тұрақты ток сөндіргіші сияқты 3 полюсті конфигурацияны қажет ететін әртүрлі дизайн таңдауларына тап болады.

750В тұрақты ток жоғары вольтты сериялы өзара қосылым

Шығару тиімділігін жоғарылату және ұзақ қашықтықтарда жүйе желісінің беріліс шығындарын шектеу үшін инженерлер жиі күн панельдерінің тізбектерін ұзақ сериялық ретпен іске қосуды таңдайды. Бұл жинақтау 750 В тұрақты токқа дейінгі ашық тізбектегі кернеулерді басқарады. Стандартты жеке ажыратқыш камералары әрқайсысы 250 В кернеуіне есептелгендіктен, 3P құрылғысы инженерлерге оң өткізгішті екі полюс арқылы тізбектей сым схемасында айналдыруға мүмкіндік береді, ал теріс өткізгішті үшінші полюс арқылы бағыттайды. Бұл электр кернеуін барлық үш микроортаға біркелкі бөледі.

Үш сымды қалқымалы тұрақты ток желілері

Кейбір ауыр салмақты өнеркәсіптік өңдеу қондырғылары мен тау-кен тасымалдау жабдықтары арнайы орталықтан немесе үш сымды жерленбеген тұрақты ток тарату топологиясын пайдаланады (оң, теріс және бейтарап/жер сілтеме сымдарынан тұрады). 3 полюсті қорғаныс қосқышы ақаулық кезінде бір уақытта барлық үш түрлі ток өткізгіштерді оқшаулайды, бұл тұрақсыз кері қайтару токтарының ықтималдығын жояды.

Қос көзді батареяны сақтау резервтік оқшаулауы

Локализацияланған телекоммутация түйіндерінде жалғыз 3-полюсті аппараттық шассиді бір ортақ ортақ қайтару сызығымен қатар екі бөлек оң кіріс батарея банкі желісін ауыстыру сияқты бөлінген шиналық орналасуды басқару үшін конфигурациялауға болады. Бұл кеңістік шектеулі жабдық сөрелерінің ішіндегі панельдік кеңістік талаптарын азайтады.

Өнімділік мүмкіндіктері

Төменде анықталған жұмыс шектері мен инженерлік материалдар сапаны тексерудің автоматтандырылған стендтерінде қатаң сақталады:

Қандай технологиялар 750 В кернеуінде ішкі контактілерді біріктіруге жол бермейді?

1. Үштік тұрақты магнитті үрлейтін доғалық жүйелер

Жоғары вольтты тұрақты ток доғалары табиғи нөлдік ток күйін кесіп өтпейді, яғни олар стандартты мыс компоненттерін оңай ерітетін ашылатын контактілер арасында жоғары температуралық плазмалық арнаны ұстай алады. Мұны шешу үшін біздің C65 3 полюсті тұрақты ток сөндіргішіміз үш жеке полюстің әрқайсысында тәуелсіз тұрақты магниттерді біріктіреді. Бұл магниттер доғаны қайтаратын күшті жергілікті магнит өрісін жасайды, оны жанасу алаңдарынан физикалық түрде үрлейді және оны 9 пластиналы болат салқындату торына тереңдетеді. Бұл әрекет доғаны 5 миллисекунд ішінде бөледі және сөндіреді.

2. Синхронды механикалық ысырма байланысы

Егер бір полюс жоғары вольтты ақаулық кезінде ашылуын кешіктірсе, қалған полюс терминалдың күйіп қалуын тудыратын электр кернеуінің ауыртпалығын алады. PUGAO (Mora) бұл ажыратқыштарды барлық үш полюсті қосалқы механизмдерді қосатын қатты ішкі механикалық байланыс жолағы арқылы жасайды. Егер қысқа тұйықталу ақаулығы кез келген бір полюсте магниттік өшіру катушкасын іске қосса, жалпы қосқыш байланыс жолағы қауіпті бір желілік қуаттандырылған жағдайларды болдырмай, барлық үш полюсті бір уақытта түсіруге мәжбүр етеді.

3. Дәл зауыттық нүктелік дәнекерлеуді басқару

Көп полюсті ажыратқыштар ішіндегі терминал кедергісінің өзгеруі токтың біркелкі таралуына және тарату қораптарының ішіндегі локализацияланған ыстық нүктелерге әкеледі. Біздің 5 000 шаршы метрлік өндіріс орны автоматтандырылған микро-ажыратқышты өндіру желісін пайдалану арқылы бұл мәселені болдырмайды. Автоматтандырылған тескіш және нүктелік дәнекерлеу машиналары ішкі шунттар мен мыс түйіспелі түйіндерді дәл позицияларға бекітіп, барлық үш полюсте бірдей ішкі кедергі деңгейлерін қамтамасыз етеді.

Күрделі өріс мәселелеріне арналған ақаулықтарды жою нұсқаулығы

• C65 3 полюсті тұрақты ток сөндіргішті ауыстырып-қосқыш тұтқасы жүйені бастапқы іске қосу кезінде автоматты түрде орталық күйге қалпына келтіріледі.

Неліктен бұл орын алады:Ішкі механикалық ысырма төменгі ағындағы қысқа тұйықталу болған кезде немесе оң сериялы контурлық қосқыш сым теріс контактілі терминалға қате қосылып, полюстер арқылы өлі тұйықталу тудырғанда түсіп кетеді.

Оны қалай түзетуге болады:Негізгі қуат контурын толығымен оқшаулаңыз. Циклдік секіргіш конфигурациясын сериялық схемаға сәйкес тексеріңіз. Ажыратқышты қайта қосу әрекетінен бұрын қысқа тұйықталған сымдарды немесе оқшаулау үзілістерін табу үшін төменгі ағындағы желілерде оқшаулау кедергісін тексеру құралын пайдаланыңыз.

• Бір полюс порты көрші терминал порттарымен салыстырғанда жоғары температураның жоғарылауын көрсетеді

Неліктен бұл орын алады:Осы арнайы портқа арналған терминал бұрандасы өрісті орнату кезінде аз бұралған немесе туннель қысқышындағы сым жіптері біркелкі қысылған.

Оны қалай түзетуге болады:Қуат беруді өшіріңіз. Өткізгішті ыстық порттан алыңыз, мыс сымдарын доғаның зақымдалуын немесе тотығуын тексеріңіз, қажет болған жағдайда кабельді кесіңіз және қайта тартыңыз, оны қайта салыңыз және бұранданы 2,5 Нм дейін бұрау үшін калибрленген бұрау кілтін пайдаланыңыз.

Инженерлік және қолданбалы сұрақтар

Неліктен 3P тұрақты ток ажыратқышы тізбекті конфигурацияда сым қосылған кезде жоғары кернеулерді өңдей алады?

Миниатюралық ажыратқыштың әрбір тәуелсіз полюстік камерасы ақаулық жағдайында 250 В тұрақты токқа дейін қауіпсіз сөндіру үшін жасалған. Оң ток жолын инверторға шықпас бұрын екі жеке полюстер арқылы тізбектей каскадтау арқылы доға оқиғасы кезінде контактілердегі жалпы кернеу кернеуі бір камераға 500 В-тан 250 В-қа дейін бөлінеді, бұл жүйеге жоғары жалпы кернеулерді оңай өңдеуге мүмкіндік береді.

Оң контурлық секіргішті өткізіп жіберудің және үш жеке полюстер арқылы үш жеке күн сымын өткізудің операциялық салдары қандай?

Егер үш тәуелсіз жолды бір сөндіргіш шасси арқылы оларды тізбектей байланыстырмай өткізсеңіз, әрбір жолдың максималды кернеуі тұрақты ток 250 В төмен болуы керек. Егер кез келген жеке жол осы шектен асып кетсе және ақаулыққа тап болса, оның бір полюсті камерасында жоғары вольтты доғаны сөндіруге қажетті кернеуді бөлу мүмкіндігі жетіспейді, бұл ішкі корпустың бұзылуына әкеледі.

Жоғары күн радиациясының үздіксіз әсер етуі тығыздалған комбайн корпусының ішіндегі ішкі биметалдық жолақты калибрлеуге қалай әсер етеді?

Біздің биметалл жолақтарымыз 30°C бақыланатын зауыттық температурада калибрленеді. Күн жылуы ішкі орта жағдайларын 55°C-қа дейін басқаратын желдетілмейтін сыртқы біріктіргіш қорабына салынған кезде, C65 3 полюсті тұрақты ток сөндіргішінің ішіндегі биметалдық жолақтар мерзімінен бұрын кеңейеді. Бұл нақты термиялық шамадан тыс жүктеу нүктесін номиналды номиналды токтың шамамен 83% - 85% дейін төмендетеді. Бұған қарсы тұру үшін инженерлер жүйені жобалаудың бастапқы кезеңінде пассивті салқындатқыш жалюзилерді біріктіруі немесе ажыратқыштың рейтингін арттыруы керек.
