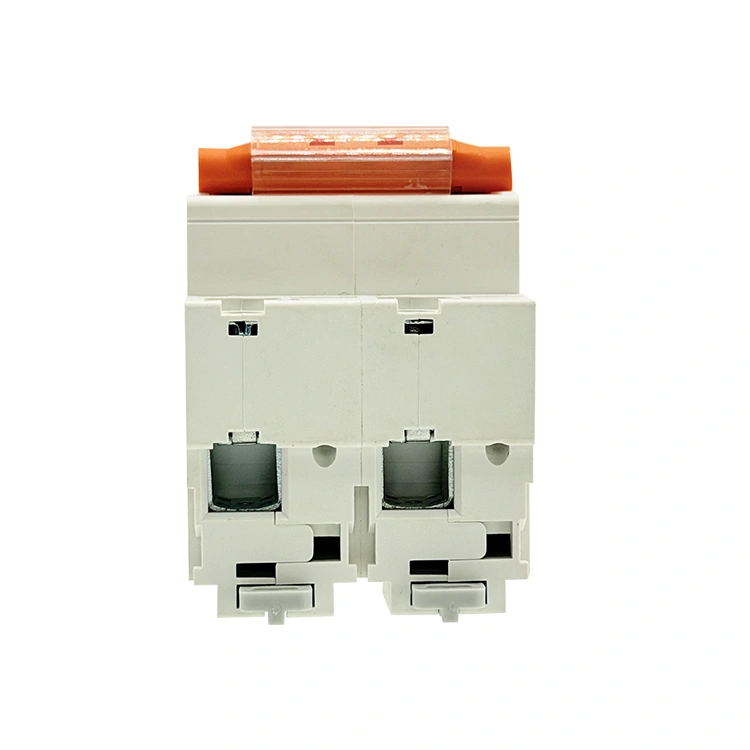

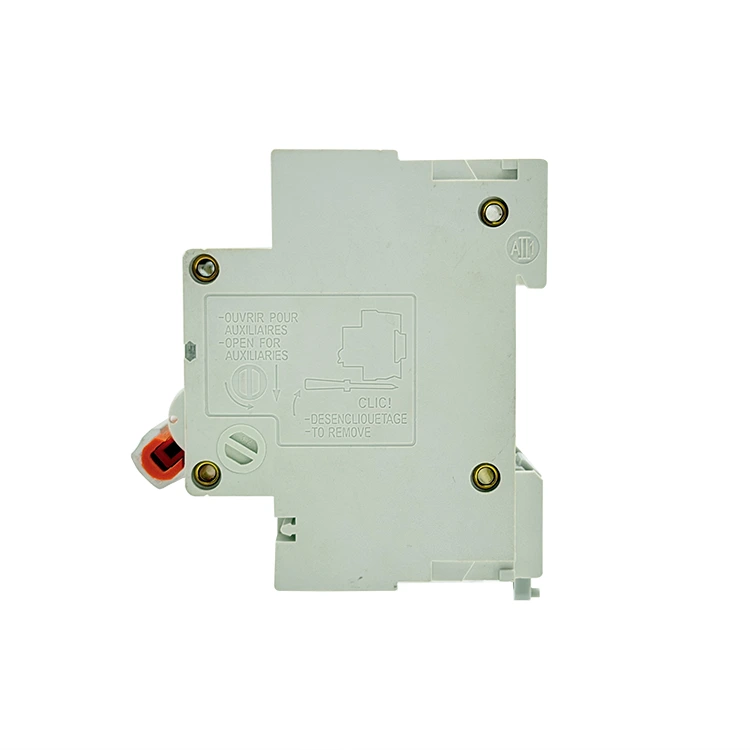

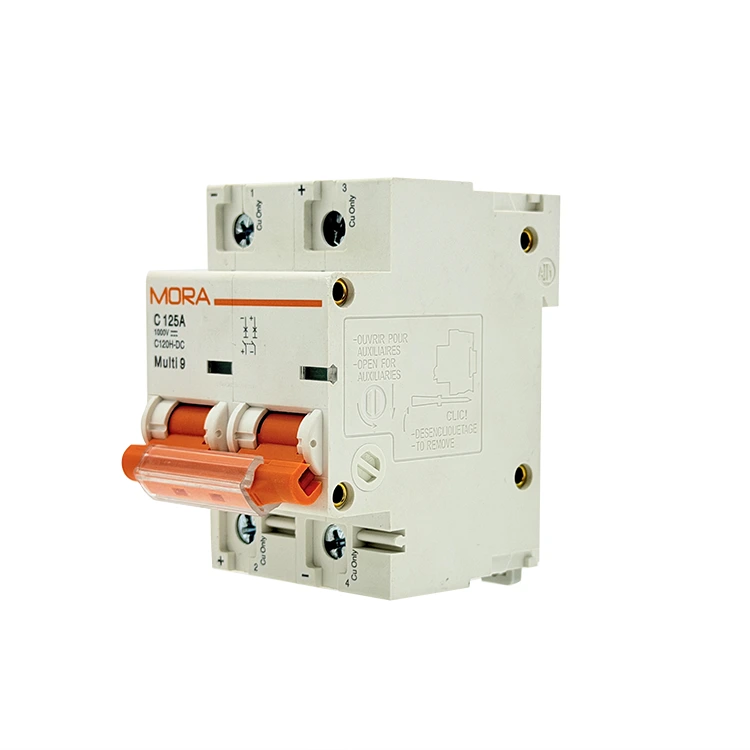

NC сериясы 2P тұрақты ток миниатюралық ажыратқыш

Қытайда орналасқан жетілдірілген NC Series 2P DC миниатюралық ажыратқыштар зауыты ретінде PUGAO (Mora) жақсартылған ажырату мүмкіндіктері мен жеңілдетілген модульдік жақтауы бар жоғары өнімді екі полюсті қорғаныс қосқыштарын шығарады. Әрбір құрылғы маңызды телекоммуникацияны, энергияны сақтауды және коммерциялық күн инфрақұрылымын қорғау үшін автоматтандырылған нүктелік дәнекерлеуді және оңтайландырылған қос тұрақты магнитті доғалық жүрістерді пайдаланады.

NC сериясының стандартты тұрақты ток сөндіргіштерден айырмашылығы неде?

Өнеркәсіптік тұрақты ток желілері жоғары энергия тығыздығына және шкафтың қатаң конфигурацияларына қарай жылдам дамып келеді. Тұрмыстық типтегі дәстүрлі сөндіргіштер кішірейген кезде жылу диссипациясын төмендетсе, NC сериясы 2P тұрақты ток сөндіргішінде жоғары сенімділіктегі коммерциялық операциялар үшін нақты жасалған қайта жобаланған ішкі құрылымдық архитектурасы бар.

Қос полюсті физикалық оқшаулауды кеңістікті үнемдейтін модульдік шассиге біріктіре отырып, NC сериясы тарату тақталарындағы жылжымайтын мүлікті барынша азайтады, сонымен бірге локализацияланған бақылау ақауларының алдын алу үшін ішкі сырғымалы қашықтықты - екі өткізгіш бөлік арасындағы оқшаулағыш материалдың бетіндегі ең қысқа жолды кеңейтеді.

Жоғары тығыздықтағы күн комбинаторының хабтары

Заманауи күн қондырғылары кішірек сыртқы қоршауларға көбірек жолды енгізу үшін ықшам құрамдастарды қажет етеді. NC сериясы 600 В тұрақты ток жолының оң және теріс қайтару рельстерін ықшам корпус профилінде бүйірлік желдетуді жоғалтпай басқара отырып, таза қатарлас массивтерді кластерлеуге мүмкіндік береді.

Орталықтандырылған телеком аккумуляторлық банктер

Байланыс жүйелері тұрақтандырылған төмен және орташа кернеулі аккумулятордың резервтік көшірмелерінде жұмыс істейтін болса, барлық тіректерді түсірмей ақауды жою өте маңызды. Бұл миниатюралық автоматты ажыратқыш іргелес операциялар жанды күйде болған кезде бір аккумуляторлық жолдарды немесе зарядтау модульдерін лезде оқшаулай отырып, тармақтың тәуелсіз қорғанысын қамтамасыз етеді.

Материалдық сипаттамалар

Келесі инженерлік матрица автоматтандырылған зауыттық сынақ желілерінде тексерілген негізгі жұмыс параметрлерін білдіреді:

NC сериясы 10кА үзу сыйымдылығына қалай қол жеткізеді?

1. Қос күшті магнитті үрлеу арналары

600 В тұрақты токқа дейінгі жоғары кернеулерде электр доғасын салу стандартты ажыратқыш контактілерін толығымен ерітетін тұрақты доғалық плазмалық оқиғаға оңай айналуы мүмкін. NC сериясы 2P DC миниатюралық ажыратқышы мұнымен әр контакт жолының екі жағына енгізілген қос жоғары берік тұрақты магниттермен күреседі. Контактілер бір-бірінен ажыраған кезде, бұл магниттер доғаны бірден созып, оны күміс жастықшалардан ығыстырып, ауыр салмақты 11 пластинадан тұратын болат доғалық шұңқырға үрлейтін бағытталған магнит өрісін жасайды, онда ол 4,5 миллисекунд ішінде бөлініп, салқындатылады.

2. Жоғары жылдамдықты механикалық сапардың кросс-байланысы

Оң және теріс рельстерді екі түрлі полюске бөлу екі жолдың да бір уақытта ашылуы керек дегенді білдіреді. NC сериясы екі механикалық механизмді де бірге бекітетін ішкі айқаспалы қосқыш жолақты пайдаланады. Оң жағында артық ток ақаулығы орын алса, ішкі жолақ дәл сол сәтте теріс полюсті механикалық түрде түсіріп, толық гальваникалық оқшаулауды қамтамасыз етеді және қауіпті кернеудің кері берілуін болдырмайды.

3. Автоматтандырылған лазерлік нүктелік дәнекерлеу және калибрлеу

Құрамдас бөліктерді қолмен құрастыру екі полюс арасындағы біркелкі емес ішкі қарсылықты тудыруы мүмкін құрылымдық өзгерістерді енгізеді. PUGAO (Mora) NC сериясын толық автоматтандырылған микро-ажыратқышты өндіру желісінде өндіру арқылы бұл адам айнымалысын жояды. Жетілдірілген лазерлік нүктелік дәнекерлеу машиналары мыс шунттарын, биметаллдарды және магниттік катушкаларды дәл геометриялық теңестіруге бекітеді, бұл теңгерімді ішкі кедергілерді және әрбір өндіріс лотында сәйкес келу қисықтарын қамтамасыз етеді.

Өрісті орнату протоколы

1. Нөлдік кернеуді тексеріңіз:Циклді қуатсыздандыру. Барлық жоғары ағынды күн энергиясын ажырату қосқыштарын немесе батареяны оқшаулау сілтемелерін ашыңыз. Сымдарды терминал порттарына салмас бұрын, 0В бар екенін растай отырып, оң және теріс кіріс кабельдерін тексеру үшін сандық мультиметрді пайдаланыңыз.

2. DIN рельсіне бекітіңіз:Темір жол қондырмасы. NC сериясының жақтауының жоғарғы артқы кронштейнін стандартты 35 мм DIN рельсіне іліңіз. Серіппелі пластик сырғытпа рельске мықтап бекітілгенше корпустың төменгі жиегін мықтап басыңыз.

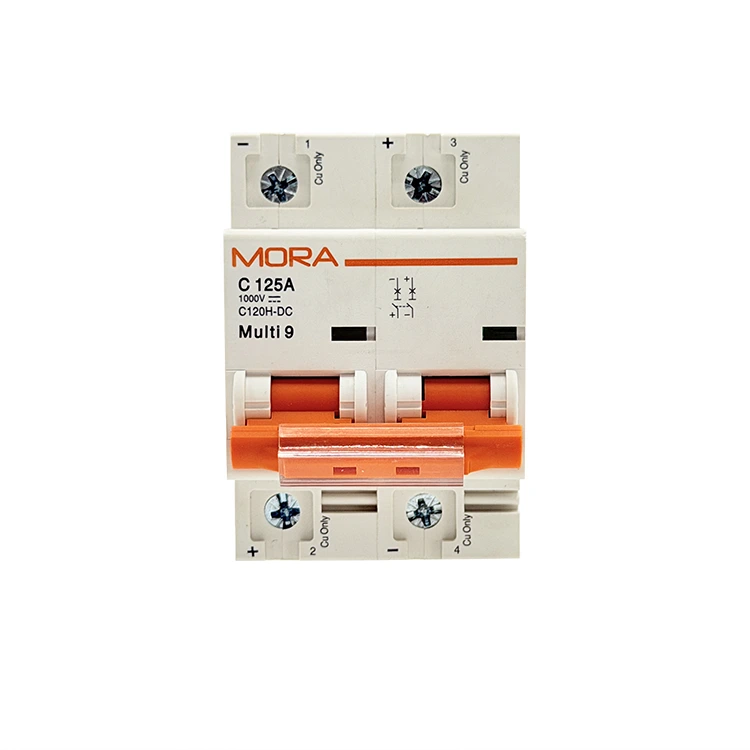

3. Полярлық белгілерді туралаңыз:Полярлық сәйкестігі. NC Series 2P DC миниатюралық ажыратқышының алдыңғы бетінде мөрленген (+) және (-) таңбаларын тексеріңіз. Кіріс оң кабельді 1 полюстің жоғарғы жағына (оң деп белгіленген) және кіріс теріс кабельді 2 полюстің жоғарғы жағына (теріс деп белгіленген) қосыңыз. Ескерту: Бұл орналасуды өзгерту ішкі магниттердің доғаны салқындату құбырларына итеруіне жол бермейді.

4. Терминал бұрандалары:Қауіпсіз қосылым. Таза тазартылған мыс сым өзектерін тісті туннель қысқыштарына толығымен салыңыз. Калибрленген бұрауыштың көмегімен терминалдық бұрандаларды 2,0–2,5 Нм дейін бұраңыз. Бос терминал қосылымдары мезгілінен бұрын термиялық өшіруге әкелетін локализацияланған жылуды тудырады.

Қолданба туралы жиі қойылатын сұрақтар

NC сериясының 10кА ажырату сыйымдылығын аккумуляторлық жүйелер үшін стандартты 6кА баламаларынан қауіпсіз ететін не?

Батарея банктері тікелей ақаулық кезінде миллисекунд ішінде жаппай қысқа тұйықталу токтарын бере алады. Бар болғаны 6кА-ға есептелген ажыратқыш, егер ақаулық энергиясы оның механикалық шегінен асып кетсе, контактілі дәнекерлеу немесе корпустың жарылуы мүмкін. NC сериясының 2P DC миниатюралық ажыратқышының жаңартылған 10кА рейтингі сөндіргіш корпусын бұзбай немесе жақын орналасқан құрамдас бөліктерге зақым келтірместен осы ауыр, жоғары энергиялы батареяның қысқа тұйықталуларын қауіпсіз жоюға кепілдік береді.

NC Series 2P ажыратқышын жоғары тұрақты кернеулерді өңдеу үшін тізбекті контурға қосуға болады ма?

Иә. Жүйедегі кернеу бір полюстің номиналынан асып кетсе, оң өткізгішті екі полюс арқылы тізбектей өткізуге болады (1-полюстің жоғарғы жағына кіру, 1-полюстің төменгі жағынан 2-полюстің жоғарғы жағына секіру және 2-полюстің төменгі жағынан шығу). Бұл жалпы кернеуді екі бөлек доға камерасына бөледі, бұл ажыратқышқа жоғары жалпы кернеулерді қауіпсіз басқаруға мүмкіндік береді.

Дизайн инженерлері тығыздалған сыртқы қоршаулардың ішіндегі жоғары жылуды қалай есепке алуы керек?

Ішкі биметалдық жолақтар зауыттық стандартты 30°C бастапқы деңгейінде калибрленеді. Қоршаған ортаның жылуы мен тікелей күн сәулесі ішкі температураны 55°C-қа дейін көтеретін желдетілмейтін сыртқы комбайн қорабына орнатқанда, биметалдық элементтер алдын ала кеңейеді. Бұл нақты термиялық шығу нүктесін номиналды токтың шамамен 83% - 85% дейін төмендетеді. Қолайсыздықты болдырмау үшін инженерлер пассивті салқындату жалюзилерін біріктіруі керек немесе стандартты термиялық дезинфекциялық кестелерді қолдану арқылы сөндіргіштің рейтингін арттыруы керек.
